系统组成
主机

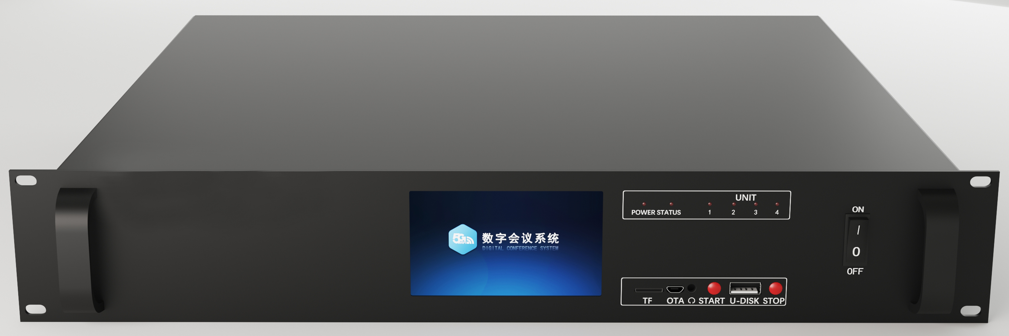

前面板
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | POWER 电源指示灯 | 通电，指示灯常亮灯； 断电，指示灯熄灭 |
| 2 | STATUS 状态指示灯 | 设备正常工作，指示灯以1秒间隔闪烁； 设备异常，指示灯停止闪烁； 系统过期，指示灯以2秒间隔闪烁； |
| 3 | UNIT 有线话筒接入指示灯 | 有线话筒接入时：对应通道指示灯闪烁； |
| 4 | ON/OFF开关 | 开机关机总电源键 |
| 5 | TF卡槽 | 用于升级显示屏固件 |
| 6 | OTA | 用于升级主机固件 |
| 7 | START | 会议录制开始键 |
| 8 | U-DISK | 会议录制存储用优盘 |
| 9 | STOP | 会议录制停止键 |
提示
产品图片仅供参考，请以实物为准。

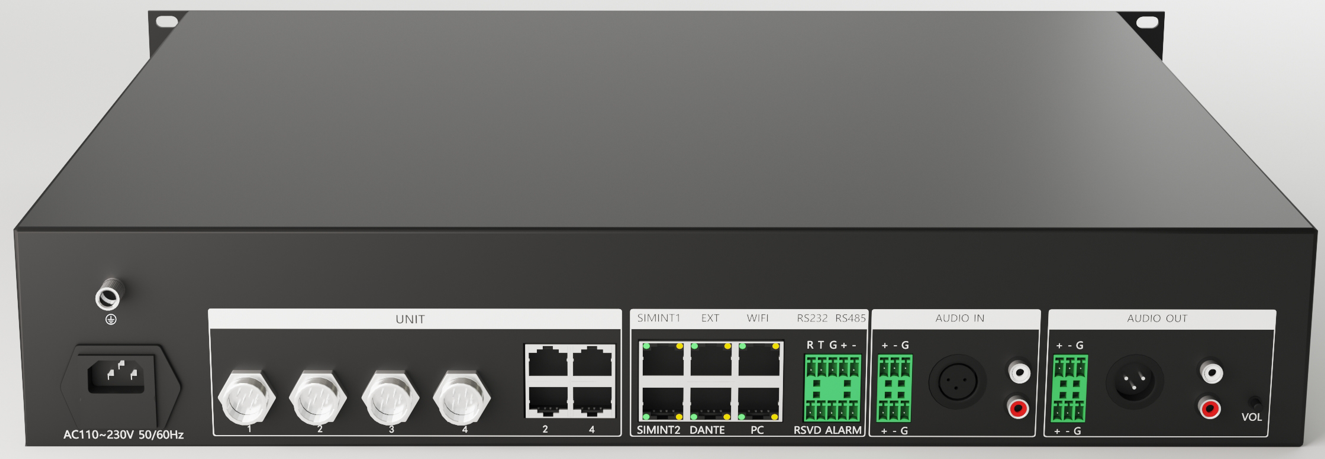

后面板
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | AC220电源接口 | 220V电源接口； |
| 2 | 接地端子 | 接地端子 |
| 3 | UNIT1~4 | 有线话筒1~4通道航空接头，通过液晶显示屏控制航空头与网口二选一； |
| 4 | UNIT1~4 | 有线话筒1~4通道网口接头，通过液晶显示屏控制航空头与网口二选一； |
| 5 | SIMINT1 | 预留； |
| 6 | SIMINT2 | 预留； |
| 7 | EXT | 扩展接口/同声传译接口； |
| 8 | DANTE | DANTE接口； |
| 9 | WIFI | 接无线路由/AP/POE交换机的LAN口（无线、或无线+有线话筒场景）； 接控制电脑的网口（纯有线话筒场景） |
| 10 | PC | 接控制电脑的网口（暂未启用）； |
| 11 | RS232 | 接单台摄像机时使用； |
| 12 | RSVD | 预留接口； |
| 13 | RS485 | 接单/多台摄像机时使用； |
| 14 | ALARM | 报警接口（凤凰端子最右端2位）； |
| 15 | AUDIO IN | 凤凰端子：平衡音频输入； |
| 16 | AUDIO IN | 卡侬头：平衡音频输入； |
| 17 | AUDIO IN | 莲花头：非平衡音频输入； |
| 18 | AUDIO OUT | 凤凰端子：平衡音频输出； |
| 19 | AUDIO OUT | 卡侬头：平衡音频输出； |
| 20 | AUDIO OUT | 莲花头：非平衡音 频输出； |
| 21 | HDMI IN/OUT | 矩阵扩展板（选配）； |
| 22 | AUDIO OUT MULTI | 音频16分区扩展板（选配）； |
提示
产品图片仅供参考，请以实物为准。

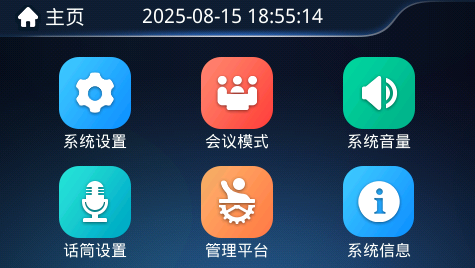

主机显示屏
主机显示界面描述：
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | 系统设置 | 会议系统、主机的设置 |
| 2 | 会议模式 | 设置会议模式及最大发言人数； |
| 3 | 系统音量 | 设置系统音量、EQ参数； |
| 4 | 话筒设置 | 话筒设置、有线话筒通道设置、话筒诊断； |
| 5 | 管理平台 | 主机后台、控制台、管理平台； |
| 6 | 系统信息 | 系统状态信息； |
无线话筒
三视图
话筒侧面按钮描述（从左至右）：
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | 开关按键 | 单次按下：话筒开机； 长按或连按两下：话筒关机； |
| 2 | TYPE-C | 18w快充接口，可反向给手机快充； |
| 3 | 快充指示灯 | 当接入的是快充电源时，指示灯常亮； |
提示
产品图片仅供参考，请以实物为准。

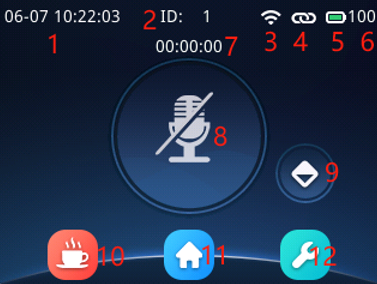

话筒显示屏
话筒显示界面描述：
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | 当前时间 | 话筒连接主机后，会同步更新主机的最新时间； |
| 2 | 话筒编号 | 可通过编ID功能修改； |
| 3 | 网络连接状态 | 无线话筒：表示无线信号强度； 有线话筒：接入有效网线即显示满格信号； |
| 4 | 主机连接状态 | 连接：已与主机连接； 断开：无法与主机通信； |
| 5 | 电量指示 | 无线话筒：表示电池实际电量； 有线话筒：接入有效网线即显示满格电量； |
| 6 | 电量数值/可用时间 | 显示电量百分比； 显示可用时间（分钟）； |
| 7 | 计时发言/限时发言 | 发言后开始计时； 限时发言状态下，到时退出发言（主席不受影响）； |
| 8 | 发言 | 显示麦克风开关状态； |
| 9 | 主席优先权 | 主席优先权（非主席话筒无此按键） |
| 10 | 服务菜单 | 呼叫茶水纸笔等服务； |
| 11 | HOME | 返回首页（即当前页面）； |
| 12 | 设置 | 进入设置菜单； |
信息
当网络断开或主机关机时（默认为10分钟），话筒会自动关机。

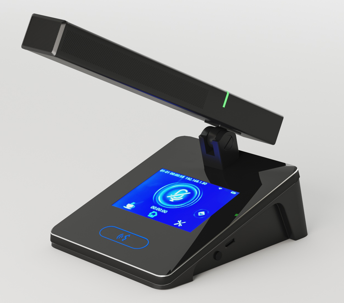

有线话筒
三视图
话筒侧面按钮描述（从左至右）：
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | 音频接口 | 可接耳机，用于播放会场声音（选配）； |
| 2 | TYPE-C | 调试/升级，可对外供电，用于手机充电等； |
| 3 | 按键 | 按住并开机，话筒恢复出厂； |
提示
产品图片仅供参考，请以实物为准。
话筒显示屏
信息
同类似，不再赘述。

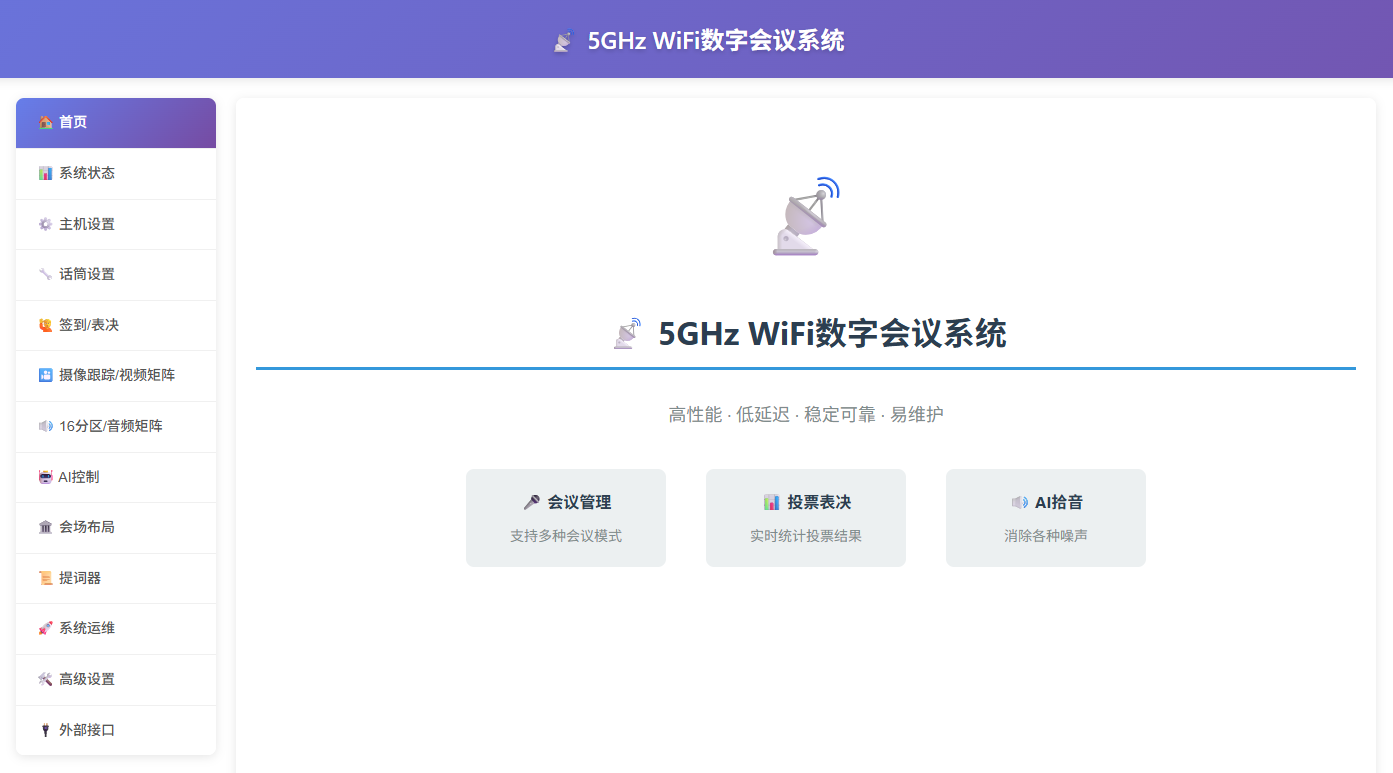

主机web后台
简称：web
使用者：
- 售后人员；
- 施工人员；
- 会议管理员；
功能及特点：
- 支持跨平台访问；
- 当主机不在同一房间时，作为控制端使用；
- 设备配置、状态查询、签到、投票、表决；
- 当主机不在同一房间时（例如设置摄像头跟踪），作为控制端使用；
- 用于主机和话筒的编ID、批量设置、OTA升级；
- 用于摄像跟踪设置；
- 管理员操作；
- 支持多语言；
获取方式：
- 电脑/平板/主机处于同一网络后，打开浏览器，访问http://192.168.10.111;
信息
- 对于纯会议讨论场景，使用主机+话筒即可满足需求，不需要此软件。

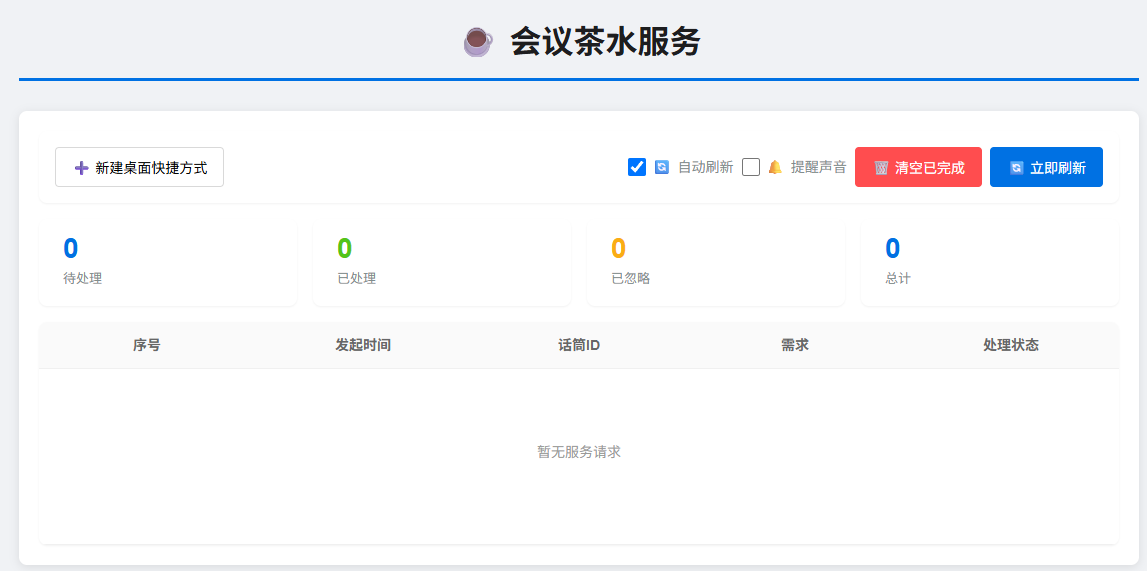

茶水服务端
简称：service
使用者：
- 会议服务人员；
- 会议管理员；
功能及特点：
- 支持跨平台，现已支持部署到windows（server, 7, 10, 11）、android、统信、麒麟等客户端；
- 可单独作为茶水端使用；
- 支持多语言；
获取方式：
- 电脑/平板/主机处于同一网络后，打开浏览器，访问http://192.168.10.111/service.html;
信息
- 对于纯会议讨论场景，使用主机+话筒即可满足需求，不需要此软件。

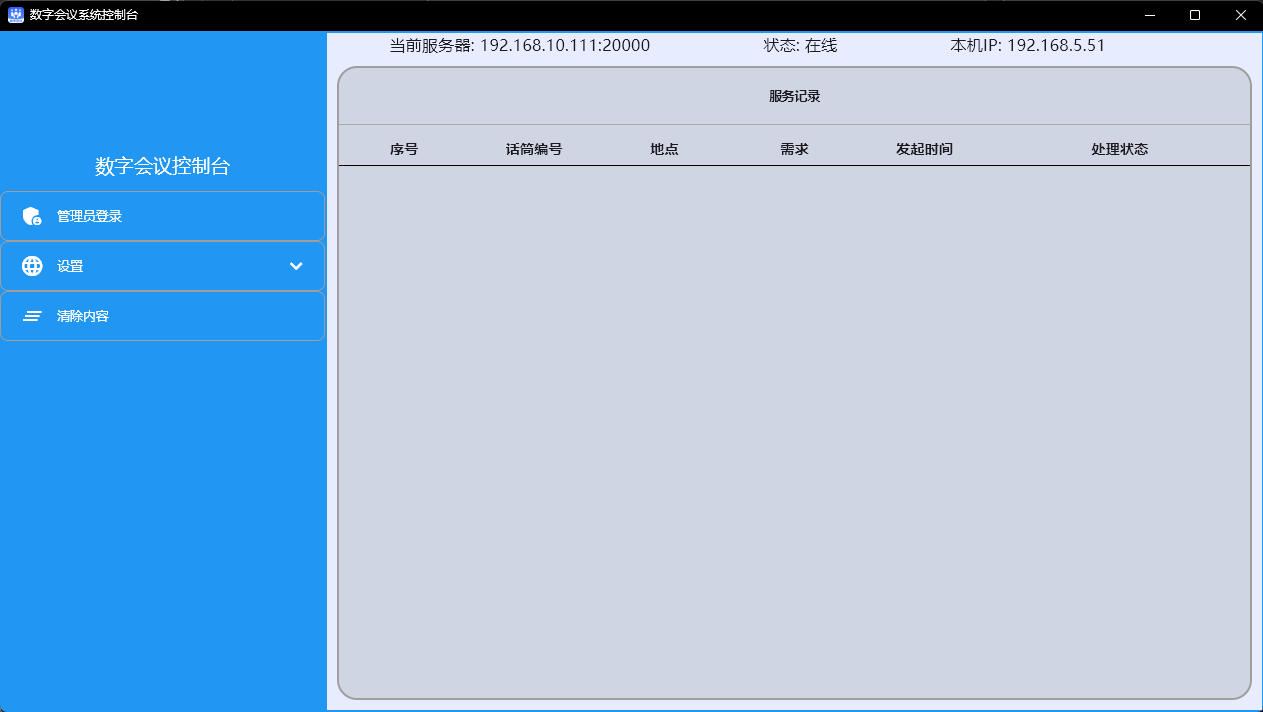

控制台
简称：console
使用者：
- 售后人员；
- 施工人员；
- 会议服务人员；
- 会议管理员；
功能及特点：
- 支持跨平台，现已支持部署到windows（server, 7, 10, 11）、android、统信、麒麟等客户端；
- 可单独作为茶水端使用；
- 系统运维、无线话筒和有线话筒的批量OTA升级；
- 会议监听及录制；
- 支持多语言；
获取方式：
- 文件服务器\控制台\
信息
- 对于纯会议讨论场景，使用主机+话筒即可满足需求，不需要此软件。

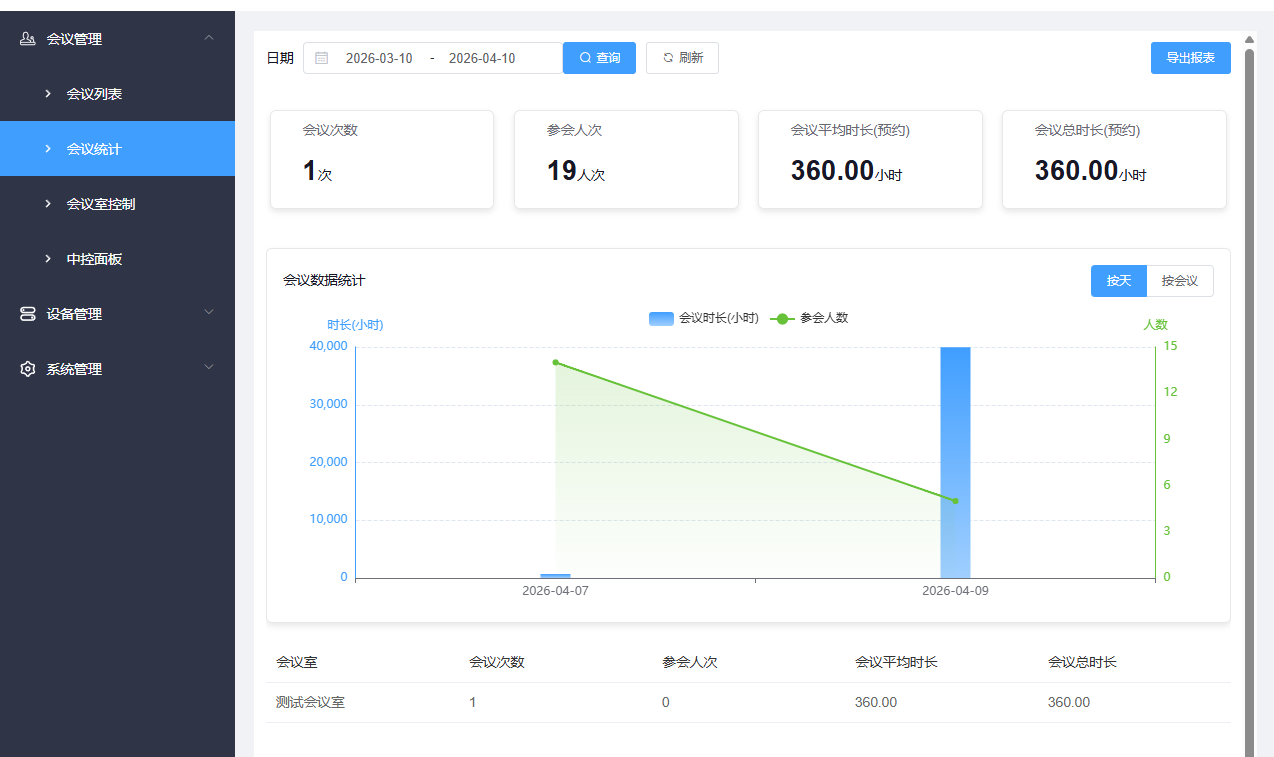

会议管理平台
简称：CMP - Conference Management Platform
使用者：
- 售后人员；
- 会议管理员；
功能及特点：
- 支持跨平台部署，现已支持部署到windows、android、统信、麒麟等客户端；
- 配合主机和话筒、实现签到、投票、表决等功能；
- 实现会议全流程管理；
- 支持多设备接入，包括但不限于：5G会议系统、无纸化会议终端、信息发布终端、茶水端、投屏端等；
- 支持SDK二次开发，支持对接企业微信、钉钉、OA等第三方系统；
获取方式：
- 文件服务器\会议管理平台\
信息
对于纯会议讨论场景，使用主机+话筒即可满足需求，不需要会议管理平台。
