系統組成
主機

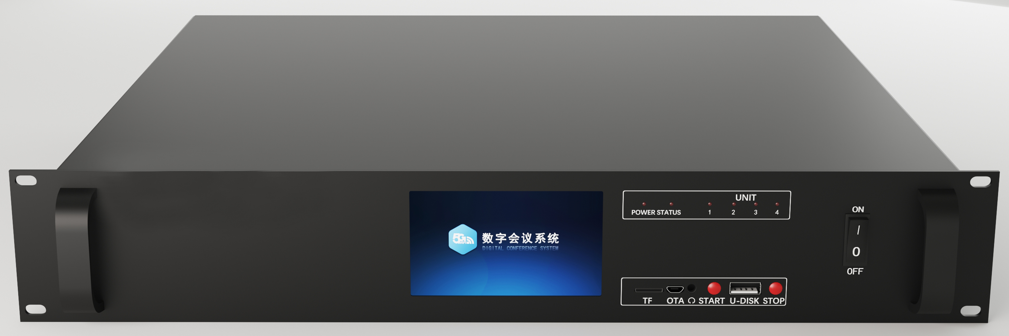

前面板
| 序號 | 名稱 | 描述 |
|---|---|---|
| 1 | POWER 電源指示燈 | 通電，指示燈常亮； 斷電，指示燈熄滅 |
| 2 | STATUS 狀態指示燈 | 裝置正常運作，指示燈以1秒間隔閃爍； 裝置異常，指示燈停止閃爍； 系統過期，指示燈以2秒間隔閃爍； |
| 3 | UNIT 有線麥克風接入指示燈 | 有線麥克風接入時：對應通道指示燈閃爍； |
| 4 | ON/OFF開關 | 開機關機總電源鍵 |
| 5 | TF卡槽 | 用於升級螢幕韌體 |
| 6 | OTA | 用於升級主機韌體 |
| 7 | START | 會議錄製開始鍵 |
| 8 | U-DISK | 會議錄製儲存用隨身碟 |
| 9 | STOP | 會議錄製停止鍵 |
提示
產品圖片僅供參考，請以實物為準。

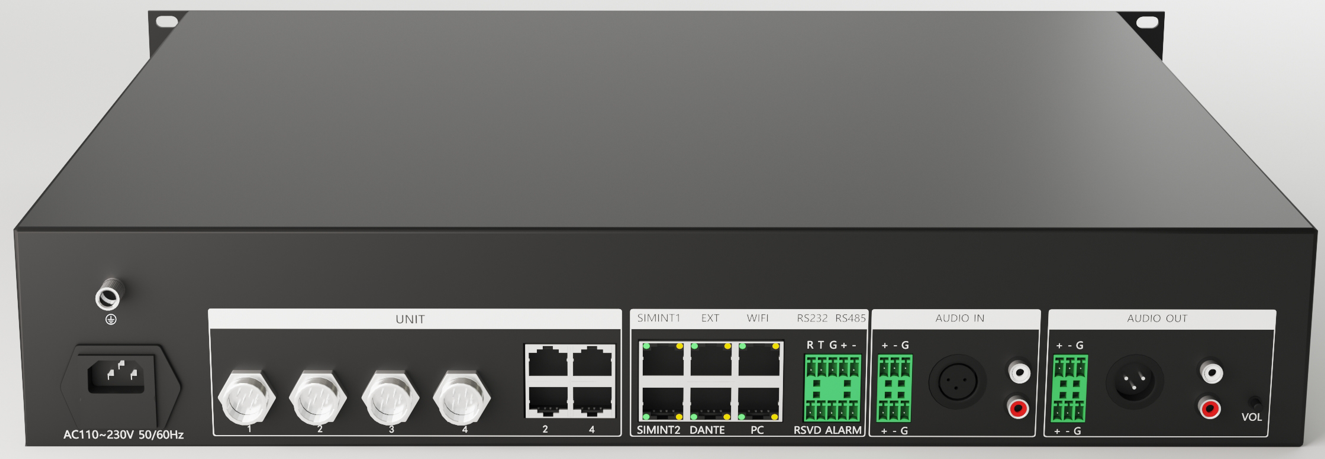

後面板
| 序號 | 名稱 | 描述 |
|---|---|---|
| 1 | AC220電源介面 | 220V電源介面； |
| 2 | 接地端子 | 接地端子 |
| 3 | UNIT1~4 | 有線麥克風1~4通道航空接頭，透過液晶螢幕控制航空頭與網路埠二選一； |
| 4 | UNIT1~4 | 有線麥克風1~4通道網路埠接頭，透過液晶螢幕控制航空頭與網路埠二選一； |
| 5 | SIMINT1 | 預留； |
| 6 | SIMINT2 | 預留； |
| 7 | EXT | 擴充介面/同聲傳譯介面； |
| 8 | DANTE | DANTE介面； |
| 9 | WIFI | 接無線路由/AP/POE交換器的LAN埠（無線、或無線+有線麥克風場景）； 接控制電腦的網路埠（純有線麥克風場景） |
| 10 | PC | 接控制電腦的網路埠（暫未啟用）； |
| 11 | RS232 | 接單台攝影機時使用； |
| 12 | RSVD | 預留介面； |
| 13 | RS485 | 接單/多台攝影機時使用； |
| 14 | ALARM | 報警介面（鳳凰端子最右端2位）； |
| 15 | AUDIO IN | 鳳凰端子：平衡音訊輸入； |
| 16 | AUDIO IN | 卡儂頭：平衡音訊輸入； |
| 17 | AUDIO IN | 蓮花頭：非平衡音訊輸入； |
| 18 | AUDIO OUT | 鳳凰端子：平衡音訊輸出； |
| 19 | AUDIO OUT | 卡儂頭：平衡音訊輸出； |
| 20 | AUDIO OUT | 蓮花頭：非平衡音訊輸出； |
| 21 | HDMI IN/OUT | 矩陣擴充板（選配）； |
| 22 | AUDIO OUT MULTI | 音訊16分區擴充板（選配）； |
提示
產品圖片僅供參考，請以實物為準。

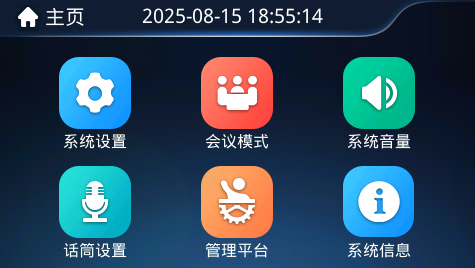

主機螢幕
主機顯示介面描述：
| 序號 | 名稱 | 描述 |
|---|---|---|
| 1 | 系統設定 | 會議系統、主機的設定 |
| 2 | 會議模式 | 設定會議模式及最大發言人數； |
| 3 | 系統音量 | 設定系統音量、EQ參數； |
| 4 | 麥克風設定 | 麥克風設定、有線麥克風通道設定、麥克風診斷； |
| 5 | 管理平臺 | 主機後台、控制台、管理平臺； |
| 6 | 系統資訊 | 系統狀態資訊； |
無線麥克風
三視圖
麥克風側面按鈕描述（從左至右）：
| 序號 | 名稱 | 描述 |
|---|---|---|
| 1 | 開關按鍵 | 單次按下：麥克風開機； 長按或連按兩下：麥克風關機； |
| 2 | TYPE-C | 18W快充介面，可反向給手機快充； |
| 3 | 快充指示燈 | 當接入的是快充電源時，指示燈常亮； |
提示
產品圖片僅供參考，請以實物為準。

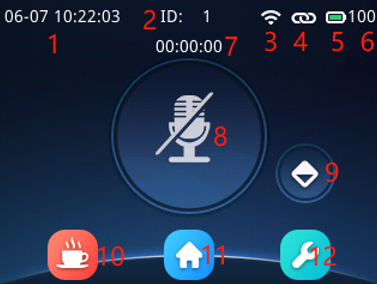

麥克風螢幕
麥克風顯示介面描述：
| 序號 | 名稱 | 描述 |
|---|---|---|
| 1 | 目前時間 | 麥克風連線主機後，會同步更新主機的最新時間； |
| 2 | 麥克風編號 | 可透過編ID功能修改； |
| 3 | 網路連線狀態 | 無線麥克風：表示無線訊號強度； 有線麥克風：接入有效網路線即顯示滿格訊號； |
| 4 | 主機連線狀態 | 連線：已與主機連線； 斷開：無法與主機通訊； |
| 5 | 電量指示 | 無線麥克風：表示電池實際電量； 有線麥克風：接入有效網路線即顯示滿格電量； |
| 6 | 電量數值/可用時間 | 顯示電量百分比； 顯示可用時間（分鐘）； |
| 7 | 計時發言/限時發言 | 發言後開始計時； 限時發言狀態下，到時退出發言（主席不受影響）； |
| 8 | 發言 | 顯示麥克風開關狀態； |
| 9 | 主席優先權 | 主席優先權（非主席麥克風無此按鍵） |
| 10 | 服務選單 | 呼叫茶水紙筆等服務； |
| 11 | HOME | 返回首頁（即目前頁面）； |
| 12 | 設定 | 進入設定選單； |
資訊
當網路斷開或主機關機時（預設為10分鐘），麥克風會自動關機。

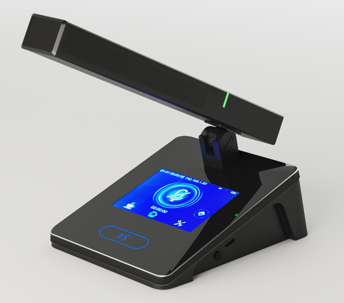

有線麥克 風
三視圖
麥克風側面按鈕描述（從左至右）：
| 序號 | 名稱 | 描述 |
|---|---|---|
| 1 | 音訊介面 | 可接耳機，用於播放會場聲音（選配）； |
| 2 | TYPE-C | 除錯/升級，可對外供電，用於手機充電等； |
| 3 | 按鍵 | 按住並開機，麥克風恢復原廠設定； |
提示
產品圖片僅供參考，請以實物為準。
麥克風螢 幕
資訊
同類似，不再贅述。

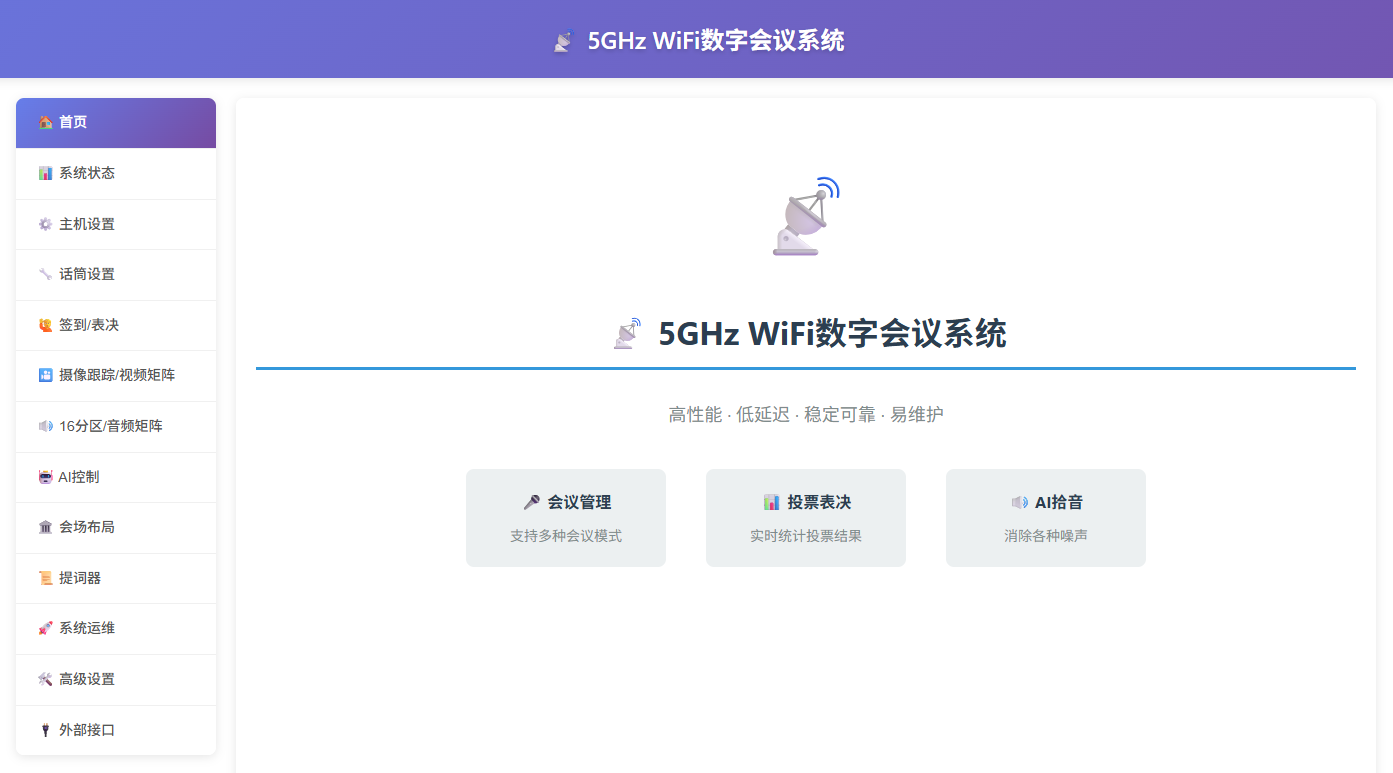

主機web後台
簡稱：web
使用者：
- 售後人員；
- 施工人員；
- 會議管理員；
功能及特點：
- 支援跨平台訪問；
- 當主機不在同一房間時，作為控制端使用；
- 裝置配置、狀態查詢、簽到、投票、表決；
- 當主機不在同一房間時（例如設定攝影機跟蹤），作為控制端使用；
- 用於主機和麥克風的編ID、批次設定、OTA升級；
- 用於攝影機跟蹤設定；
- 管理員操作；
- 支援多語言；
取得方式：
- 電腦/平板/主機處於同一網路後，開啟瀏覽器，訪問http://192.168.10.111;
資訊
- 對於純會議討論場景，使用主機+麥克風即可滿足需求，不需要此軟體。

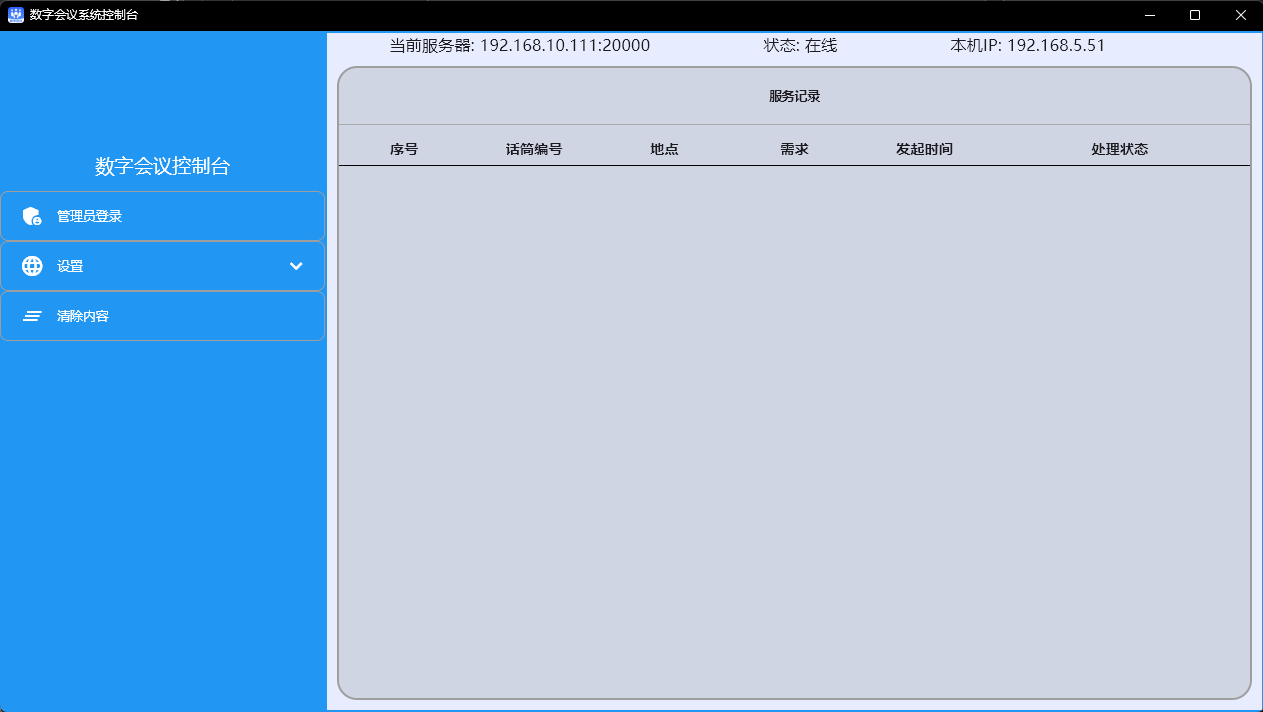

控制台軟體/茶水服務端
簡稱：console
使用者：
- 售後人員；
- 施工人員；
- 會議服務人員；
- 會議管理員；
功能及特點：
- 支援跨平台，現已支援部署到Windows（Server, 7, 10, 11）、Android、統信、麒麟等用戶端；
- 可單獨作為茶水端使用；
- 系統運維、無線麥克風和有線麥克風的批次OTA升級；
- 會議監聽及錄製；
- 支援多語言；
取得方式：
- 檔案伺服器\控制台\
資訊
- 對於純會議討論場景， 使用主機+麥克風即可滿足需求，不需要控制台軟體。

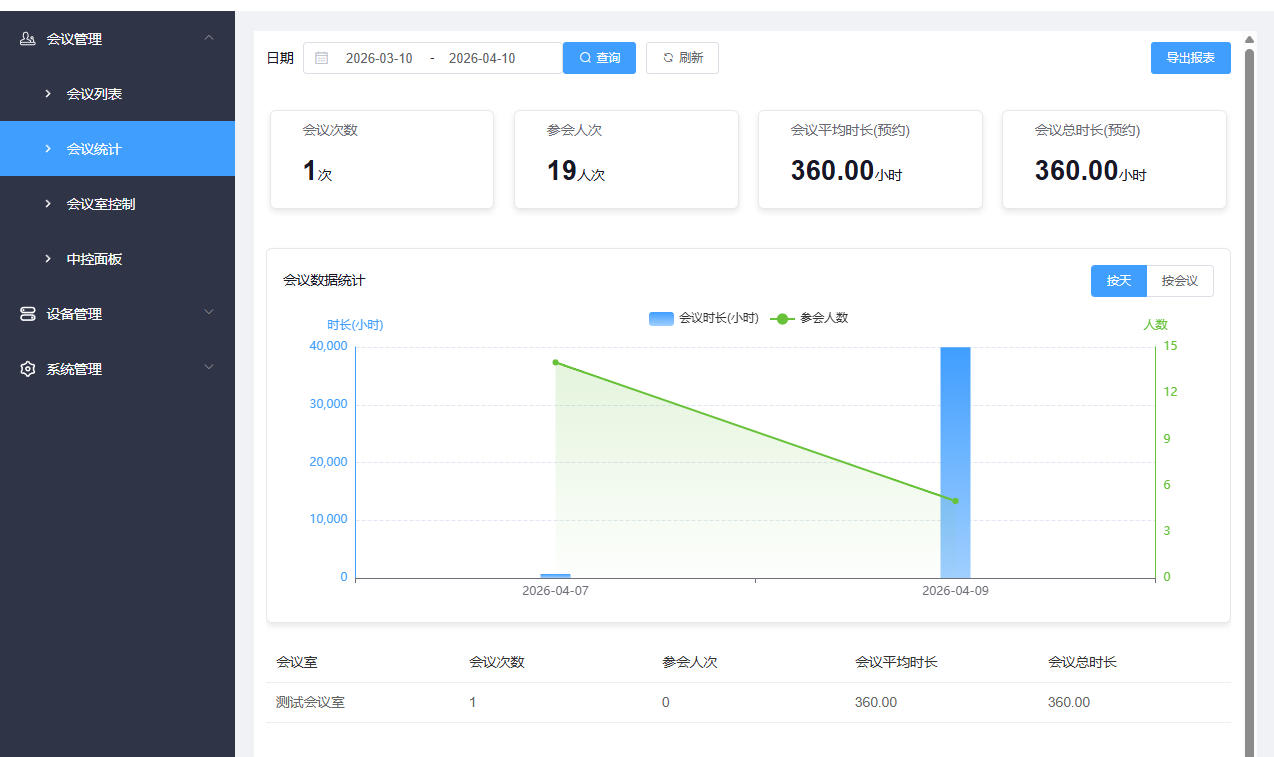

會議管理平臺
簡稱：CMP - Conference Management Platform
使用者：
- 售後人員；
- 會議管理員；
功能及特點：
- 支援跨平台部署，現已支援部署到Windows、Android、統信、麒麟等用戶端；
- 配合主機和麥克風、實現簽到、投票、表決等功能；
- 實現會議全流程管理；
- 支援多裝置接入，包括但不限於：5G會議系統、無紙化會議終端、資訊發布終端、茶水端、投屏端等；
- 支援SDK二次開發，支援對接企業微信、釘釘、OA等第三方系統；
取得方式：
- 檔案伺服器\會議管理平臺\
資訊
對於純會議討論場景，使用主機+麥克風即可滿足需求，不需要會議管理平臺。
