Systemübersicht

Host

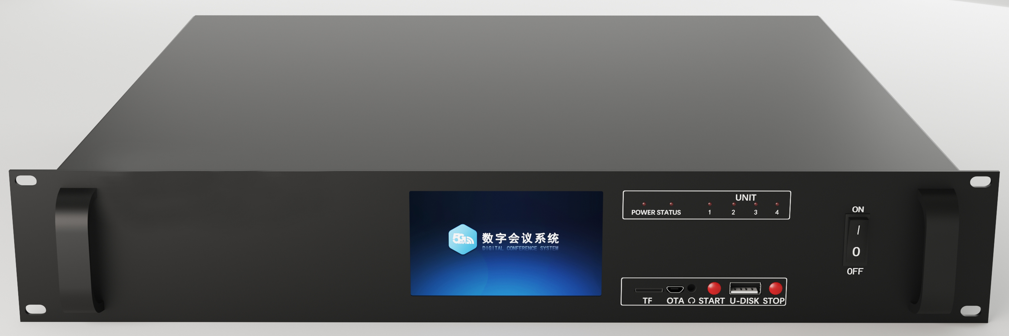

Vorderseite

Nummer	Name	Beschreibung
1	POWER Stromanzeige	Bei eingeschaltetem Gerät leuchtet die Anzeige dauerhaft; bei ausgeschaltetem Gerät erlischt sie
2	STATUS Statusanzeige	Gerät normal: Anzeige blinkt im 1-Sekunden-Takt; Gerät fehlerhaft: Anzeige blinkt nicht; System abgelaufen: Anzeige blinkt im 2-Sekunden-Takt
3	UNIT Anzeige kabelgebundener Mikrofone	Bei Anschluss eines kabelgebundenen Mikrofons blinkt die entsprechende Kanalanzeige
4	ON/OFF-Schalter	Hauptstrom-Ein/Aus-Schalter
5	TF-Kartenslot	Aktualisierung der Display-Firmware
6	OTA	Aktualisierung der Host-Firmware
7	START	Starttaste für die Konferenzaufzeichnung
8	U-DISK	USB-Stick für die Konferenzaufzeichnung
9	STOP	Stoppt die Konferenzaufzeichnung

tipp

Produktbilder dienen nur als Referenz. Bitte beachten Sie das tatsächliche Produkt.

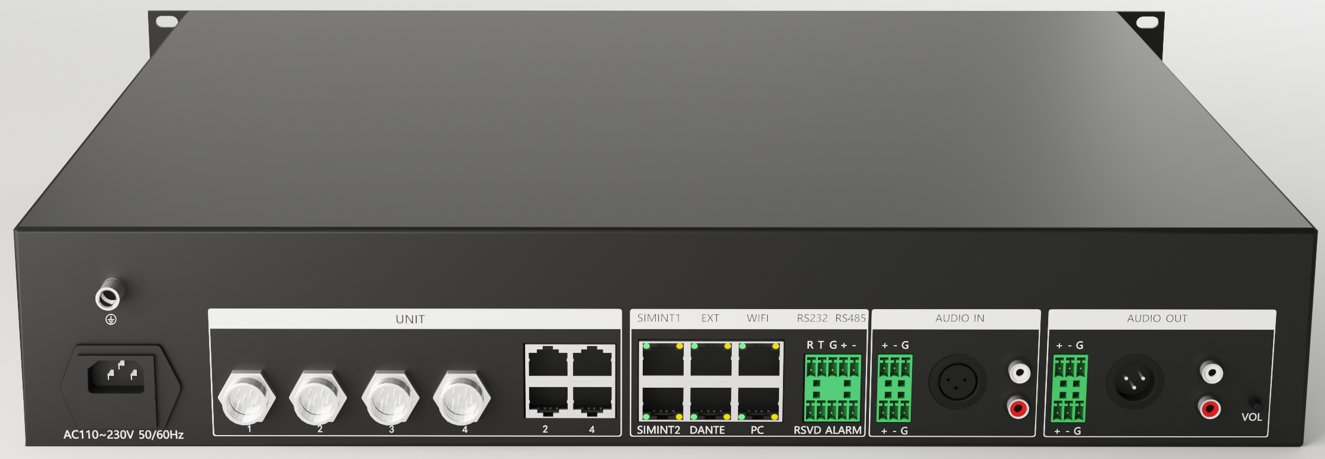

Rückseite

Nummer	Name	Beschreibung
1	AC220-Stromanschluss	220-V-Netzanschluss
2	Erdungsanschluss	Erdungsanschluss
3	UNIT1~4	XLR-Anschlüsse für kabelgebundene Mikrofone 1~4; Auswahl zwischen XLR und Netzwerkbuchse über das Display
4	UNIT1~4	Ethernet-Anschlüsse für kabelgebundene Mikrofone 1~4; Auswahl zwischen XLR und Netzwerkbuchse über das Display
5	SIMINT1	Reserveanschluss
6	SIMINT2	Reserveanschluss
7	EXT	Erweiterungsanschluss / Dolmetscheranschluss
8	DANTE	DANTE-Schnittstelle
9	WIFI	LAN-Anschluss für WLAN-Router/AP/POE-Switch (drahtloses oder drahtloses + kabelgebundenes Mikrofon-Szenario); Netzwerkanschluss für Steuer-PC (nur kabelgebundenes Mikrofon-Szenario)
10	PC	Netzwerkanschluss für Steuer-PC (derzeit nicht aktiviert)
11	RS232	Verwendung beim Anschluss einer einzelnen Kamera
12	RSVD	Reserveanschluss
13	RS485	Verwendung beim Anschluss einer oder mehrerer Kameras
14	ALARM	Alarmanschluss (die beiden rechten Pins des Phoenix-Steckverbinders)
15	AUDIO IN	Phoenix-Buchse: symmetrischer Audioeingang
16	AUDIO IN	XLR-Anschluss: symmetrischer Audioeingang
17	AUDIO IN	Cinch-Anschluss: unsymmetrischer Audioeingang
18	AUDIO OUT	Phoenix-Buchse: symmetrischer Audioausgang
19	AUDIO OUT	XLR-Anschluss: symmetrischer Audioausgang
20	AUDIO OUT	Cinch-Anschluss: unsymmetrischer Audioausgang
21	HDMI IN/OUT	Matrix-Erweiterungsplatine (optional)
22	AUDIO OUT MULTI	Audio-16-Zonen-Erweiterungsplatine (optional)

tipp

Produktbilder dienen nur als Referenz. Bitte beachten Sie das tatsächliche Produkt.

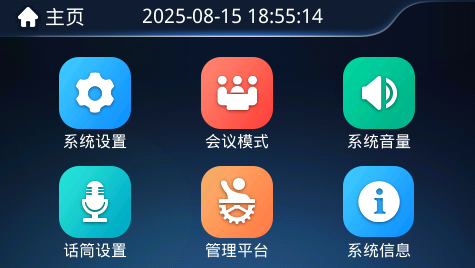

Host-Display

Beschreibung des Host-Displays:

Nummer	Name	Beschreibung
1	Systemeinstellungen	Einstellungen für das Konferenzsystem und den Host
2	Besprechungsmodus	Einstellung des Besprechungsmodus und der maximalen Sprecherzahl
3	Systemlautstärke	Einstellung der Systemlautstärke und der EQ-Parameter
4	Mikrofoneinstellungen	Einstellungen für Mikrofone, kabelgebundene Mikrofonkanäle und Mikrofondiagnose
5	Verwaltungsplattform	Host-Backend, Steuerkonsole, Verwaltungsplattform
6	Systeminformationen	Systemstatusinformationen

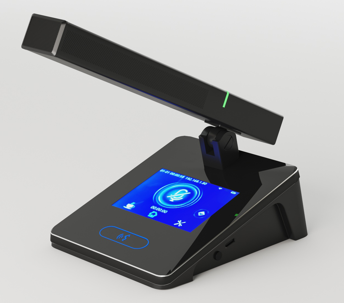

Drahtloses Mikrofon

Dreiseitige Ansicht

Tastenbeschreibung am Mikrofongehäuse (von links nach rechts):

Nummer	Name	Beschreibung
1	Ein/Aus-Taste	Einmal drücken: Mikrofon an; lang drücken oder zweimal drücken: Mikrofon aus
2	TYPE-C	18-W-Schnellladeanschluss, kann auch als Rückladeanschluss für ein Telefon verwendet werden
3	Schnellladeanzeige	Leuchtet konstant bei Anschluss an ein Schnellladegerät

tipp

Produktbilder dienen nur als Referenz. Bitte beachten Sie das tatsächliche Produkt.

Mikrofon-Display

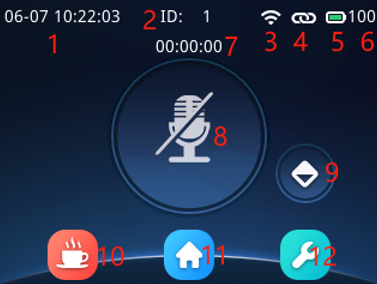

Beschreibung des Mikrofon-Displays:

Nummer	Name	Beschreibung
1	Aktuelle Zeit	Wird aktualisiert, wenn das Mikrofon mit dem Host verbunden ist
2	Mikrofonnummer	Kann über die ID-Vergabe geändert werden
3	Netzwerkverbindungsstatus	Drahtlos: zeigt die Signalstärke; kabelgebunden: zeigt bei korrekt angeschlossenem Netzwerkkabel vollen Empfang
4	Host-Verbindungsstatus	Verbunden: Verbindung zum Host besteht; Getrennt: keine Kommunikation möglich
5	Akkustandsanzeige	Drahtlos: zeigt den tatsächlichen Akkustand; kabelgebunden: zeigt bei Anschluss vollen Stand
6	Akkustand/Zeit	Zeigt Akkuprozent und verbleibende Zeit in Minuten
7	Zeitbegrenzung	Beginnt nach dem Sprechen; bei Zeitbegrenzung endet die Rede automatisch (Vorsitzender ausgenommen)
8	Rede	Zeigt den Status des Mikroschalters
9	Vorsitzberechtigung	Vorsitzberechtigung (nicht bei Nicht-Vorsitzenden-Mikrofonen)
10	Servicemenü	Ruft Dienste wie Getränke, Papier oder Stift auf
11	HOME	Zurück zur Startseite (aktuelle Seite)
12	Einstellungen	Öffnet das Einstellungsmenü

info

Wenn das Netzwerk getrennt ist oder das Host-Gerät ausgeschaltet wird (standardmäßig nach 10 Minuten), schaltet sich das Mikrofon automatisch aus.

Kabelgebundenes Mikrofon

Dreiseitige Ansicht

Tastenbeschreibung am Mikrofongehäuse (von links nach rechts):

Nummer	Name	Beschreibung
1	Audioanschluss	Kann Kopfhörer anschließen, um den Konferenzton wiederzugeben (optional)
2	TYPE-C	Für Debugging/Aktualisierung; kann extern Strom liefern und z. B. ein Telefon laden
3	Taste	Gedrückt halten, um das Mikrofon einzuschalten; setzt das Mikrofon auf Werkseinstellungen zurück

Hinweis

Produktbilder dienen nur als Referenz; bitte beziehen Sie sich auf das tatsächliche Produkt.

Mikrofon-Display

Hinweis

Siehe drahtloses Mikrofon, nicht wiederholt.

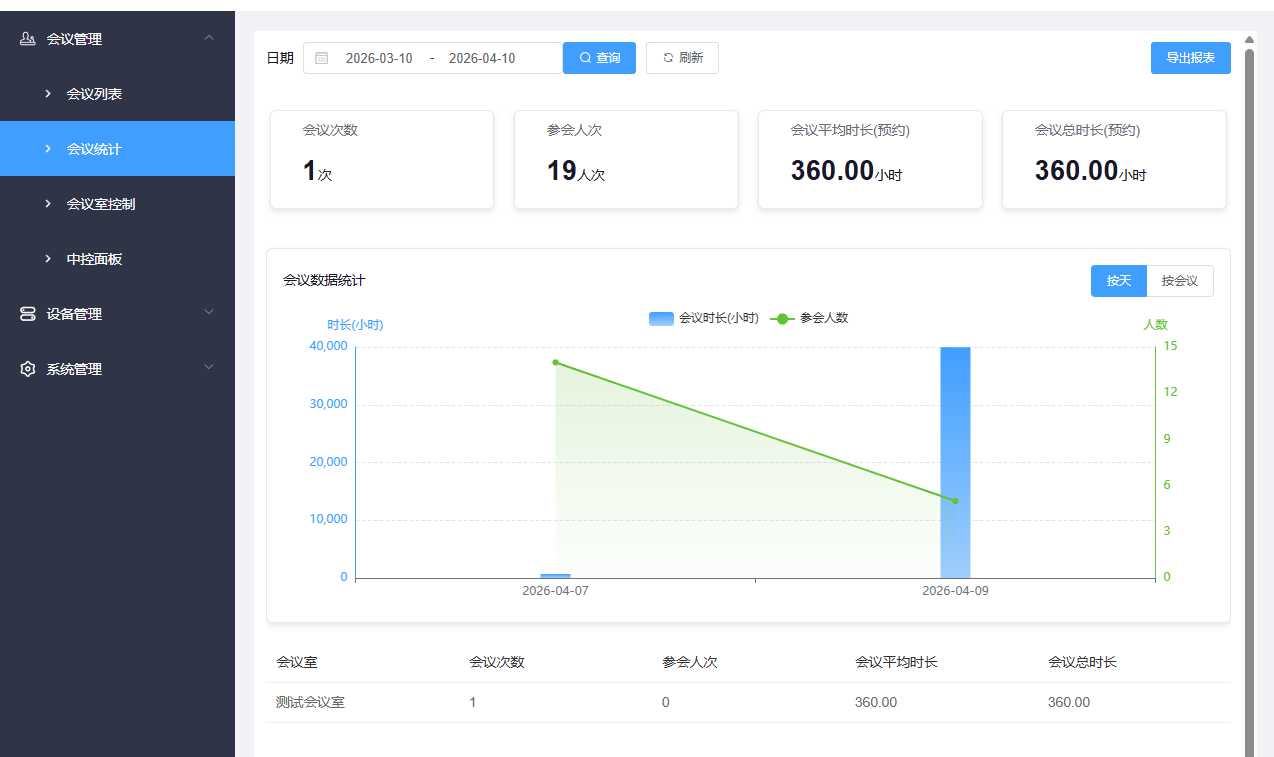

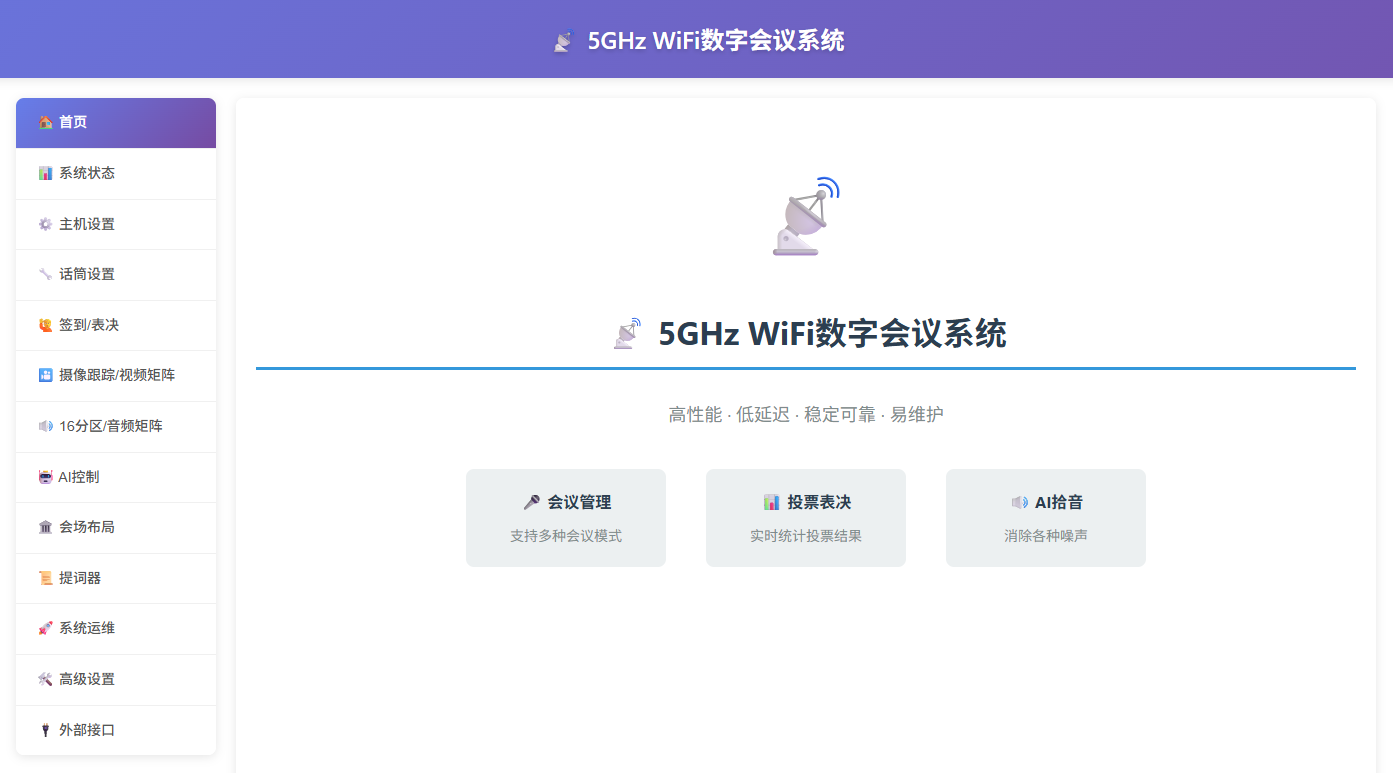

Host-Web-Backend

Abkürzung: web

Benutzer:

• Wartungspersonal;
• Installationspersonal;
• Konferenzadministrator;

Funktion und Merkmale:

• Unterstützt plattformübergreifenden Zugriff;
• Wird als Steuerung genutzt, wenn sich der Host nicht im selben Raum befindet;
• Gerätekonfiguration, Statusabfrage, Check-in, Abstimmung, Entscheidung;
• Wird z. B. bei Kameranachführung als Steuergerät verwendet;
• Für ID-Vergabe der Host- und Mikrofone, Massenkonfiguration, OTA-Updates;
• Für die Einstellung der Kameranachführung;
• Administratorfunktionen;
• Unterstützt mehrere Sprachen;

Zugriff:

• Computer/Tablet/Host im selben Netzwerk, dann Browser öffnen und http://192.168.10.111 aufrufen;

info

• Für reine Besprechungsszenarien reichen Host + Mikrofone, diese Software ist nicht erforderlich.

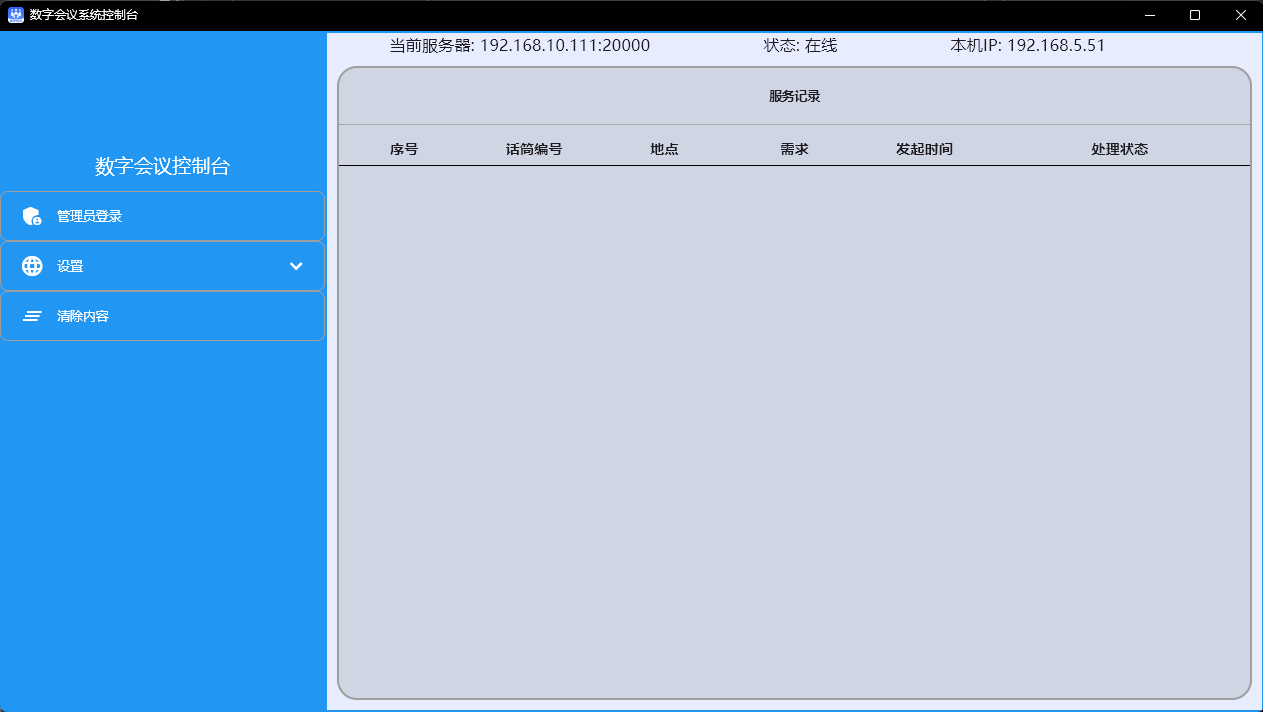

Steuerungssoftware / Teeservice-Server

Abkürzung: console

Benutzer:

• Wartungspersonal;
• Installationspersonal;
• Konferenzservicepersonal;
• Konferenzadministrator;

Funktion und Merkmale:

• Unterstützt plattformübergreifend Windows (Server, 7, 10, 11), Android, UOS, Kylin usw.;
• Kann separat als Teeservice-Client genutzt werden;
• Systembetrieb, Massen-OTA-Updates für drahtlose und kabelgebundene Mikrofone;
• Konferenzüberwachung und -aufzeichnung;
• Unterstützt mehrere Sprachen;

Zugriff:

• Dateiserver\Kontrollkonsole

info

• Für reine Besprechungsszenarien reichen Host + Mikrofone, Console-Software ist nicht erforderlich.

Konferenzmanagementplattform

Abkürzung: CMP - Conference Management Platform

Benutzer:

• Wartungspersonal;
• Konferenzadministrator;

Funktion und Merkmale:

• Unterstützt plattformübergreifende Bereitstellung, Windows, Android, UOS, Kylin usw.;
• Arbeitet mit Host und Mikrofonen zusammen und ermöglicht Check-in, Abstimmung, Entscheidung;
• Unterstützt die vollständige Konferenzverwaltung;
• Unterstützt mehrere Geräte, einschließlich aber nicht beschränkt auf: 5G-Konferenzsysteme, papierlose Konferenzterminals, Informationsanzeigeterminals, Teeservice-Clients, Projektionsterminals usw.;
• Unterstützt SDK-Entwicklung, Anbindung an WeChat Work, DingTalk, OA und andere Drittsysteme;

Zugriff:

• Dateiserver\Konferenzmanagementplattform

info

Für reine Besprechungsszenarien reichen Host + Mikrofone, diese Plattform ist nicht erforderlich.
