Descripción General del Sistema
Servidor

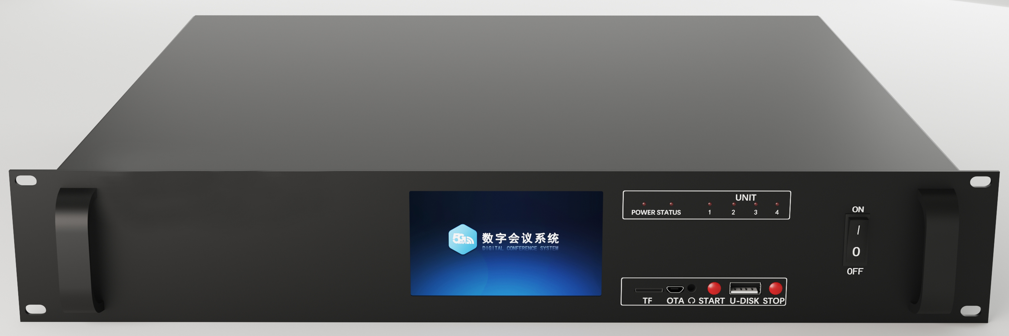

En el frente.
| Número de orden | Nombre | Descripción |
|---|---|---|
| Uno. | Indicador de potencia POWER | Las luces están encendidas y apagadas; se apagan y se apagan. |
| 2 | STATUS Indicador de estado | b) El equipo es anormal y el indicador dejó de parpadear; el sistema está obsoleto y el indicador parpadea a los 2 segundos; |
| Tres. | UNIT Acceso por cable a las luces indicadoras | a) Cuando se conectan teléfonos por cable: los correspondientes destellos luminosos de los canales; |
| Cuatro. | Interruptores de encendido/apagado | Enciende la llave de alimentación principal. |
| Cinco. | Cofre TF | Uso para actualizar los sólidos de visualización |
| 6 | OTA. | Para actualizar las correcciones de host |
| 7 | Inicio | Inicio de la clave de grabación de reuniones |
| 8 | U-DISK | El mejor disco para el almacenamiento de grabación de reuniones |
| 9 | DETENER | Claves de parada de grabación de reuniones |
tip
Las imágenes del producto se proporcionan únicamente con fines informativos, en especie.

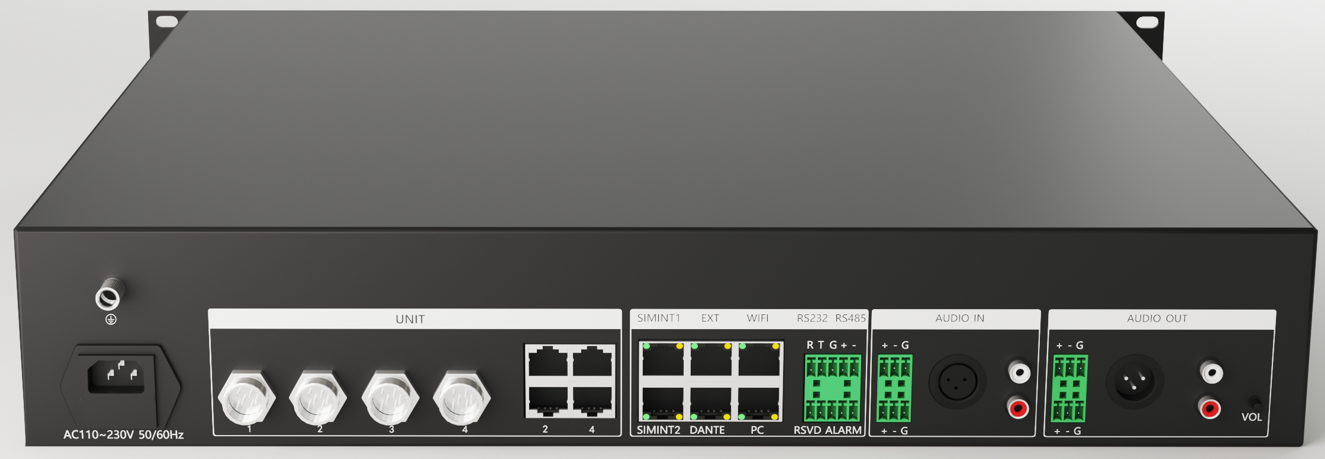

Backboard.
| Número de orden | Nombre | Descripción |
|---|---|---|
| Uno. | Interfaz de alimentación AC220 | Interfaz de alimentación de 220V; |
| 2 | Toma el suelo. | Toma el suelo. |
| Tres. | UNIT-1-4 | a) Conexión aeronáutica de los tubos de cable 1-4 a través de la pantalla LCD para controlar la cabecera del aire y la interfaz de red; |
| Cuatro. | UNIT-1-4 | a) Micrófonos inalámbricos 1-4 nodo de canal, control del cabezal de aire y del nodo de red mediante una pantalla de cristal líquido; |
| Cinco. | SIMINT1 | Reservados; |
| 6 | SIMINT2 | Reservados; |
| 7 | EXT | Ampliación de interfaces/interfaces de interpretación sintética; |
| 8 | Dante. | Interfaces DANTE; |
| 9 | WIFI | Boca LAN (inalámbrica o inalámbrica + escena del cable) por /AP/POE conmutador; portal web (escena del cable) |
| 10 | PC | b) Acceso al portal de la red del ordenador de control (por el momento); |
| 11 | RS232 | a) El uso de cámaras individuales; |
| 12 | RSVD | interfaces preestablecidas; |
| 13 | RS 485 | b) Para la facturación y la alimentación de múltiples cámaras; |
| 14 | ALARM | Interfaz de alarma (dos a la derecha de Phoenix); |
| 15 | AUDIO IN | fénix: Equilibrio de la entrada de audio; |
| 16 | AUDIO IN | Cabezal del cañón: Balance de la entrada de audio; |
| 17 | AUDIO IN | Cabezales de loto: entrada de audio no balanceada; |
| 18 | AUDIO UT | fénix: Equilibrio de la salida de audio; |
| 19 | AUDIO UT | Cabeza de cañón: Equilibrio de la salida de audio; |
| Veinte. | AUDIO UT | Cabezales de loto: salida de audio no balanceada; |
| 21 | HDMI IN/OUT | Juntas de extensión matricial (selección); |
| 22 | AUDIO AUT MULTI | Tarjeta de extensión de partición de audio 16 (selección); |
tip
Las imágenes del producto se proporcionan únicamente con fines informativos, en especie.

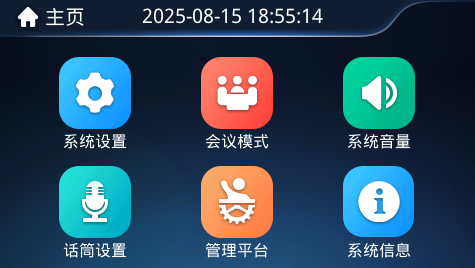

Visor del host
Descripción de la interfaz de visualización del host:
| Número de orden | Nombre | Descripción |
|---|---|---|
| Uno. | Configuración del sistema | Sistema de conferencias, configuración del anfitrión |
| 2 | Plan de reuniones | Establecer la pauta de las reuniones y el número máximo de oradores; |
| Tres. | Volumen del sistema | Establecer el volumen del sistema, los parámetros de EQ; |
| Cuatro. | Configuración del teléfono | a) La instalación del micrófono, la instalación del canal de cable y el diagnóstico del micrófono; |
| Cinco. | Plataforma de gestión | Host backstage, plataforma de control, plataforma de gestión; |
| 6 | Información del sistema | Información sobre el estado del sistema; |

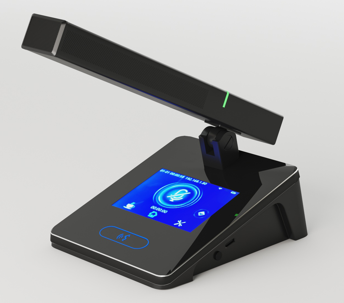

Inalámbrico
Vista III
Botón lateral del diagrama (de izquierda a derecha):
| Número de orden | Nombre | Descripción |
|---|---|---|
| Uno. | Cambiar la tecla | b) pulsar dos o dos veces: el micrófono está apagado; |
| 2 | TIPO-C | Interfaz de llenado rápido de 18w, que se puede utilizar para rebobinar un teléfono móvil Quick Fill; |
| Tres. | Llena las luces. | Las señales a menudo se activan cuando los cargadores rápidos están en su lugar; |
tip
Las imágenes del producto se proporcionan únicamente con fines informativos, en especie.

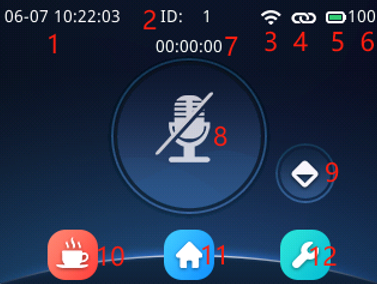

Monitor del micrófono
El micrófono muestra la descripción de la interfaz:
| Número de orden | Nombre | Descripción |
|---|---|---|
| Uno. | Hora actual | Cuando el micrófono está conectado al host, se sincroniza para actualizar el host a más tardar; |
| 2 | Número de teléfono | Esto podría modificarse mediante la compilación de documentos de identidad; |
| Tres. | Estado de la conexión de red | micrófonos inalámbricos: representan la fuerza de la señal inalámbrica; micrófonos inalámbricos : el acceso a una red eficaz muestra una señal de red completa; |
| Cuatro. | Estado de la conexión del host | Conexión: conectada al host; desconectada: incapaz de comunicarse con el host; |
| Cinco. | Indicadores de potencia | Teléfonos inalámbricos: representan la capacidad real de la batería; teléfonos con cable: el acceso a una red eficaz indica la capacidad total de la red; |
| 6 | Cantidades de electricidad/tiempo disponible | Muestra el porcentaje de electricidad; muestra el tiempo disponible (minutos); |
| 7 | Intervenciones de duración limitada/de duración limitada | b) El límite de tiempo es de < br/>, cuando el orador se retira (el Presidente no se ve afectado); |
| 8 | Declaraciones | Muestra el estado de los interruptores de micrófono; |
| 9 | Precedencia del Presidente | Prioridad presidencial (no se dispone de esa clave para los no presidentes) |
| 10 | Menú de servicio | Convocatoria de papel de té, bolígrafos, etc.; |
| 11 | Inicio | Devuelve la página de inicio (la página actual); |
| 12 | Configuración | Introduzca el menú de configuración; |
info
Cuando la red está desconectada o la máquina host está desconectada (10 minutos por defecto), el micrófono se apaga automáticamente.
Cable
Vista III
Botón lateral del diagrama (de izquierda a derecha):
| Número de orden | Nombre | Descripción |
|---|---|---|
| Uno. | Interfaz de audio | a) Auriculares, que pueden utilizarse para reproducir el sonido de la sesión (matching); |
| 2 | TIPO-C | Depuración/actualización de la fuente de alimentación externa para carga celular, etc.; |
| Tres. | Presiona la llave. | Sostenga y abra y el micrófono se restaura en la fábrica; |
tip
Las imágenes del producto se proporcionan únicamente con fines informativos, en especie.
Monitor del micrófono
info
Del mismo modo, no se repetirá.

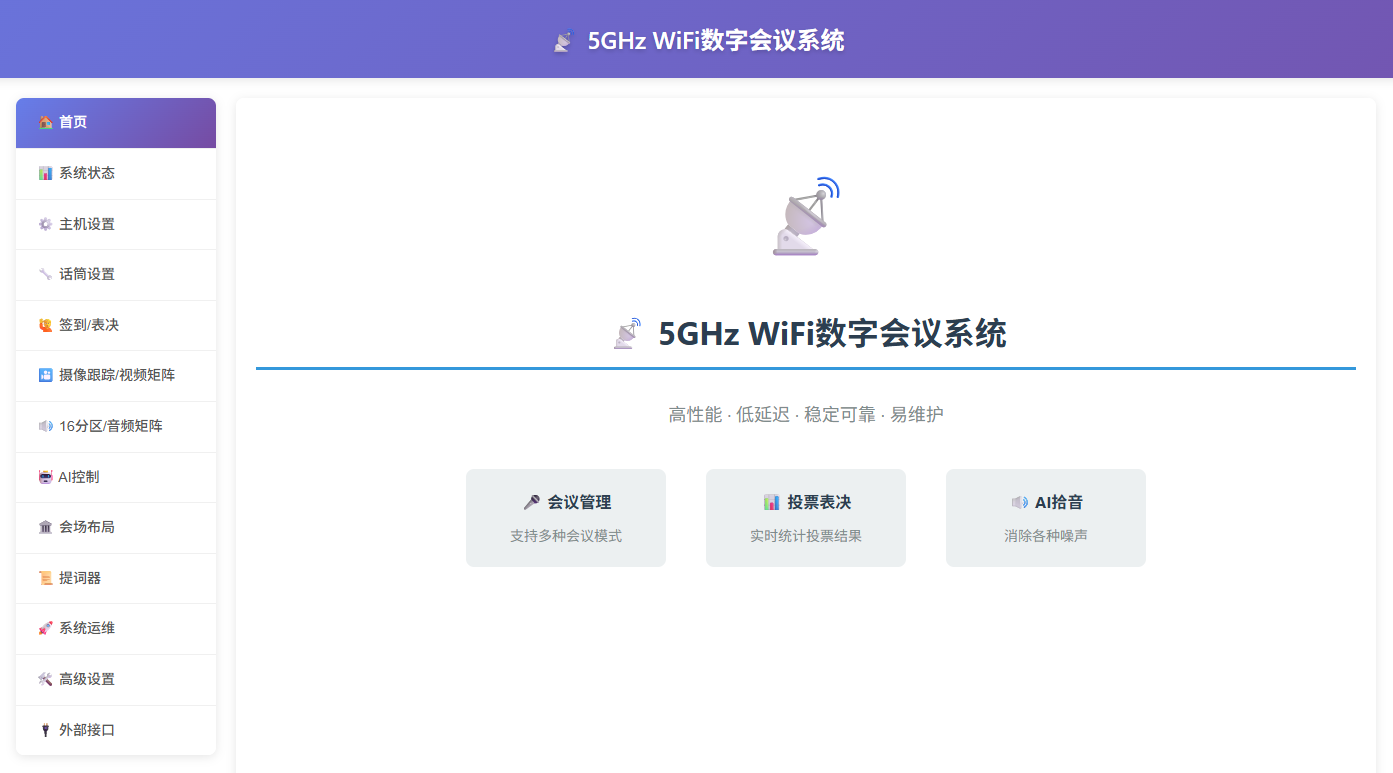

Host web backstage
Abreviaturas: web
Lista de tareas nueva
- Personal posterior a la venta;
- Personal de construcción;
- Administrador de conferencias;
Funciones y características:
- Apoyo a las visitas entre plataformas;
- Cuando el anfitrión no está en la misma habitación, se utiliza como un control;
- Configuración del equipo, consulta de estado, firma, votación, votación;
- Utilizar como control cuando el host no está en la misma habitación (por ejemplo, establecer el seguimiento de la cámara);
- IDD, configuración de lotes, actualizaciones de OTA para mainframes y micrófonos;
- Para la configuración de seguimiento de vídeo;
- Operaciones del administrador;
- Apoyo al multilingüismo;
Acceso:
- El ordenador/plate/host, después de la misma red, abre el navegador y accede a http://192.168.10.111;
info
- Para las escenas de discusión puramente de sesión, la necesidad se satisface mediante el uso de host + micrófonos, y este software no es necesario.

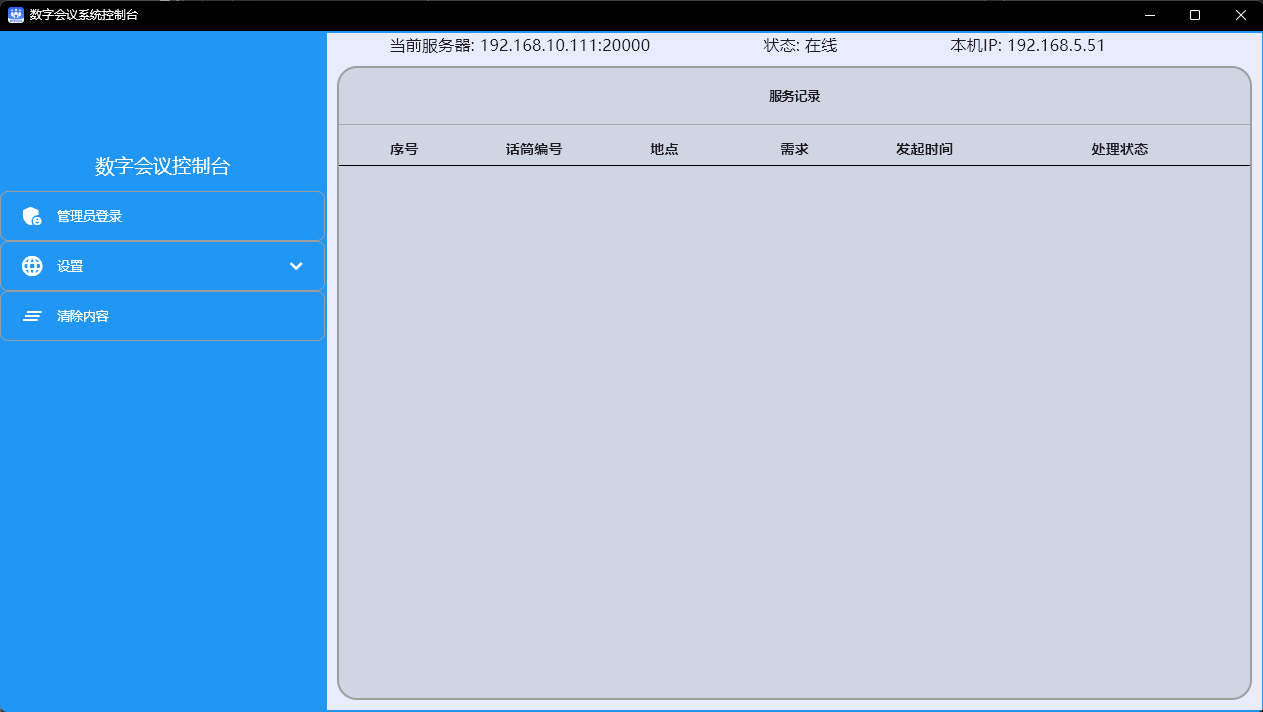

Software de consola/final de servicio de agua de teawater
Abreviaturas: Consola.
Lista de tareas nueva
- Personal posterior a la venta;
- Personal de construcción;
- Personal de servicios de conferencias;
- Administrador de conferencias;
Funciones y características:
- Para apoyar las plataformas cruzadas, se ha prestado apoyo para el despliegue a clientes como Windows (servidor, 7, 10, 11), anddroids, Homnibus y circonio;
- Se puede utilizar como un extremo de té independiente;
- a) Un lote de mejoras de OTA para los portadores de sistemas, teléfonos inalámbricos y teléfonos por cable;
- a) Intercepción y grabación de las sesiones;
- Apoyo al multilingüismo;
Acceso:
- Servidor de archivos \ Consola \
info
- Para las escenas de discusión puramente de sesión, la necesidad se satisface utilizando el host + micrófono, que no requiere software de plataforma de control.

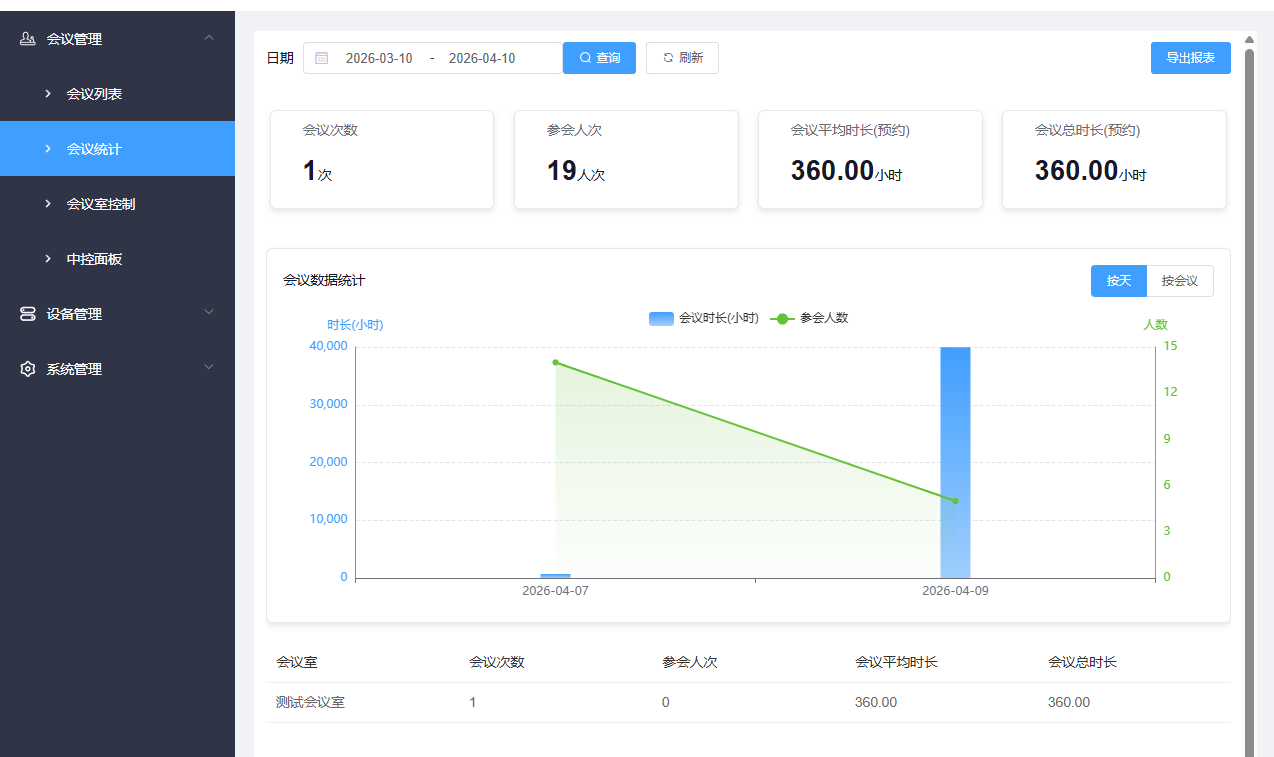

Plataforma de gestión de conferencias
Abreviaturas: CMP - Plataforma de Gestión de Conferencias
Lista de tareas nueva
- Personal posterior a la venta;
- Administrador de conferencias;
Funciones y características:
- Se ha prestado apoyo para la implementación y el apoyo multiplataforma a clientes como Windows, Android, Harmonization y Valium;
- c) Cumplir las funciones de anfitrión y micrófono, lograr la firma, el voto, el voto, etc.;
- b) Lograr la gestión plena de las reuniones;
- Apoyar el acceso a equipos múltiples, incluyendo pero sin limitarse a: el sistema de conferencias 5G, terminales de conferencias sin papel, terminales de distribución de información, extremo de té y agua, extremo de proyección, etc.;
- Apoyo al desarrollo secundario del SDK y de sistemas de terceros, como microletras, clavos y OA para empresas de acoplamiento;
Acceso:
- Servidor de archivos/plataforma de gestión de reuniones\
info
Para las escenas de discusión puramente de sesión, el uso de host + micrófonos es suficiente para satisfacer la demanda y no requiere una plataforma de gestión de reuniones.
