Aperçu du système
Hôte

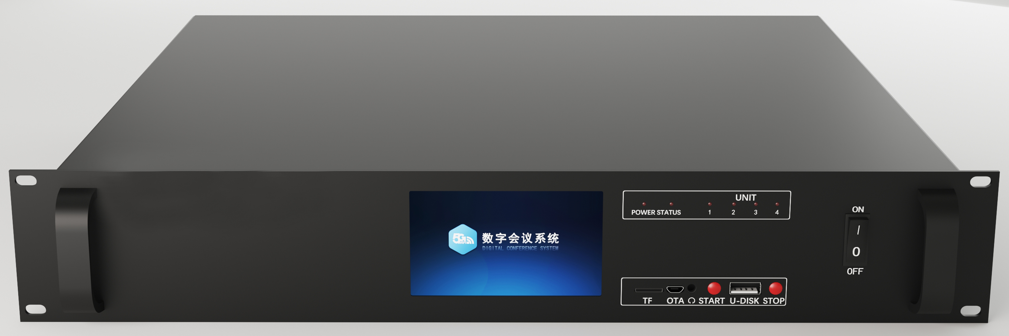

La façade.
| Numéro de série | Dénomination | Désignation des marchandises |
|---|---|---|
| Une. | Indicateur de puissance POWER | Les lumières s'allument et s'éteignent; s'éteignent et s'éteignent. |
| 2 | STATUT Indicateur de situation | b) L'équipement est anormal et l'indicateur a cessé de clignoter; le système est obsolète et l'indicateur clignote à 2 secondes; |
| Trois. | UNIT Accès au téléphone filaire aux feux indicateurs | a) Lorsque les téléphones filaires sont connectés: le voyant correspondant clignote; |
| Quatre. | Interrupteurs en marche/arrêt | Allumez la clé d'alimentation principale. |
| Cinq. | Coffret TF | Utilisation pour mettre à niveau les solides d'affichage |
| 6 | En direct. | Pour mettre à niveau les corrections d'hôte |
| 7 | DÉPÔT | Début de la clé d'enregistrement de la réunion |
| 8 | U-DISK | Meilleur disque pour l'enregistrement des réunions |
| 9 | ARRÊT | Clés d'arrêt pour l'enregistrement des réunions |
astuce
Les photos du produit sont fournies à titre d'information seulement, sur une base en nature.

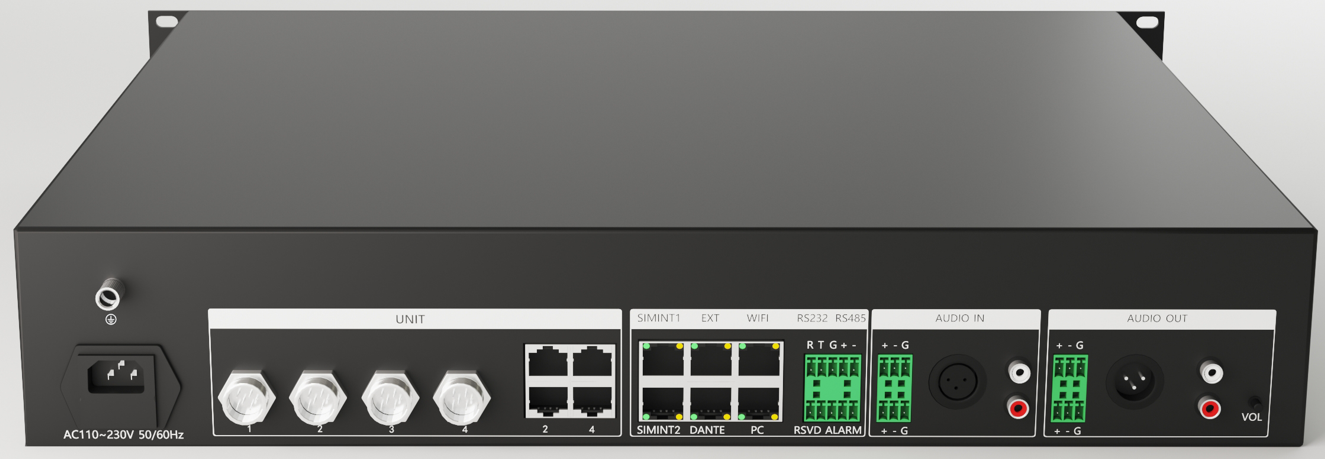

De derrière.
| Numéro de série | Dénomination | Désignation des marchandises |
|---|---|---|
| Une. | Interface d'alimentation AC220 | Interface d'alimentation 220V; |
| 2 | Prenez le sol. | Prenez le sol. |
| Trois. | UNIT1-4 | a) Connexion aéronautique des tubes de câbles 1-4 à travers l ' écran LCD pour contrôler l ' en-tête de l ' air et l ' interface réseau; |
| Quatre. | UNIT1-4 | a) Microphones sans fil de 1 à 4 canaux, commande de la tête d ' air et du nœud filet au moyen d ' un écran à cristaux liquides; |
| Cinq. | SIMINT1 | Réservé; |
| 6 | SIMINT2 | Réservé; |
| 7 | TÉLÉCOPIEUR | Expansion des interfaces/interfaces d'interprétation synthétique; |
| 8 | Dante. C'est quoi, ça ? | les interfaces DANTE; |
| 9 | WIFI | bouche LAN (sans fil ou sans fil + scène de téléphone filaire) par le standard /AP/POE; portail web (purement scène de téléphone filaire) |
| 10 | PC | b) Accès au portail réseau de l ' ordinateur de contrôle (pour le moment); |
| 11 | RS232 | a) L ' utilisation de caméras individuelles; |
| 12 | RSVD | les interfaces prédéfinies; |
| 13 | RS 485 | b) Pour la facturation et les flux multicaméra; |
| 14 | ALARM | Interface d'alarme (deux à droite de Phoenix); |
| 15 | AUDIO EN | phoenix: Entrée audio en équilibre; |
| 16 | AUDIO EN | Tête de canon: Balancer l'entrée audio; |
| 17 | AUDIO EN | Têtes de lotus: entrée audio non équilibrée; |
| 18 | AUDIO UT | phoenix: sortie audio en équilibre; |
| 19 | AUDIO UT | Cannon Head: sortie audio en équilibre; |
| Vingt. | AUDIO UT | Têtes Lotus: sortie audio non équilibrée; |
| 21 | HDMI IN/OUT | les conseils d'extension de matrice (sélection); |
| 22 | AUDIO AUT MULTI | Panneau d'extension de partition Audio 16 (sélection); |
astuce
Les photos du produit sont fournies à titre d'information seulement, sur une base en nature.

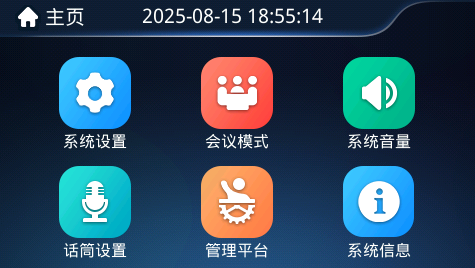

Affichage de l'hôte
Description de l'interface d'affichage de l'hôte :
| Numéro de série | Dénomination | Désignation des marchandises |
|---|---|---|
| Une. | Paramètres du système | Système de conférence, paramètres de l'hôte |
| 2 | Plan des réunions | Définir le schéma des réunions et le nombre maximal d ' orateurs; |
| Trois. | Volume système | Définir le volume du système, les paramètres EQ; |
| Quatre. | Paramètres du téléphone | a) La configuration du microphone, la configuration du canal de câble et le diagnostic du microphone; |
| Cinq. | Plateforme de gestion | Hôte backstage, plate-forme de contrôle, plate-forme de gestion; |
| 6 | Information sur le système | Information sur l'état du système; |

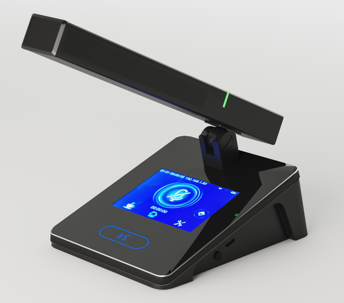

Sans fil
III Vue
Diagramme (de gauche à droite) bouton latéral :
| Numéro de série | Dénomination | Désignation des marchandises |
|---|---|---|
| Une. | Commutateur de clé | b) appuyez deux ou deux fois: le microphone est éteint; |
| 2 | TYPE-C | 18w Interface de remplissage rapide, qui peut être utilisé pour rembobiner un téléphone mobile Quick Fill; |
| Trois. | Remplis les lumières. | Les signaux sont souvent activés lorsque des chargeurs rapides sont en place; |
astuce
Les photos du produit sont fournies à titre d'information seulement, sur une base en nature.

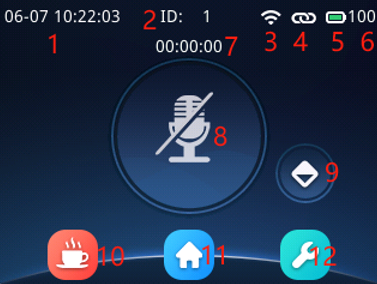

Moniteur du microphone
Le microphone affiche la description de l'interface:
| Numéro de série | Dénomination | Désignation des marchandises |
|---|---|---|
| Une. | Heure actuelle | Lorsque le microphone est connecté à l'hôte, il est synchronisé pour mettre à jour l'hôte au plus tard; |
| 2 | Numéro de téléphone | Cela pourrait être modifié par la compilation des ID; |
| Trois. | État de la connexion réseau | Microphones sans fil: représentent la force du signal sans fil; microphones sans fil : l'accès à un réseau efficace affiche un signal réseau complet; |
| Quatre. | État de la connexion de l'hôte | Connexion: connectée à l'hôte; déconnectée: incapable de communiquer avec l'hôte; |
| Cinq. | Indicateurs de puissance | Téléphones sans fil: représentent la capacité réelle de la batterie; téléphones filaires: l'accès à un réseau efficace indique la pleine capacité du réseau; |
| 6 | Quantités d'électricité/temps disponibles | Affiche le pourcentage d'électricité; indique le temps disponible (minutes); |
| 7 | Interventions limitées dans le temps | b) Le délai est , lorsque l'orateur se retire (le Président n'est pas affecté); |
| 8 | Déclarations | Affiche l'état des commutateurs de microphone; |
| 9 | Préséance du Président | Priorité présidentielle (aucune clé de ce type n'est disponible pour les non-présidents) |
| 10 | Menu de service | Appel au papier à thé, stylos, etc.; |
| 11 | ACCUEIL | Retourne la page d'accueil (la page actuelle); |
| 12 | Paramètres | Entrez le menu des paramètres; |
info
Lorsque le réseau est déconnecté ou que la machine hôte est désactivée (10 minutes par défaut), le microphone est désactivé automatiquement.
Câble
III Vue
Diagramme (de gauche à droite) bouton latéral :
| Numéro de série | Dénomination | Désignation des marchandises |
|---|---|---|
| Une. | Interface audio | a) Les écouteurs, qui peuvent être utilisés pour jouer le son de la session (appariement); |
| 2 | TYPE-C | Débogage/mise à niveau pour l'alimentation externe pour la charge cellulaire, etc.; |
| Trois. | Appuyez sur la clé. | Maintenez et ouvrez et le microphone est restauré à l'usine; |
astuce
Les photos du produit sont fournies à titre d'information seulement, sur une base en nature.
Moniteur du microphone
info
De même, il ne sera pas répété.

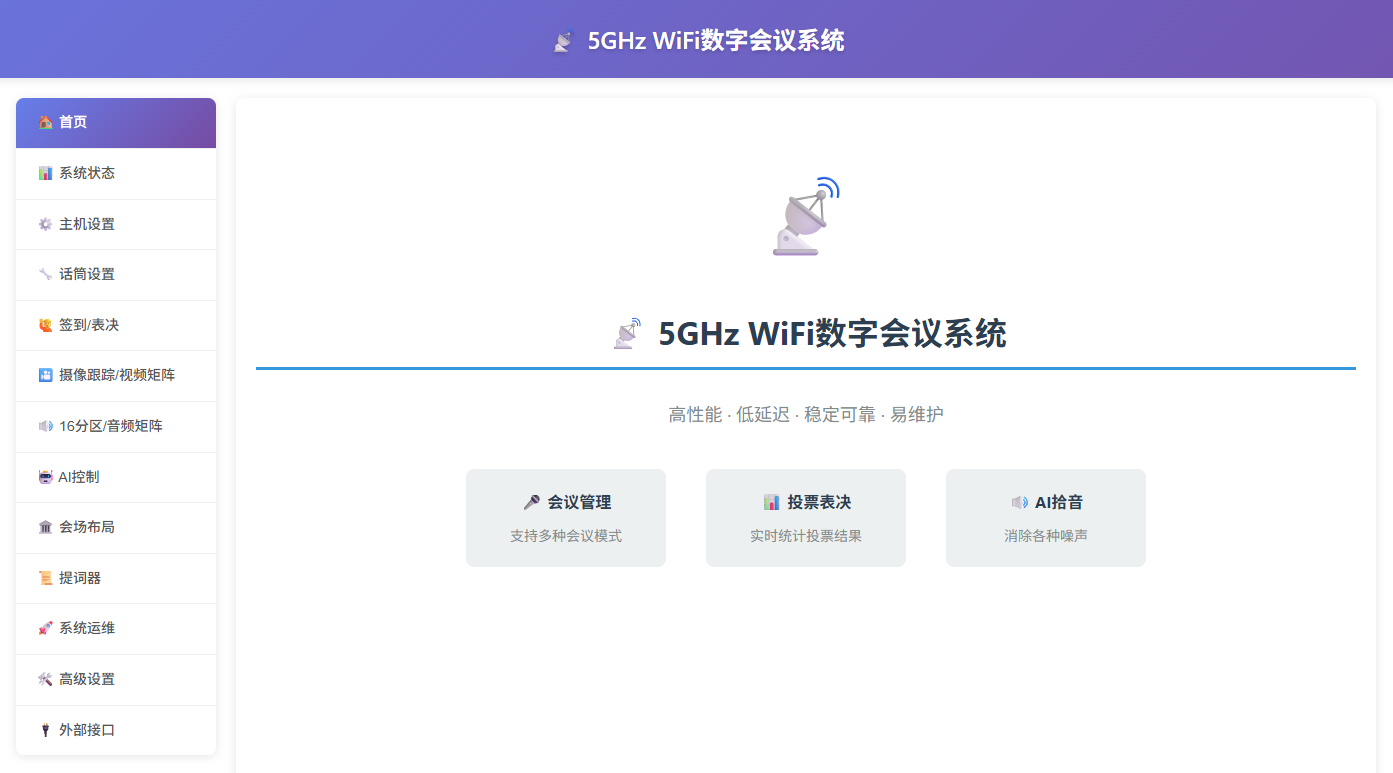

Hôte web backstage
Abréviations: web
_Autres organisateurs
- Personnel après la vente;
- Personnel de construction;
- Gestionnaire de conférences;
Fonctions et caractéristiques:
- Soutenir les visites multiplateformes;
- Lorsque l'hôte n'est pas dans la même pièce, il est utilisé comme un contrôle;
- Configuration de l'équipement, requête d'état, signature, vote, vote;
- Utiliser comme contrôle lorsque l'hôte n'est pas dans la même pièce (p. ex., régler le suivi de la caméra);
- les DCI, les réglages par lots, les mises à niveau OTA pour les ordinateurs centraux et les microphones;
- Pour les paramètres de suivi vidéo;
- Opérations de l'administrateur;
- Soutien au multilinguisme;
Accès :
- Computer/plate/host, après le même réseau, ouvre le navigateur et les accès http://192.168.10.111;
info
- Pour les scènes de discussion purement sessionnelles, le besoin est comblé par l'utilisation de micros host +, et ce logiciel n'est pas requis.

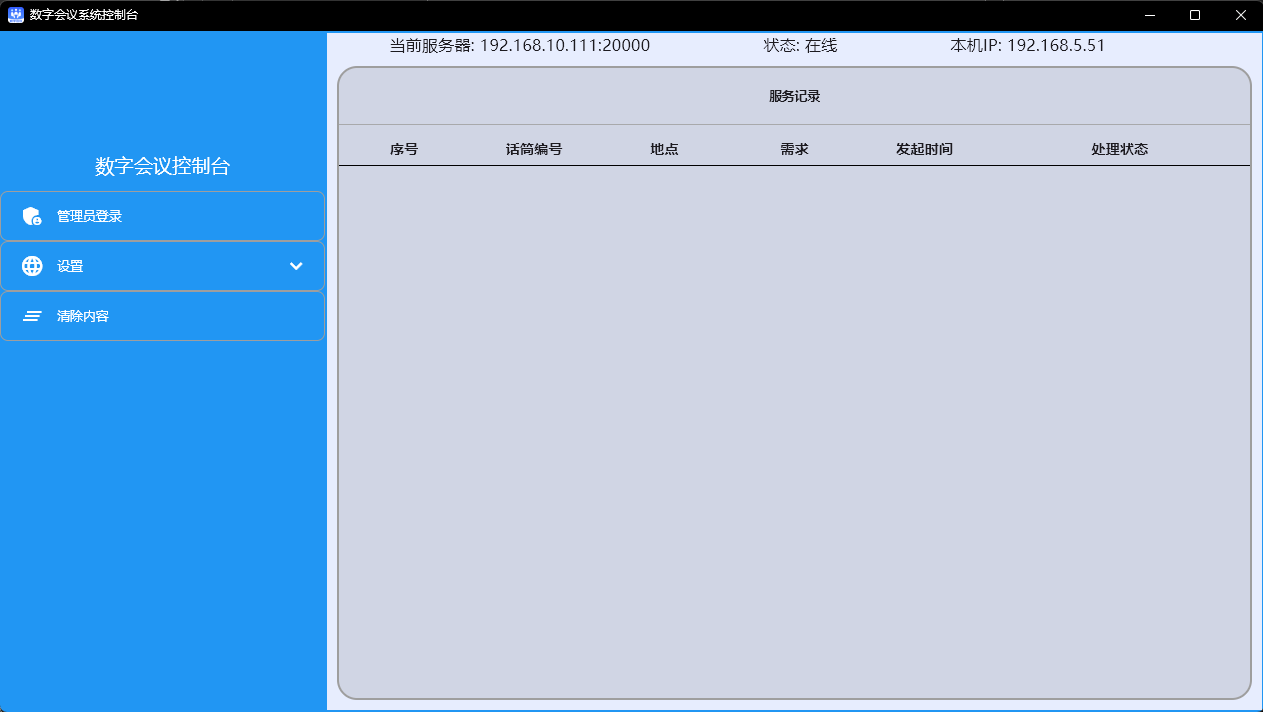

Console logiciel / teawater fin de service
Abréviations: Console.
_Autres organisateurs
- Personnel après la vente;
- Personnel de construction;
- Personnel chargé des services de conférence;
- Gestionnaire de conférences;
Fonctions et caractéristiques:
- Pour soutenir les plateformes croisées, un soutien a été fourni pour le déploiement à des clients tels que Windows (serveur, 7, 10, 11), anddroids, Homnibus et zirconium;
- Il peut être utilisé comme une pointe de thé autonome;
- a) Un lot de mises à niveau de l ' OTA pour les transporteurs de systèmes, les téléphones sans fil et les câblodistributeurs;
- a) Interception et enregistrement des séances;
- Soutien au multilinguisme;
Accès :
- Serveur de fichiers \ Console \
info
- Pour les scènes de discussion purement sessionnelles, le besoin est comblé par l'utilisation du micro host +, qui ne nécessite pas de logiciel de plate-forme de contrôle.

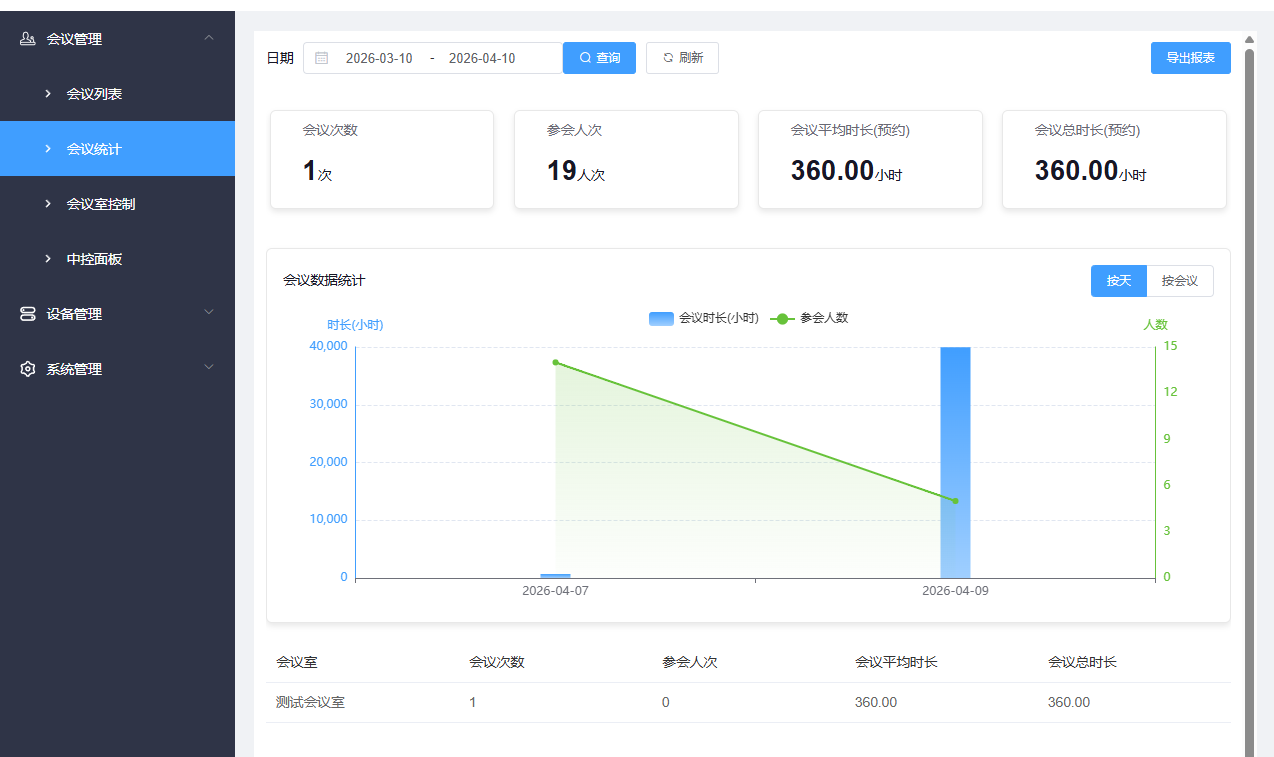

Plateforme de gestion des conférences
Abréviations: CMP - Plateforme de gestion des conférences
_Autres organisateurs
- Personnel après la vente;
- Gestionnaire de conférences;
Fonctions et caractéristiques:
- Un soutien pour le déploiement et le support multiplateforme a été fourni pour le déploiement à des clients tels que Windows, Android, Harmonisation et Valium;
- c) Se conformer aux fonctions d ' hôte et de microphone, obtenir la signature, voter, voter, etc.;
- Assurer la gestion intégrale des réunions;
- Soutenir l'accès à plusieurs équipements, y compris, sans s'y limiter, le système de conférence 5G, les terminaux de conférence sans papier, les terminaux de distribution d'information, les terminaux de thé et d'eau, les terminaux de projection, etc.;
- Soutenir le développement secondaire de SDK et de systèmes tiers tels que les microlettres, clous et OA d'entreprise d'amarrage;
Accès :
- Serveur de fichiers/plateforme de gestion des réunions\
info
Pour les scènes de discussion purement sessionnelles, l'utilisation de microphones host + est suffisante pour répondre à la demande et ne nécessite pas de plateforme de gestion de réunion.
