시스템 구성
호스트

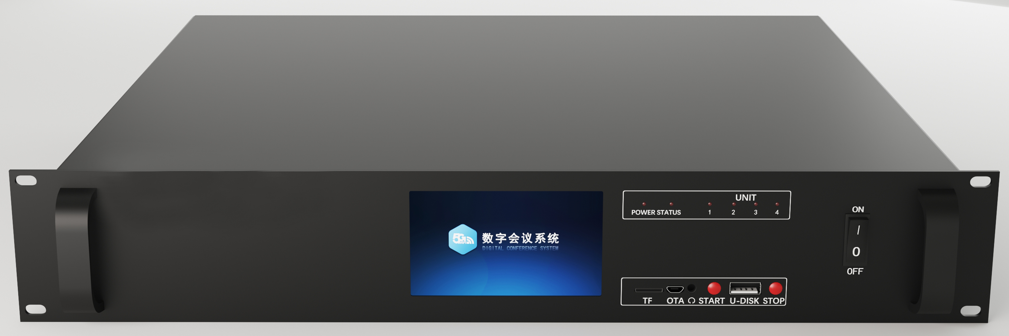

전면 패널
| 번호 | 이름 | 설명 |
|---|---|---|
| 1 | POWER 전원 표시등 | 전원 공급 시 표시등이 계속 켜짐; 전원 차단 시 표시등이 꺼짐 |
| 2 | STATUS 상태 표시등 | 장비가 정상적으로 작동하면 표시등이 1초 간격으로 깜빡임; 장비가 이상이면 표시등이 깜빡이지 않음; 시스템 만료 시 표시등이 2초 간격으로 깜빡임; |
| 3 | UNIT 유선 마이크 접속 표시등 | 유선 마이크가 접속되면 해당 채널 표시등이 깜빡임; |
| 4 | ON/OFF 스위치 | 전원 켜기/끄기 메인 전원 키 |
| 5 | TF 카드 슬롯 | 디스플레이 펌웨어 업그레이드용 |
| 6 | OTA | 호스트 펌웨어 업그레이드용 |
| 7 | START | 회의 녹화 시작 키 |
| 8 | U-DISK | 회의 녹화 저장용 USB 플래시 드라이브 |
| 9 | STOP | 회의 녹화 정지 키 |
팁
제품 사진은 참고용이며 실제 제품을 기준으로 합니다.

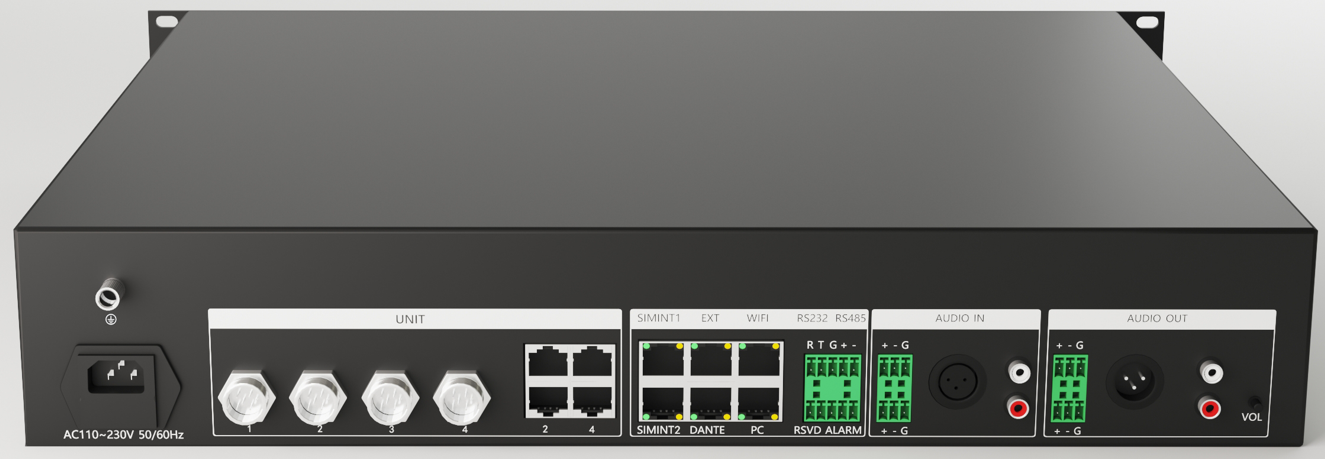

후면 패널
| 번호 | 이름 | 설명 |
|---|---|---|
| 1 | AC220 전원 인터페이스 | 220V 전원 인터페이스; |
| 2 | 접지 단자 | 접지 단자 |
| 3 | UNIT1~4 | 유선 마이크 1~4 채널 항공 헤드 커넥터, 액정 디스플레이를 통해 항공 헤드와 네트워크 포트 중 하나를 선택; |
| 4 | UNIT1~4 | 유선 마이크 1~4 채널 네트워크 포트 커넥터, 액정 디스플레이를 통해 항공 헤드와 네트워크 포트 중 하나를 선택; |
| 5 | SIMINT1 | 예약; |
| 6 | SIMINT2 | 예약; |
| 7 | EXT | 확장 인터페이스/동시 통역 인터페이스; |
| 8 | DANTE | DANTE 인터페이스; |
| 9 | WIFI | 무선 라우터/AP/POE 스위치의 LAN 포트에 연결(무선 또는 무선+유선 마이크 장면); 제어 컴퓨터의 네트워크 포트에 연결(유선 마이크 전용 장면) |
| 10 | PC | 제어 컴퓨터의 네트워크 포트에 연결(현재 미사용); |
| 11 | RS232 | 단일 카메라 연결 시 사용; |
| 12 | RSVD | 예약 인터페이스; |
| 13 | RS485 | 단일/다수 카메라 연결 시 사용; |
| 14 | ALARM | 알람 인터페이스(피닉스 단자 최우측 2위); |
| 15 | AUDIO IN | 피닉스 단자: 밸런스 오디오 입력; |
| 16 | AUDIO IN | XLR 커넥터: 밸런스 오디오 입력; |
| 17 | AUDIO IN | RCA 커넥터: 언밸런스 오디오 입력; |
| 18 | AUDIO OUT | 피닉스 단자: 밸런스 오디오 출력; |
| 19 | AUDIO OUT | XLR 커넥터: 밸런스 오디오 출력; |
| 20 | AUDIO OUT | RCA 커넥터: 언밸런스 오디오 출력; |
| 21 | HDMI IN/OUT | 매트릭스 확장 보드(옵션); |
| 22 | AUDIO OUT MULTI | 오디오 16구역 확장 보드(옵션); |
팁
제품 사진은 참고용이며 실제 제품을 기준으로 합니다.

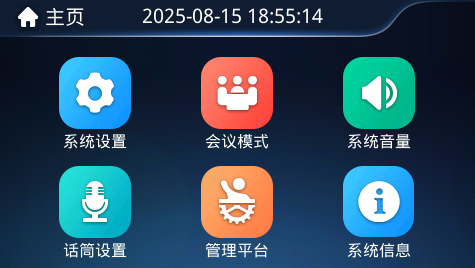

호스트 디스플레이
호스트 디스플레이 화면 설명:
| 번호 | 이름 | 설명 |
|---|---|---|
| 1 | 시스템 설정 | 회의 시스템, 호스트의 설정 |
| 2 | 회의 모드 | 회의 모드 및 최대 발언 인원 수 설정; |
| 3 | 시스템 볼륨 | 시스템 볼륨, EQ 매개변수 설정; |
| 4 | 마이크 설정 | 마이크 설정, 유선 마이크 채널 설정, 마이크 진단; |
| 5 | 관리 플랫폼 | 호스트 백그라운드, 콘솔, 관리 플랫폼; |
| 6 | 시스템 정보 | 시스템 상태 정보; |

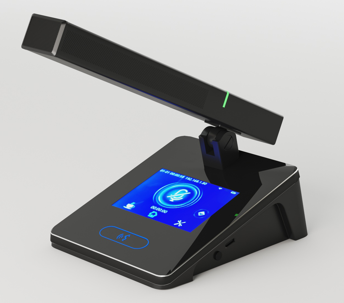

무선 마이크
3면 뷰
마이크 측면 버튼 설명(왼쪽부터 오른쪽):
| 번호 | 이름 | 설명 |
|---|---|---|
| 1 | 전원 버튼 | 한 번 누르면: 마이크 전원 켜기; 길게 누르거나 두 번 연속 누르면: 마이크 전원 끄기; |
| 2 | TYPE-C | 18W 급속 충전 인터페이스, 휴대폰 급속 충전 역방향 공급 가능; |
| 3 | 급속 충전 표시등 | 급속 충전 전원이 연결되면 표시등이 계속 켜짐; |
팁
제품 사진은 참고용이며 실제 제품을 기준으로 합니다.

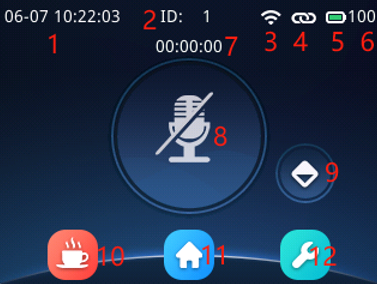

마이크 디스플레이
마이크 디스플레이 화면 설명:
| 번호 | 이름 | 설명 |
|---|---|---|
| 1 | 현재 시간 | 마이크가 호스트에 연결된 후 호스트의 최신 시간과 동기화 업데이트됩니다; |
| 2 | 마이크 번호 | ID 할당 기능을 통해 수정 가능; |
| 3 | 네트워크 연결 상태 | 무선 마이크: 무선 신호 강도를 표시; 유선 마이크: 유효한 LAN 케이블이 연결되면 풀신호로 표시; |
| 4 | 호스트 연결 상태 | 연결됨: 호스트와 연결됨; 연결 끊김: 호스트와 통신할 수 없음; |
| 5 | 전량 표시 | 무선 마이크: 배터리 실제 전량을 표시; 유선 마이크: 유효한 LAN 케이블이 연결되면 풀배터리으로 표시; |
| 6 | 전량 수치/사용 가능 시간 | 전량 백분율을 표시; 사용 가능 시간을 표시(분); |
| 7 | 카운트다운 발언/제한 시간 발언 | 발언 후 타이머 시작; 제한 시간 발언 상태에서 시간이 되면 발언 종료(의장은 영향을 받지 않음); |
| 8 | 발언 | 마이크 ON/OFF 상태를 표시; |
| 9 | 의장 우선권 | 의장 우선권(비의장 마이크에는 이 버튼이 없음) |
| 10 | 서비스 메뉴 | 차, 종이, 펜 등 서비스 호출; |
| 11 | HOME | 홈화면(현재 페이지)로 돌아가기; |
| 12 | 설정 | 설정 메뉴로 들어가기; |
정보
네트워크가 끊기거나 호스트가 꺼지면(기본값 10분) 마이크가 자동으로 전원이 꺼집니다.
유선 마이크
3면 뷰
마이크 측면 버튼 설명(왼쪽부터 오른쪽):
| 번호 | 이름 | 설명 |
|---|---|---|
| 1 | 오디오 인터페이스 | 헤드폰을 연결하여 회장 소리를 재생할 수 있음(옵션); |
| 2 | TYPE-C | 디버깅/업그레이드, 외부 전원 공급 가능, 휴대폰 충전 등에 사용; |
| 3 | 버튼 | 누른 상태에서 전원을 켜면 마이크가 공장 초기화됩니다; |
팁
제품 사진은 참고용이며 실제 제품을 기준으로 합니다.
마이크 디스플레이
정보
유사하므로 반복하지 않겠습니다.

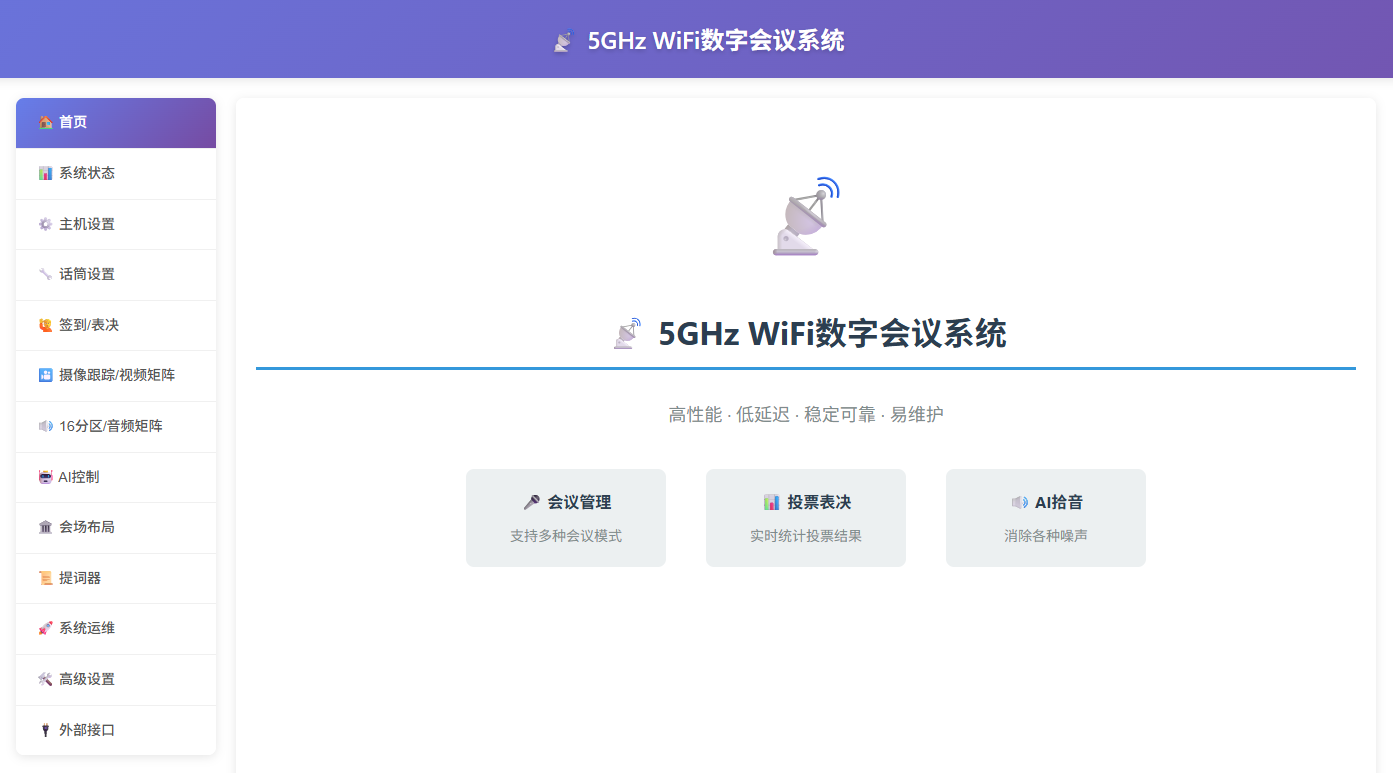

호스트 웹 백그라운드
약칭: 웹
사용자:
- 사후 서비스 담당자;
- 시공 담당자;
- 회의 관리자;
기능 및 특징:
- 크로스 플랫폼 접속 지원;
- 호스트가 동일한 방에 없을 때 제어 단말로 사용;
- 장비 구성, 상태 조회, 체크인, 투표, 표결;
- 호스트가 동일한 방에 없을 때(예: 카메라 추적 설정) 제어 단말로 사용;
- 호스트와 마이크의 ID 할당, 일괄 설정, OTA 업그레이드용;
- 카메라 추적 설정용;
- 관리자 작업;
- 다국어 지원;
접속 방법:
- 컴퓨터/태블릿/호스트가 동일한 네트워크에 있으면 브라우저를 열어 http://192.168.10.111에 접속;
정보
- 순수 회의 토론 장면의 경우 호스트 + 마이크만으로 수요를 충족할 수 있으며 이 소프트웨어는 필요하지 않습니다.

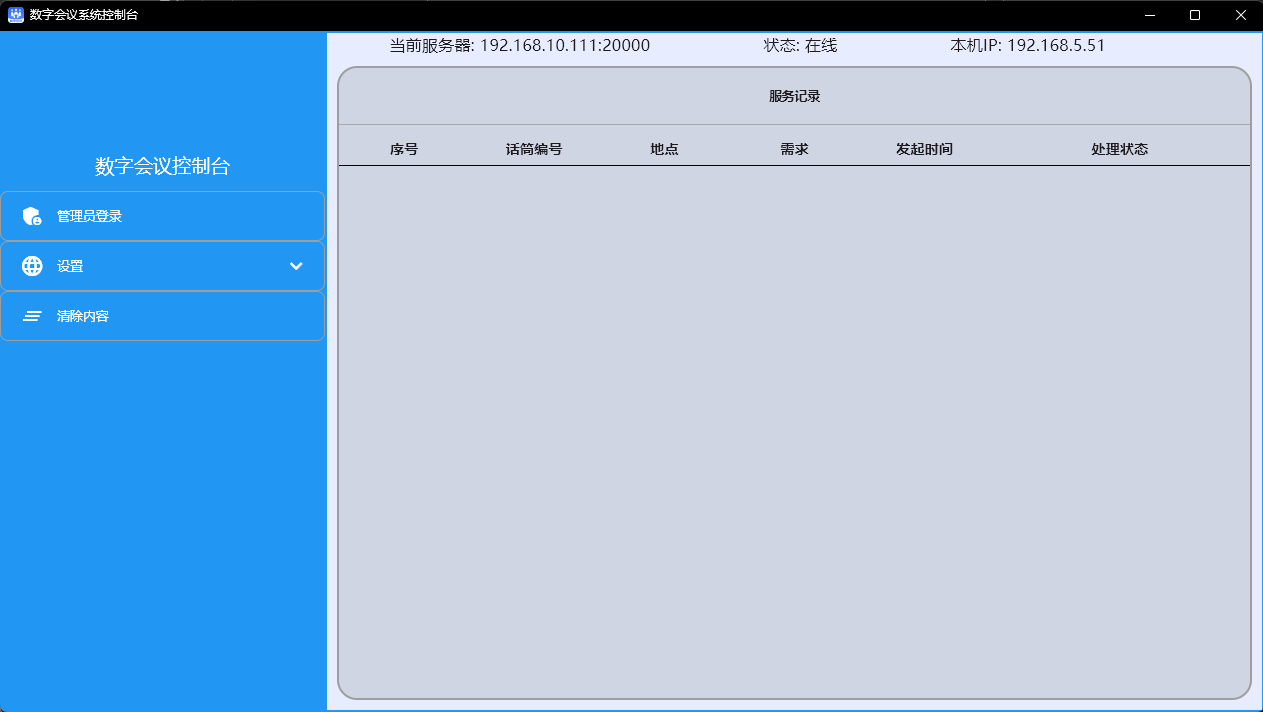

콘솔 소프트웨어/음료 서비스 서버
약칭: console
사용자:
- 사후 서비스 담당자;
- 시공 담당자;
- 회의 서비스 담당자;
- 회의 관리자;
기능 및 특징:
- 크로스 플랫폼 지원, 현재 Windows(server, 7, 10, 11), Android, 통신, 기린 등 클라이언트에 배포 지원;
- 음료 서비스 단말로 단독 사용 가능;
- 시스템 운영, 무선 마이크 및 유선 마이크의 일괄 OTA 업그레이드;
- 회의 청취 및 녹화;
- 다국어 지원;
접속 방법:
- 파일 서버\콘솔\
정보
- 순수 회의 토론 장면의 경우 호스트 + 마이크만으로 수요를 충족할 수 있으며 콘솔 소프트웨어는 필요하지 않습니다.

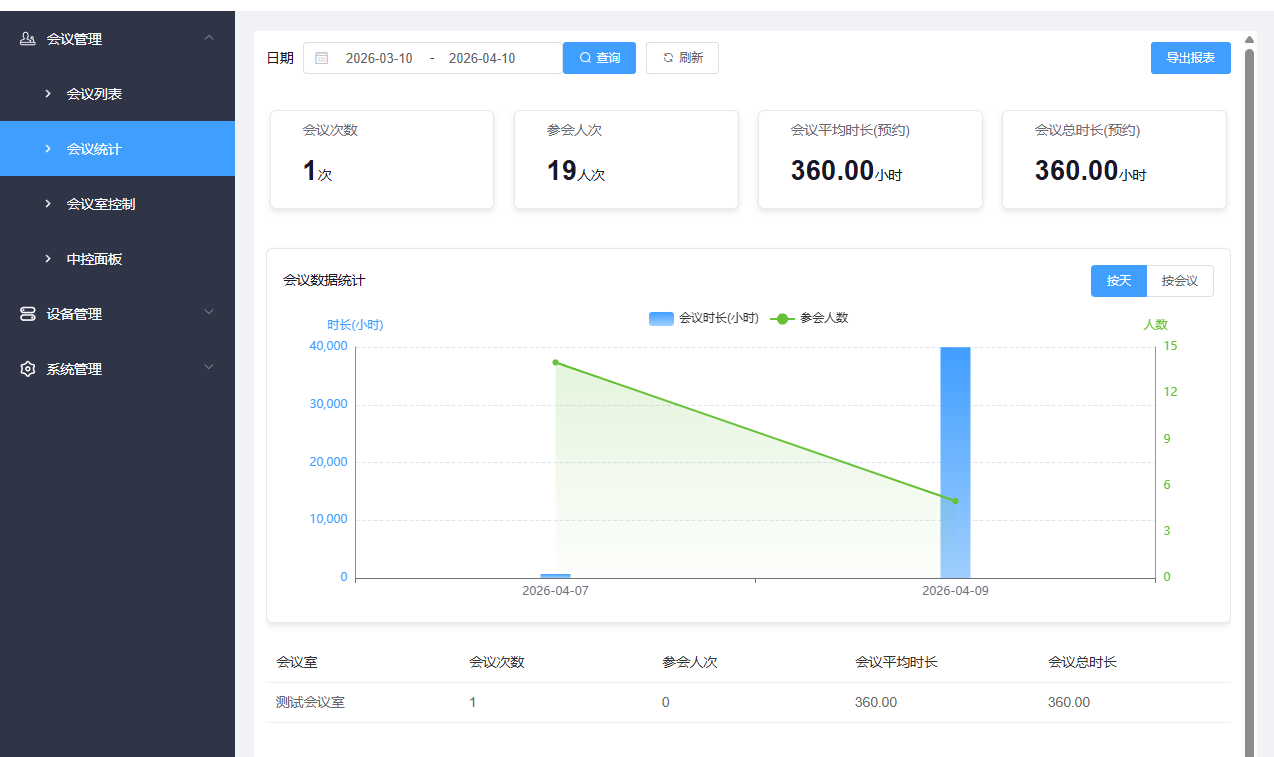

회의 관리 플랫폼
약칭: CMP - Conference Management Platform
사용자:
- 사후 서비스 담당자;
- 회의 관리자;
기능 및 특징:
- 크로스 플랫폼 배포 지원, 현재 Windows, Android, 통신, 기린 등 클라이언트에 배포 지원;
- 호스트와 마이크와 협력하여 체크인, 투표, 표결 등의 기능을 구현;
- 회의 전 과정 관리 구현;
- 다중 장비 접속 지원, 5G 회의 시스템, 무지 회의 단말, 정보 발표 단말, 음료 단말, 화면 공유 단말 등 포함하되 이에 국한되지 않음;
- SDK 2차 개발 지원, 기업 위챗, 딩톡, OA 등 제3자 시스템과의 연동 지원;
접속 방법:
- 파일 서버\회의 관리 플랫폼\
정보
순수 회의 토론 장면의 경우 호스트 + 마이크만으로 수요를 충족할 수 있으며 회의 관리 플랫폼은 필요하지 않습니다.
