システム構成

本体​

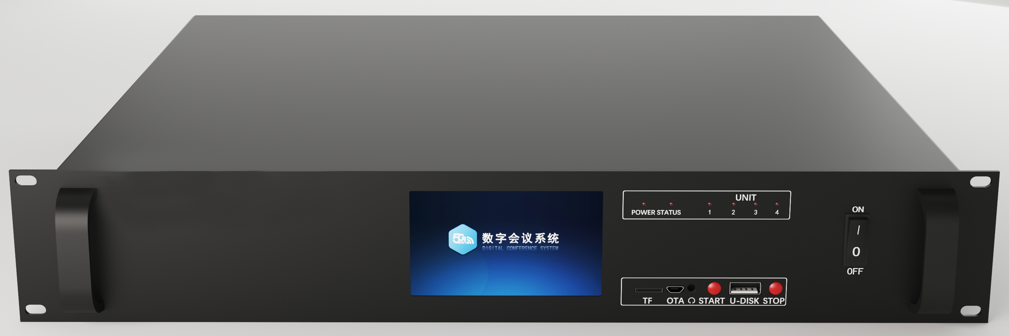

前面パネル​

図

番号名称説明
1POWER
電源インジケーター		通電時、インジケーターが常時点灯。
電源切断時、インジケーターが消灯。
2STATUS
状態インジケーター		デバイスが正常に動作している場合、インジケーターが1秒間隔で点滅。
デバイスが異常な場合、インジケーターが点滅を停止。
システムの有効期限が切れた場合、インジケーターが2秒間隔で点滅。
3UNIT
有線マイク接続インジケーター		有線マイクが接続されている場合：対応するチャンネルのインジケーターが点滅。
4ON/OFFスイッチ電源のオン/オフ総合スイッチ
5TFカードスロットディスプレイファームウェアのアップデート用
6OTA本体ファームウェアのアップデート用
7START会議録画開始ボタン
8U-DISK会議録画保存用USBメモリ
9STOP会議録画停止ボタン
ヒント

製品画像は参考用です。実物を優先してください。

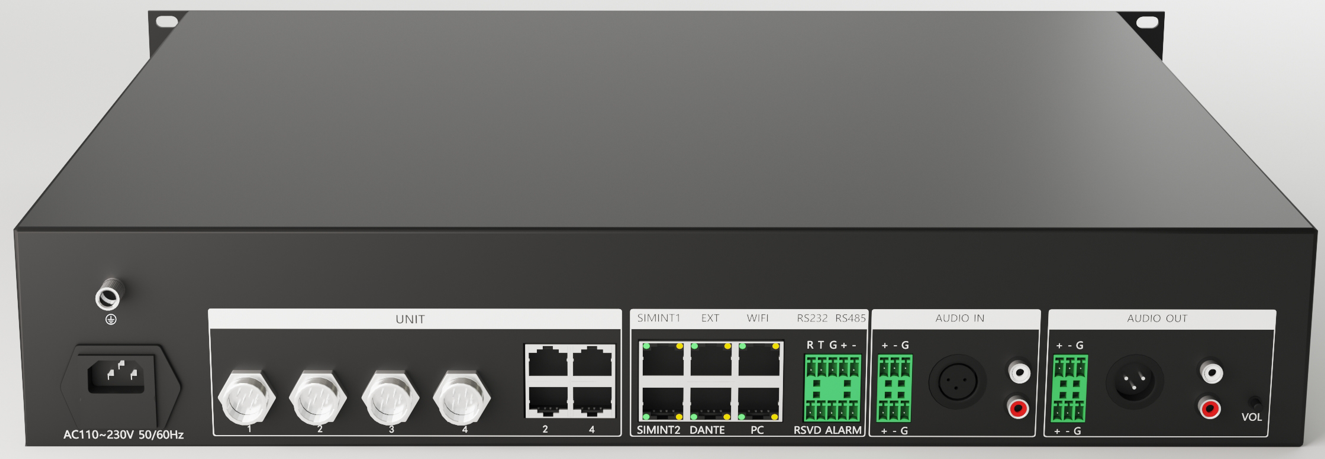

背面パネル​

図

番号名称説明
1AC220電源インターフェース220V電源インターフェース
2接地端子接地端子
3UNIT1～4有線マイク1～4チャンネル航空コネクタ。液晶ディスプレイで航空コネクタとRJ45ポートのいずれかを選択可能
4UNIT1～4有線マイク1～4チャンネルRJ45ポート。液晶ディスプレイで航空コネクタとRJ45ポートのいずれかを選択可能
5SIMINT1予約
6SIMINT2予約
7EXT拡張インターフェース/同時通訳インターフェース
8DANTEDANTEインターフェース
9WIFI無線ルーター/AP/POEスイッチのLANポートに接続（ワイヤレス、またはワイヤレス＋有線マイク環境）。
制御PCのネットワークポートに接続（有線マイクのみの環境）
10PC制御PCのネットワークポートに接続（現時点では未使用）
11RS232単台カメラ接続時に使用
12RSVD予約インターフェース
13RS485単台/複数台カメラ接続時に使用
14ALARMアラームインターフェース（フェニックス端子の右端2ピン）
15AUDIO INフェニックス端子：バランスオーディオ入力
16AUDIO INXLRコネクタ：バランスオーディオ入力
17AUDIO INRCAコネクタ：アンバランスオーディオ入力
18AUDIO OUTフェニックス端子：バランスオーディオ出力
19AUDIO OUTXLRコネクタ：バランスオーディオ出力
20AUDIO OUTRCAコネクタ：アンバランスオーディオ出力
21HDMI IN/OUTマトリクス拡張ボード（オプション）
22AUDIO OUT MULTIオーディオ16ゾーン拡張ボード（オプション）
ヒント

製品画像は参考用です。実物を優先してください。

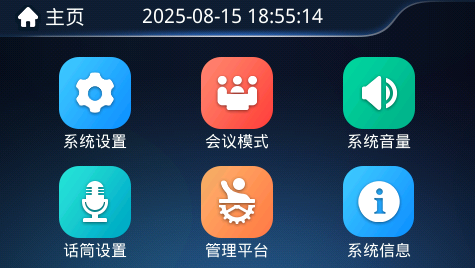

本体ディスプレイ​

図

本体表示画面の説明：

番号名称説明
1システム設定会議システム、本体の設定
2会議モード会議モードおよび最大発言人数の設定
3システム音量システム音量、EQパラメータの設定
4マイク設定マイク設定、有線マイクチャンネル設定、マイク診断
5管理プラットフォーム本体管理画面、コンソール、管理プラットフォーム
6システム情報システム状態情報

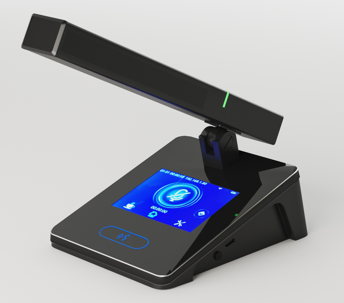

ワイヤレスマイク​

三面図​

図

図

マイク側面ボタンの説明（左から右）：

番号名称説明
1電源ボタン1回短押し：マイクの電源オン。
長押しまたは2回連続押し：マイクの電源オフ。
2TYPE-C18W急速充電インターフェース。スマートフォンへの給電も可能
3急速充電インジケーター急速充電電源が接続されている場合、インジケーターが常時点灯
ヒント

製品画像は参考用です。実物を優先してください。

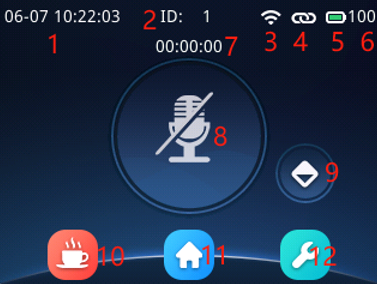

マイクディスプレイ​

図

マイク表示画面の説明：

番号名称説明
1現在時刻マイクが本体に接続されると、本体の最新時刻と同期更新されます
2マイク番号ID割り当て機能で変更可能
3ネットワーク接続状態ワイヤレスマイク：無線信号強度を示します。
有線マイク：有効なLANケーブルが接続されるとフルスケール信号を表示します
4本体接続状態接続：本体と接続済み。
切断：本体と通信できません
5電池残量表示ワイヤレスマイク：実際のバッテリー残量を示します。
有線マイク：有効なLANケーブルが接続されるとフルスケール電池残量を表示します
6電池残量数値/使用可能時間電池残量のパーセンテージを表示。
使用可能時間を表示（分）
7発言タイマー/制限発言発言後にタイマーが開始します。
制限発言状態では、時間になると発言を終了します（議長は影響を受けません）
8発言マイクのオン/オフ状態を表示
9議長優先権議長優先権（議長マイク以外にはこのボタンはありません）
10サービスメニューお茶や紙・筆などのサービスを呼び出します
11HOMEホーム画面（現在の画面）に戻ります
12設定設定メニューに入ります
備考

ネットワークが切断されたり、本体の電源が切れた場合（デフォルトは10分）、マイクは自動的に電源がオフになります。

有線マイク​

三面図​

図

図

マイク側面ボタンの説明（左から右）：

番号名称説明
1オーディオインターフェースイヤホンを接続でき、会場の音声を再生します（オプション）
2TYPE-Cデバッグ/アップデート用。外部給電が可能で、スマートフォンの充電などに使用できます
3ボタン押したまま電源を入れると、マイクは出荷時設定に戻ります
ヒント

製品画像は参考用です。実物を優先してください。

マイクディスプレイ​

備考

ワイヤレスマイクと同様のため、ここでは省略します。

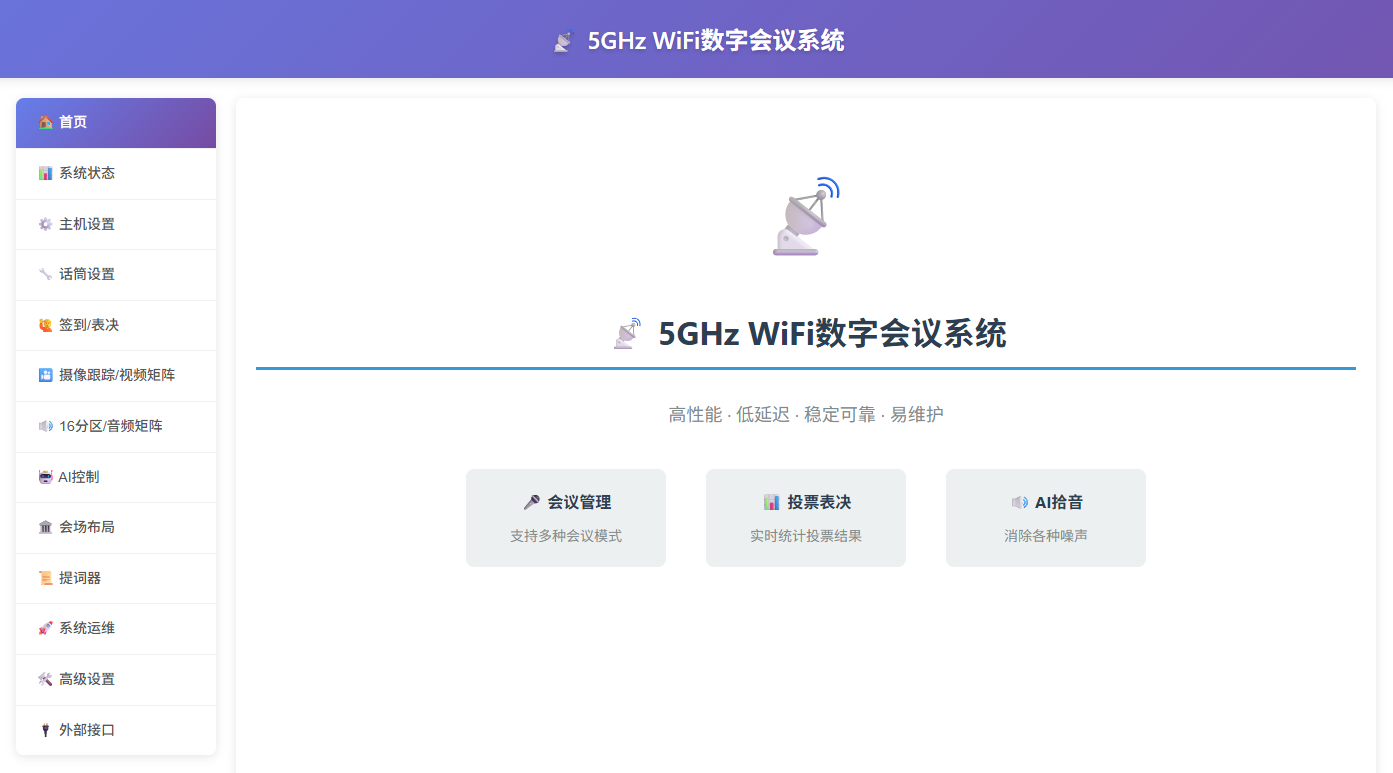

本体Web管理画面​

略称：Web

使用者：

  • アフターサービス担当者
  • 施工担当者
  • 会議管理者

機能および特徴：

  • クロスプラットフォームアクセスをサポート
  • 本体が同一部屋にない場合、制御端末として使用
  • デバイス設定、状態照会、出席確認、投票、採決
  • 本体が同一部屋にない場合（例：カメラ追尾の設定）、制御端末として使用
  • 本体およびマイクのID割り当て、一括設定、OTAアップデート
  • カメラ追尾設定用
  • 管理者操作
  • 多言語サポート

取得方法：

備考

純粋な会議討論のシナリオでは、本体＋マイクのみで要件を満たすため、このソフトウェアは不要です。

図

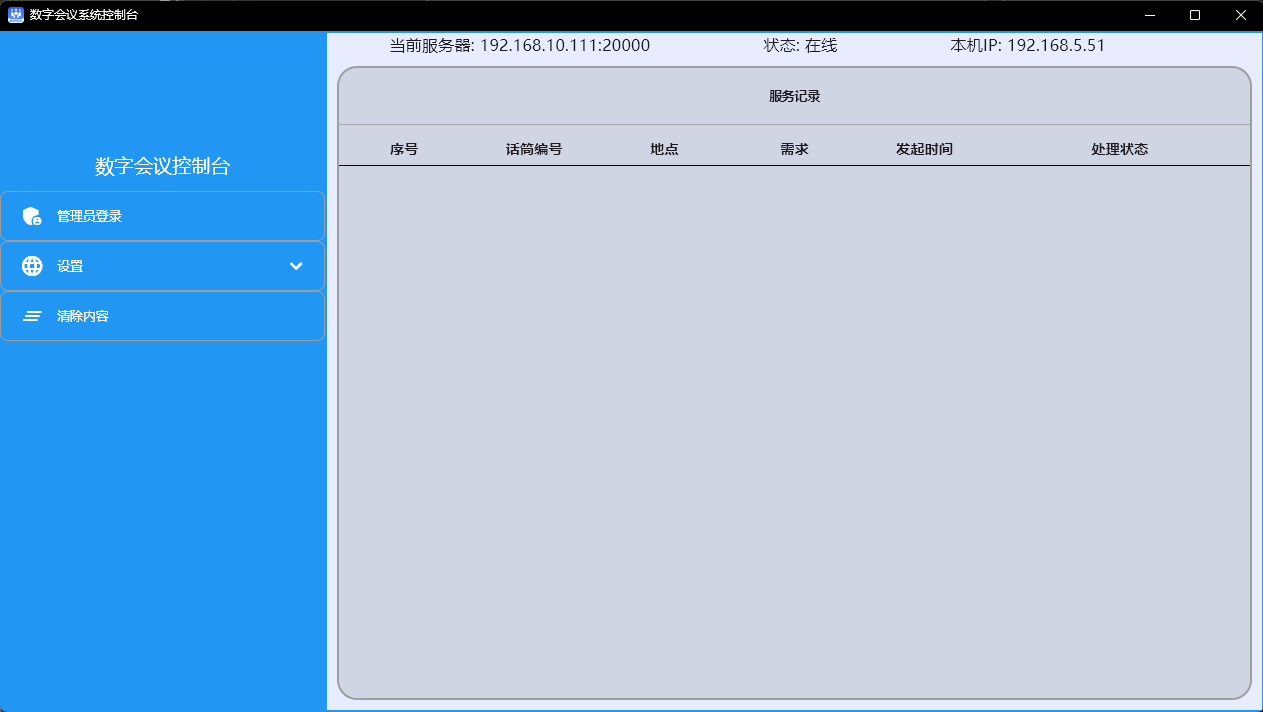

コンソールソフト/給茶サービスサーバ​

略称：console

使用者：

  • アフターサービス担当者
  • 施工担当者
  • 会議サービス担当者
  • 会議管理者

機能および特徴：

  • クロスプラットフォームをサポート。現在、Windows（Server、7、10、11）、Android、統信、麒麟などのクライアントへのデプロイをサポート
  • 給茶端末として単独使用可能
  • システム運用、ワイヤレスマイクおよび有線マイクの一括OTAアップデート
  • 会議のモニタリングおよび録画
  • 多言語サポート

取得方法：

  • ファイルサーバー\コンソール\
備考

純粋な会議討論のシナリオでは、本体＋マイクのみで要件を満たすため、コンソールソフトは不要です。

図

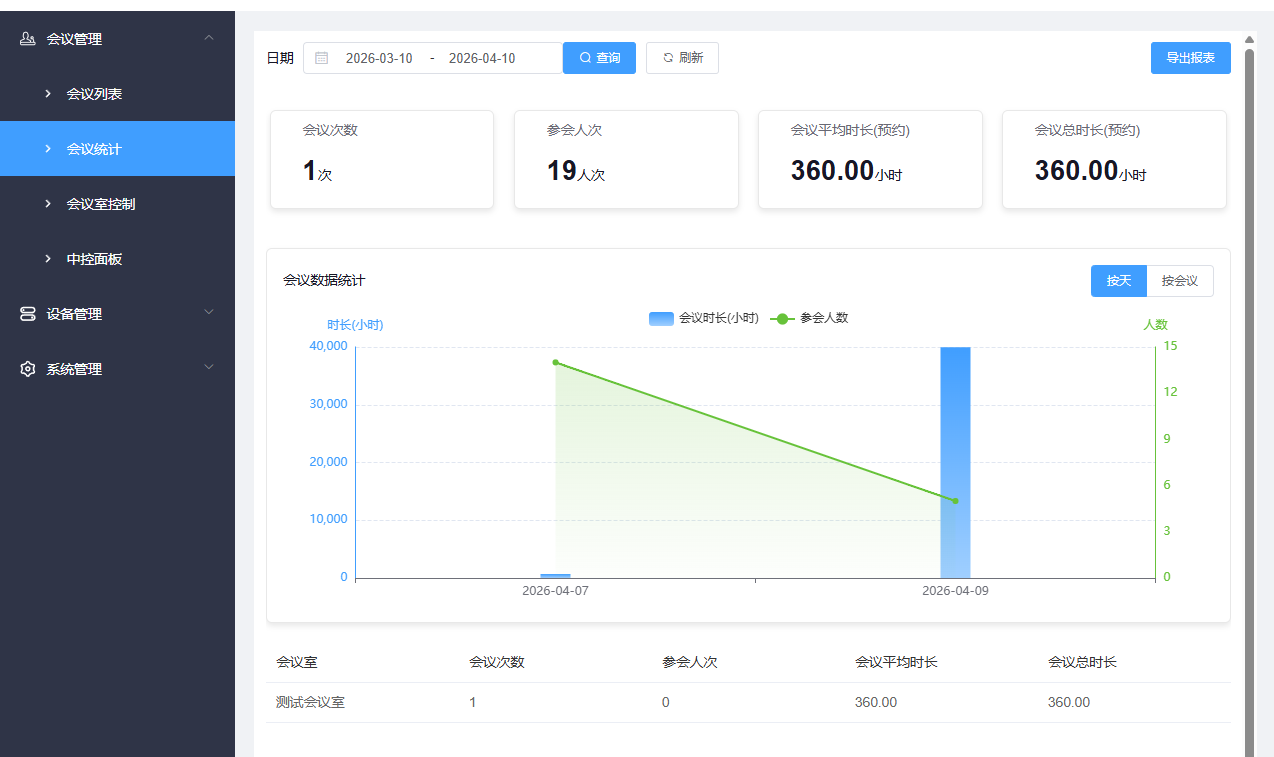

会議管理プラットフォーム​

略称：CMP - Conference Management Platform

使用者：

  • アフターサービス担当者
  • 会議管理者

機能および特徴：

  • クロスプラットフォームデプロイをサポート。現在、Windows、Android、統信、麒麟などのクライアントへのデプロイをサポート
  • 本体およびマイクと連携し、出席確認、投票、採決などの機能を実現
  • 会議の全プロセス管理を実現
  • 複数デバイスの接続をサポート。5G会議システム、ペーパーレス会議端末、情報発信端末、給茶端末、画面共有端末などを含むがこれに限定されません
  • SDKによる二次開発をサポート。企業微信、DingTalk、OAなどのサードパーティシステムとの連携をサポート

取得方法：

  • ファイルサーバー\会議管理プラットフォーム\
備考

純粋な会議討論のシナリオでは、本体＋マイクのみで要件を満たすため、会議管理プラットフォームは不要です。

図
