快速上手指南

系統連線​

按以下步驟將系統連線好：

  • 將AP、麥克風、主機安裝到位；
  • 透過網路線連線AP與POE交換器（或POE電源）；
  • 透過網路線連線POE交換器與主機的WIFI埠；
  • 透過專用線纜連線有線麥克風至主機的UNIT1-4航空頭或RJ45網路埠（可選步驟）；
  • 透過音訊線纜連線主機與擴音裝置；
  • 透過RS232或RS485串列埠線將主機與攝影機或中控連線；
  • 將電源線接到主機電源介面；
注意
  • 系統安裝及使用環境應注意保持整潔與適當的溫溼度，且通風良好，不堵塞散熱孔；
  • 系統中裝置所有的電源開關、插頭、插座和電源線等，必須保證絕緣安全；
  • 連線好外圍裝置，最後給系統通電。
  • 若出現問題，請查閱「FAQ」章節，若不能解決，請聯絡廠商售後人員。

圖

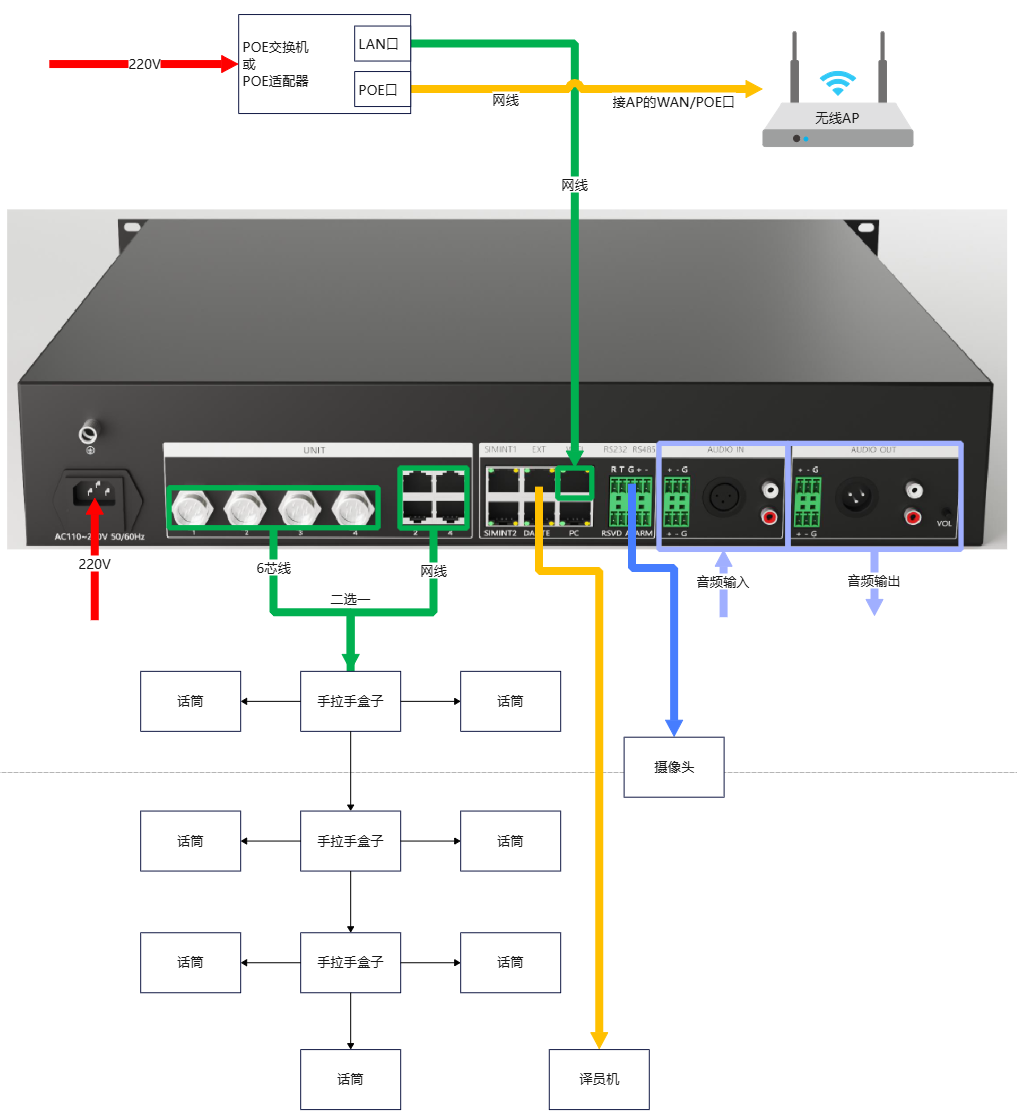

系統拓撲圖_單口AP

圖

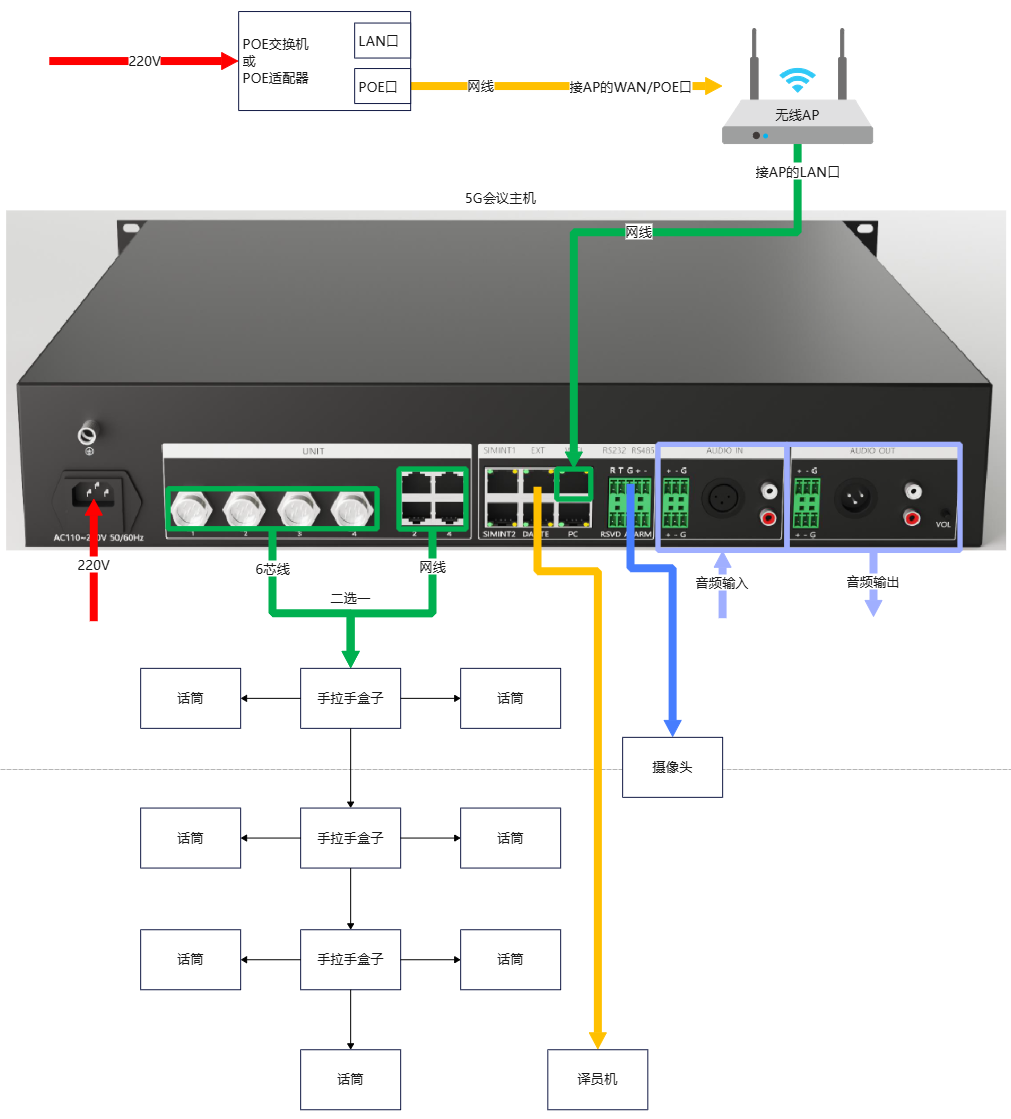

系統拓撲圖_雙口AP

系統註冊​

本系統使用註冊碼機制來作為授權管理的方法，以下是場景說明： 1）新裝置燒錄後就有三個月預設試用期，自燒錄之日開始計算； 2）逾時後，可以決定是否讓客戶繼續試用、試用多久； 3）客戶已確認購買，或者認為可以授權他永久使用時，生成永久註冊碼； 以上2，3可以使用https://zc.randvision.cn 註冊； 註冊碼輸入方法： 方法1：

  • 點選主機螢幕---「設定」----「註冊碼」，將機器碼、麥克風數量、試用時間提供給廠商人員，待回覆後，點選輸入框並輸入註冊碼；

方法2（推薦）：

資訊

註冊碼輸入後，主機會自動重新啟動；

有線通道選擇（可選步驟）​

  • 點選主機螢幕---「設定」----「有線麥克風通道」，點選選擇每個通道連線的是GX16航空頭還是RJ45網路埠；
危險

勿將普通網路裝置接入主機的UNIT RJ45網路埠，有可能會導致裝置燒毀。

簡單迴路測試​

  • 按系統連線章節連線好線纜後，依序將AP、麥克風、主機開機；
  • 本地音訊迴路：
  • 將音源從主機的AUDIO IN介面接入，並測試AUDIO OUT是否有聲音輸出；
  • 麥克風網路迴路：
  • 確認麥克風已連線網路、已連線主機後，點選麥克風的「發言」按鍵，進行發聲測試；
資訊
  • 麥克風開機時，會點亮麥克風桿指示燈、發言指示燈，直至連線上WIFI後熄滅；
  • 主機開機時，會等待WIFI網路埠插入有效網路線，直至插入後才會正常執行，此後前面板STATUS狀態指示燈會以1秒間隔持續閃爍；

設定麥克風角色​

  • 對於不帶螢幕的麥克風，按住發言鍵再開機，麥克風可變更角色（以「代表->主席->代表->…」依序變更，下同）；

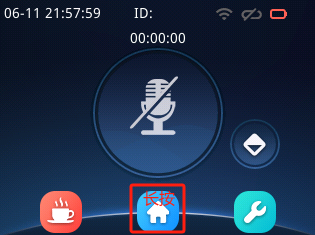

  • 對於帶螢幕的麥克風，進入麥克風螢幕首頁後，長按「HOME」按鈕5秒以上，麥克風可變更角色；

圖

資訊

主席麥克風開機時，所有指示燈會快速閃爍3次以表明該麥克風為主席身份。

會議模式​

  • 自由：代表麥克風和主席麥克風僅受最大發言人數的限制；
  • 先進先出：最後發言的麥克風會擠掉最早發言的麥克風，代表麥克風無法擠掉主席麥克風；
  • 限制：代表麥克風和主席麥克風僅受最大發言人數的限制；
  • 申請：主席發言不受限制，代表麥克風點選發言後，首先傳送申請給所有上線的主席，若任意一個主席批准後，代表麥克風進入發言狀態；若任意一個主席拒絕或者所有主席忽略後，代表麥克風回到待機狀態；
資訊

目前申請模式同時只允許一個代表麥克風發起申請，其餘代表麥克風發起申請時會被強制取消；

  • AI聲控：任意麥克風拾取到人聲後開啟麥克風；

編ID​

  • 點選主機螢幕---「設定」----「編ID」，點選輸入起始編號，點選「開始」；
  • 依序點選每個麥克風螢幕的編輯按鍵，完成對該麥克風的編號；
  • 結束後，點選主機螢幕的「停止」即可；
注意
  • 如果開機後麥克風編號有重複，則先關閉所有麥克風，將有衝突提示的麥克風重新編一次ID即可。
  • 如果主機與會議室不在同一房間，可網路訪問主機web後台，透過web後台來發起編ID操作；

設定麥克風IP​

  • 如果麥克風螢幕提示IP Conflict或者麥克風開機後所有指示燈在快速閃爍，說明該麥克風與其他麥克風有IP衝突，此時建議關閉其他麥克風，重新啟動該麥克風，並用控制台單獨設定該麥克風的IP；
資訊

此方法僅適用於有線麥克風；

發言/退出發言​

  • 在麥克風螢幕中的網路已連線、主機已連線的情況下，點選首頁的麥克風圖示即可發言/退出發言；
資訊

若麥克風帶有觸控開關或輕觸按鍵，亦可用於發言/退出發言；

主席優先權​

  • 當麥克風角色為主席時，可使用優先權功能，具體操作方法如下：
  • 對於不帶螢幕的麥克風，長按發言鍵3秒可以觸發優先權功能；
  • 對於帶螢幕的麥克風，長按發言鍵3秒、或點選螢幕的優先權圖示可以觸發優先權功能；

設定系統時間​

  • 當控制台連線主機後，主機會與控制台所在的電腦或平板對時；
  • 透過主機螢幕---「系統設定」---「時間設定」也可設定時間；
提示

僅設定主機時間即可，麥克風連線主機時會自動同步時間；

多語言設定​

  • 點選螢幕設定語言；
  • 使用控制台批次設定語言；
提示

若出廠需永久設定語言，建議使用控制台來設定；
