進階設定

麥克風管理​

  • 將電腦連線至無線AP（帳號密碼參考此處）, 並確保電腦與主機處於同一個IP網段；

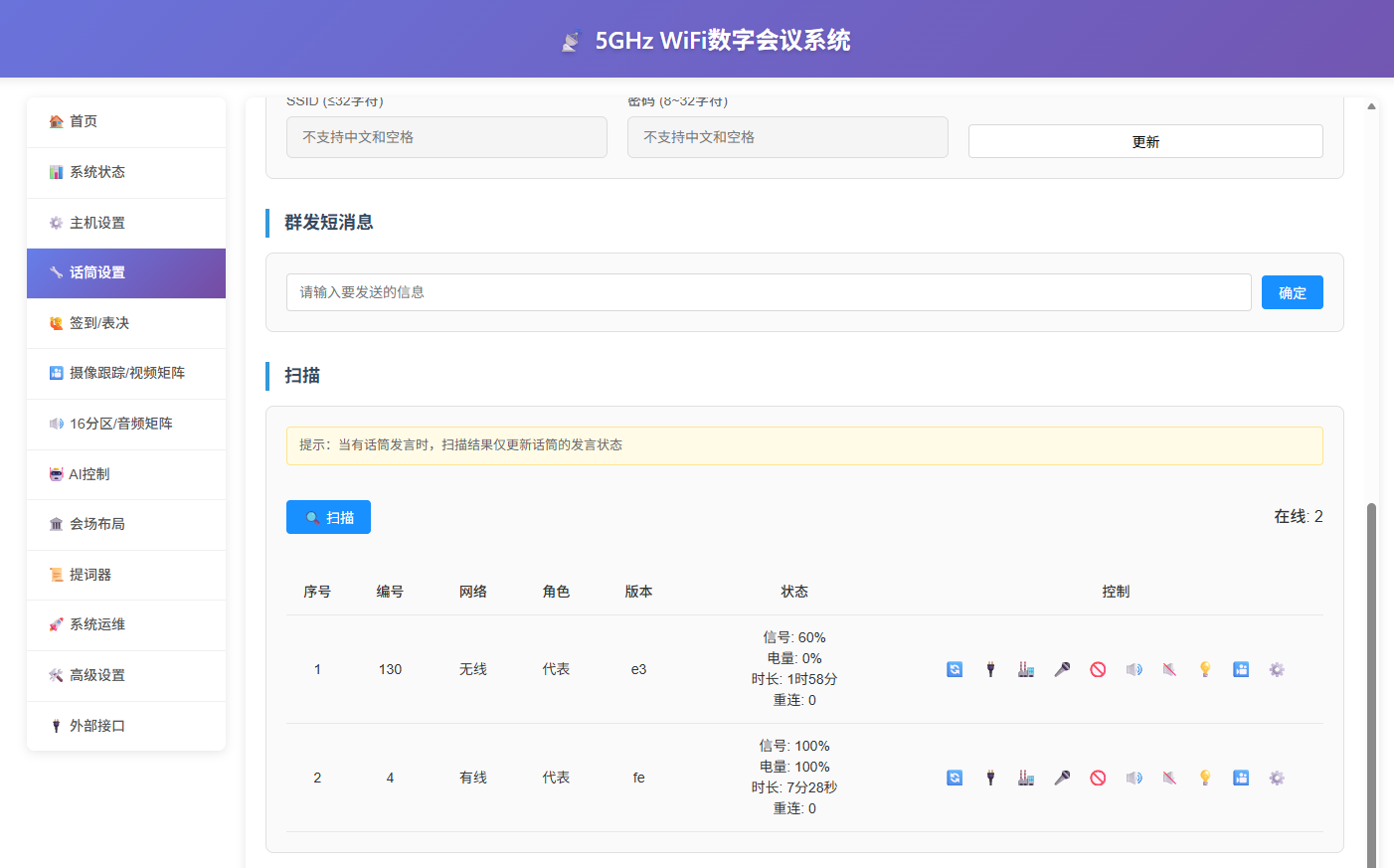

  • 開啟主機web後台---「麥克風設定」---「掃描」，等待3秒即可掃描出麥克風並進行操作；

圖

變更WIFI名稱與密碼​

  • 開啟所有要變更WIFI名稱的麥克風；

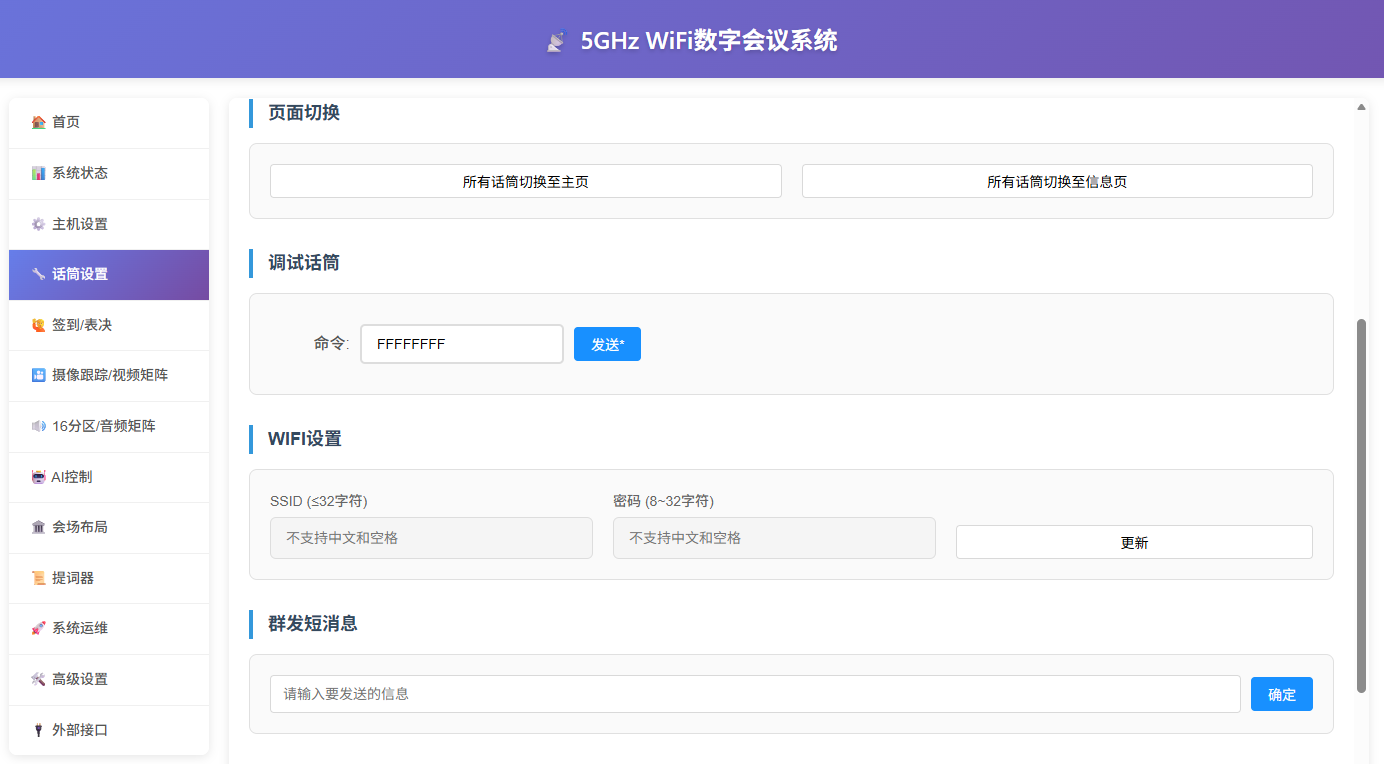

  • 開啟主機web後台---「麥克風設定」---「WIFI設定」；

圖

場景1：現場只有1個AP，將AP設定為新SSID和密碼

  • 在上圖的頁面中輸入新SSID和密碼，點選「更新」，麥克風更新後會自動重連新SSID；
  • 進入AP後台，將其設定為新的SSID及密碼；
  • 將新AP的SSID和密碼設定好，並重新啟動；
  • 確認AP已經正常運作，重新啟動麥克風，麥克風將連線新SSID；

場景2：現場有2個AP，去掉舊AP，更換新AP

  • 進入新AP後台，將其設定為新的SSID及密碼；
  • 等待新AP的訊號穩定（電腦或手機可以掃描到）；
  • 在上圖的頁面中輸入新SSID和密碼，點選「更新」，麥克風會更新後會自動嘗試重連新AP；
  • 關閉舊AP電源；

場景3：現場有多個AP，想區分開來，設定不同的SSID；

  • 先關閉其他AP，僅保留一台AP開啟；
  • 按順序完全執行場景1的所有操作；
  • 再對剩餘AP重頭執行場景3的所有操作；
注意
  • 若確認AP的新訊號穩定後（電腦或手機可以掃描到），麥克風始終未連線新AP，請將其復位後繼續連線即可；
  • 若想恢復成出廠的SSID和密碼，清參考「恢復原廠設定」章節操作；

多AP擴充​

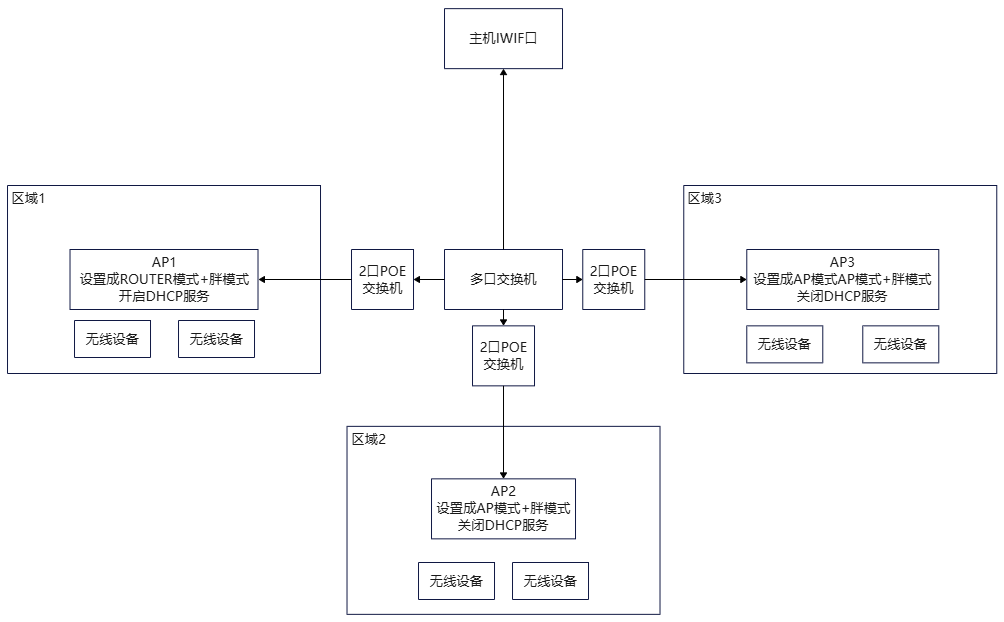

當會議室面積過大，或想將多個會議室的麥克風連線到同一個主機上，可使用多AP擴充功能來拓展5G WIFI AP的接入範圍，網路拓撲圖如下圖所示（以後者為例）：

圖

注意

此網路拓撲方式中，交換器上不可再接入其他路由器；

具體操作流程如下：

  • 關閉AP2、AP3…APn，開啟AP1，直接匯入出廠設定

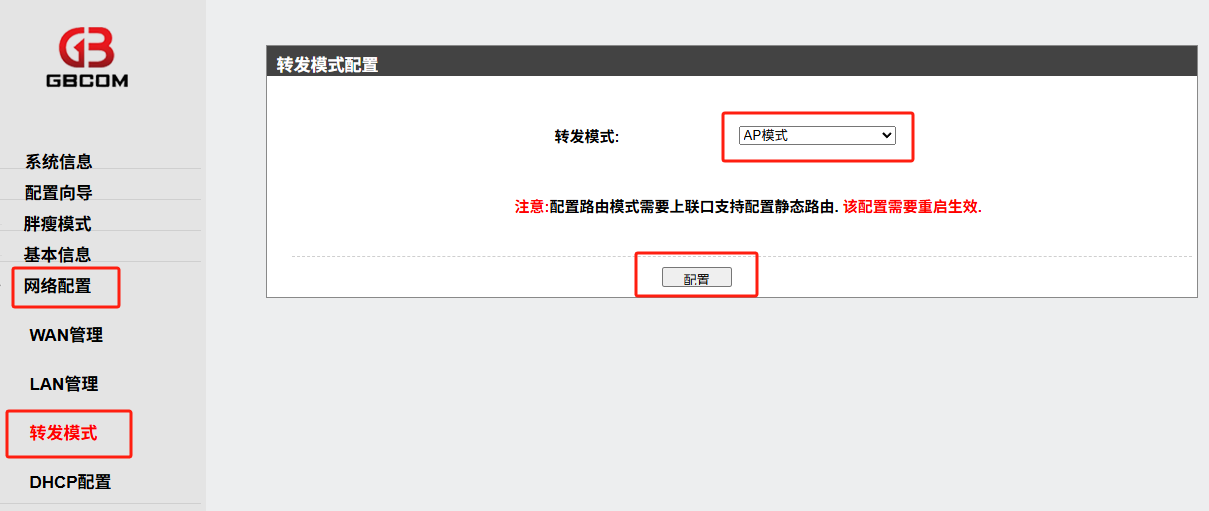

  • 關閉AP1，開啟AP2，先匯入出廠設定，然後重新登入，再按下圖所示將AP改為「AP模式」，確認即可；

圖

  • 同理設定AP3…APn；

隱藏WIFI網路​

針對保密單位的需求，可以將WIFI名稱隱藏，具體操作方法見下圖：

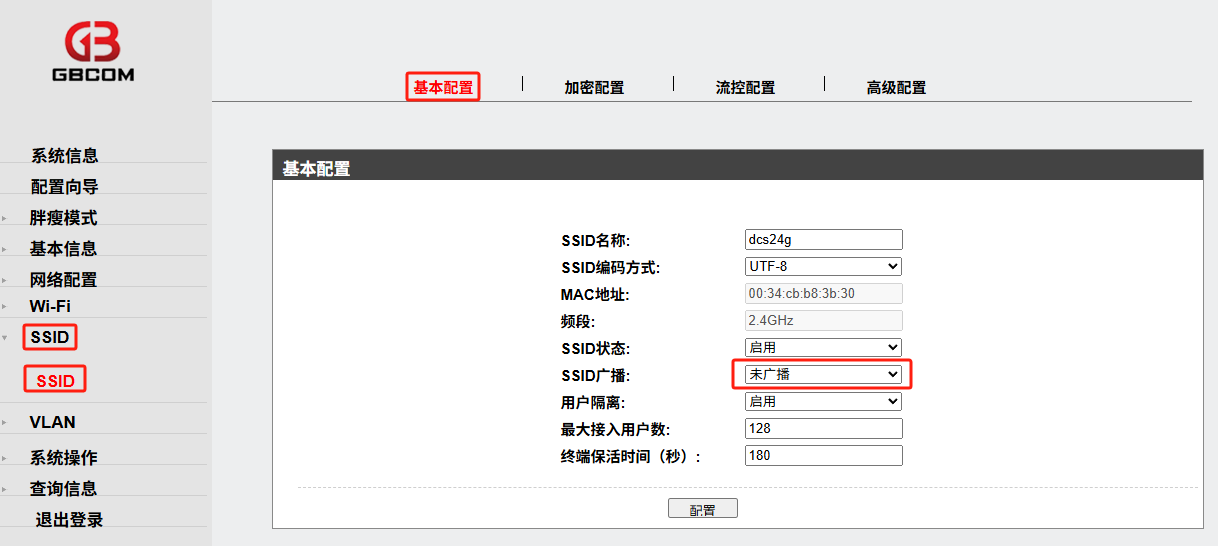

  • 隱藏2.4G WIFI

圖

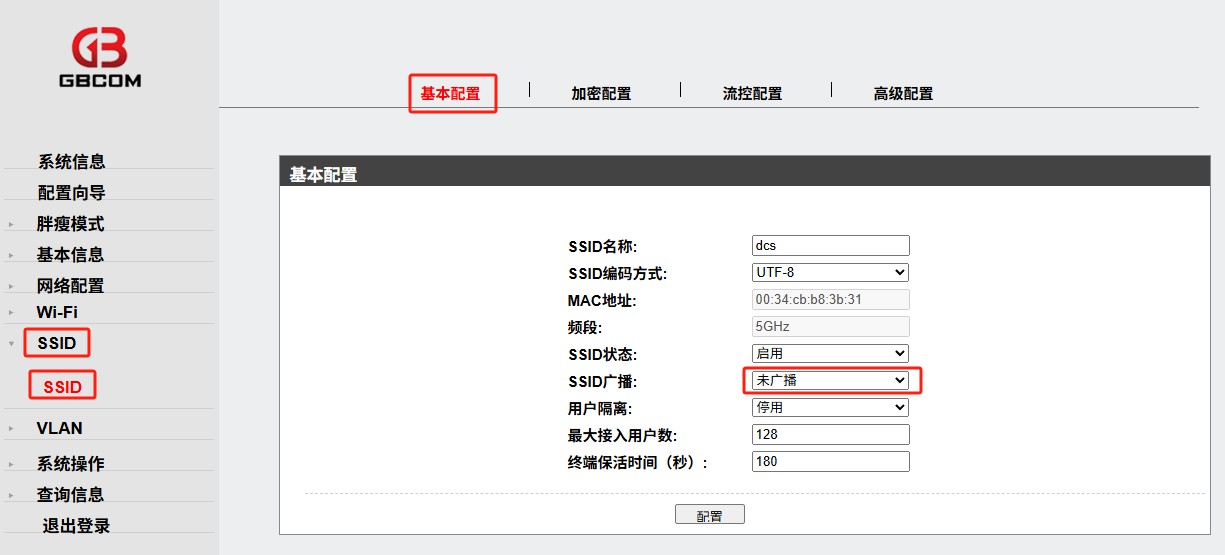

  • 隱藏5G WIFI

圖

主機做攝影機跟蹤​

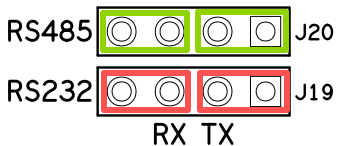

  • 設定好主機板上的跳線帽，選擇和攝影機之間的控制協定；

選擇RS485：短接綠色部分，斷開紅色部分； 選擇RS232：短接紅色部分，斷開綠色部分；

圖

  • 連線好主機的RS232介面與攝影機（或RS485與多台攝影機，注意+對+，-對-，不可接反）；
  • 電腦連至主機同一網路；

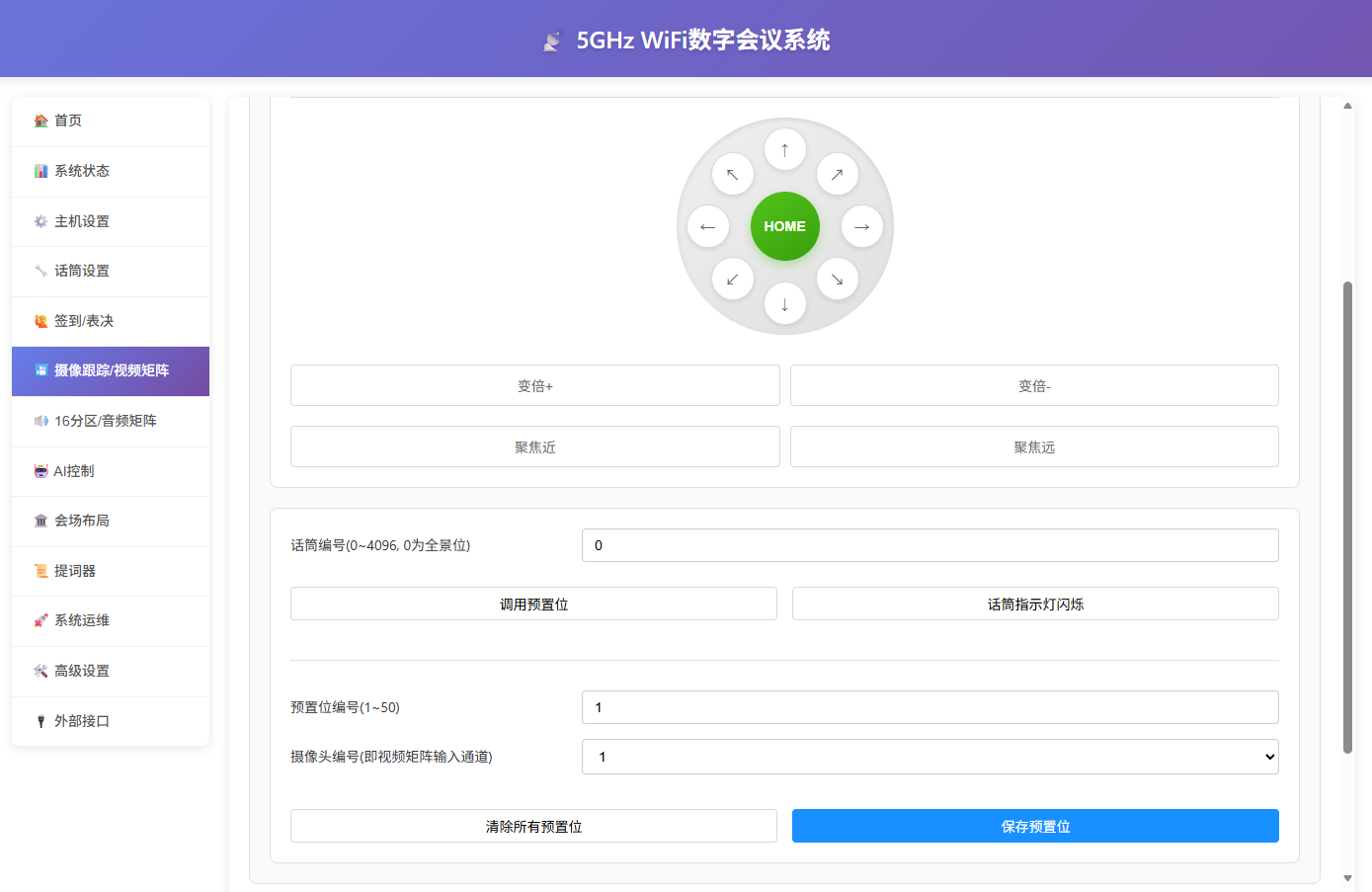

  • 開啟主機web後台---「攝影機跟蹤/影片矩陣」，如下圖所示；

圖

  • 設定好「攝影機編號（需和攝影機端的編號一致）」、「鮑率」、「攝影機協定」，然後點選右側PTZ移動按鈕，先確認攝影機是否能正常移動；

場景1：設定新的預設位置

  • 設定好「麥克風編號」、「攝影機編號」、「預設位置編號」，將攝影機移動到預定位置，點選「儲存預設位置」；
資訊

若預設位置編號重複儲存，則以最新的預設位置為準；

場景2：調整已設定過的預設位置

  • 輸入想調整的「麥克風編號」，點選「呼叫預設位置」，對應的麥克風指示燈被點亮，若之前已設定過預設位置，則此時攝影機將移動到預定位置，可將其再次移動到指定位置後，點選「儲存預設位置」，對應的麥克風指示燈熄滅，同時該操作將覆蓋之前的記錄；
資訊
  • 「開啟/關閉麥克風指示燈」僅用於輔助指示麥克風位置，無其他用途；
  • 攝影機跟蹤設定完畢後，再次編ID不需要重新設定攝影機跟蹤；
  • 想重新設定全部預設位置時，可點選「清除所有預設位置」；
  • 搭配內建4x4矩陣使用時，攝影機編號必須為1、2、3、4，並分別對應接入矩陣輸入的HDMI1 IN，HDMI2 IN，HDMI3 IN，HDMI4 IN；

中控做攝影機跟蹤​

  • 若現場另配有中控裝置，需透過中控裝置控制攝影機聯動時，可將主機和中控透過網路對接，具體方法如下：
  • 將主機和中控連線到同一個網路中；
  • 將中控的IP設定為192.168.10.222，埠20000,協定為UDP；
  • 麥克風發言時，主機將透過網路傳送UDP訊息到192.168.10.222:20000，訊息內容為開麥的麥克風ID號；

簽到​

  • 訪問主機web後台；
  • 管理參會人員

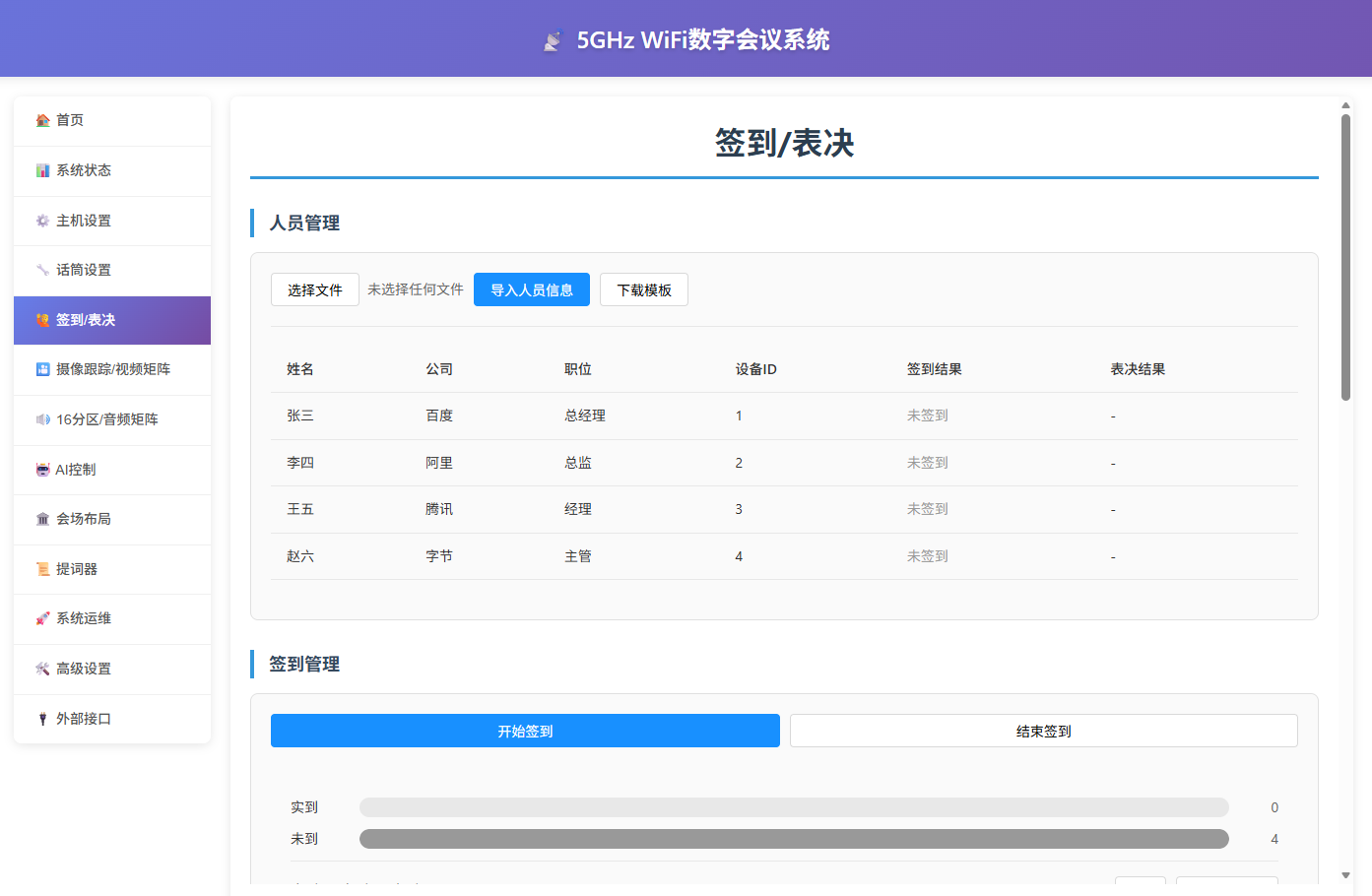

  • 下載範本---編輯參會人員的姓名、公司、職位、對應的麥克風ID號---匯入人員資訊；

圖

  • 發起簽到

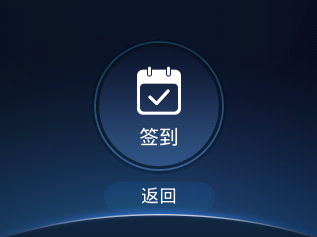

  • 點選「發起簽到」，此時麥克風螢幕將顯示簽到頁面，使用者點選簽到後會返回首頁表示簽到成功：

圖

  • 結束簽到

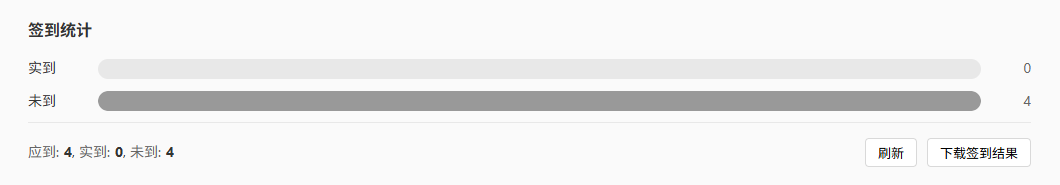

  • 待麥克風逐一簽到完畢後，點選「重新整理」即可顯示簽到結果，如下圖所示:

圖

投票/表決/評級​

  • 訪問主機web後台；
  • 新增自訂投票

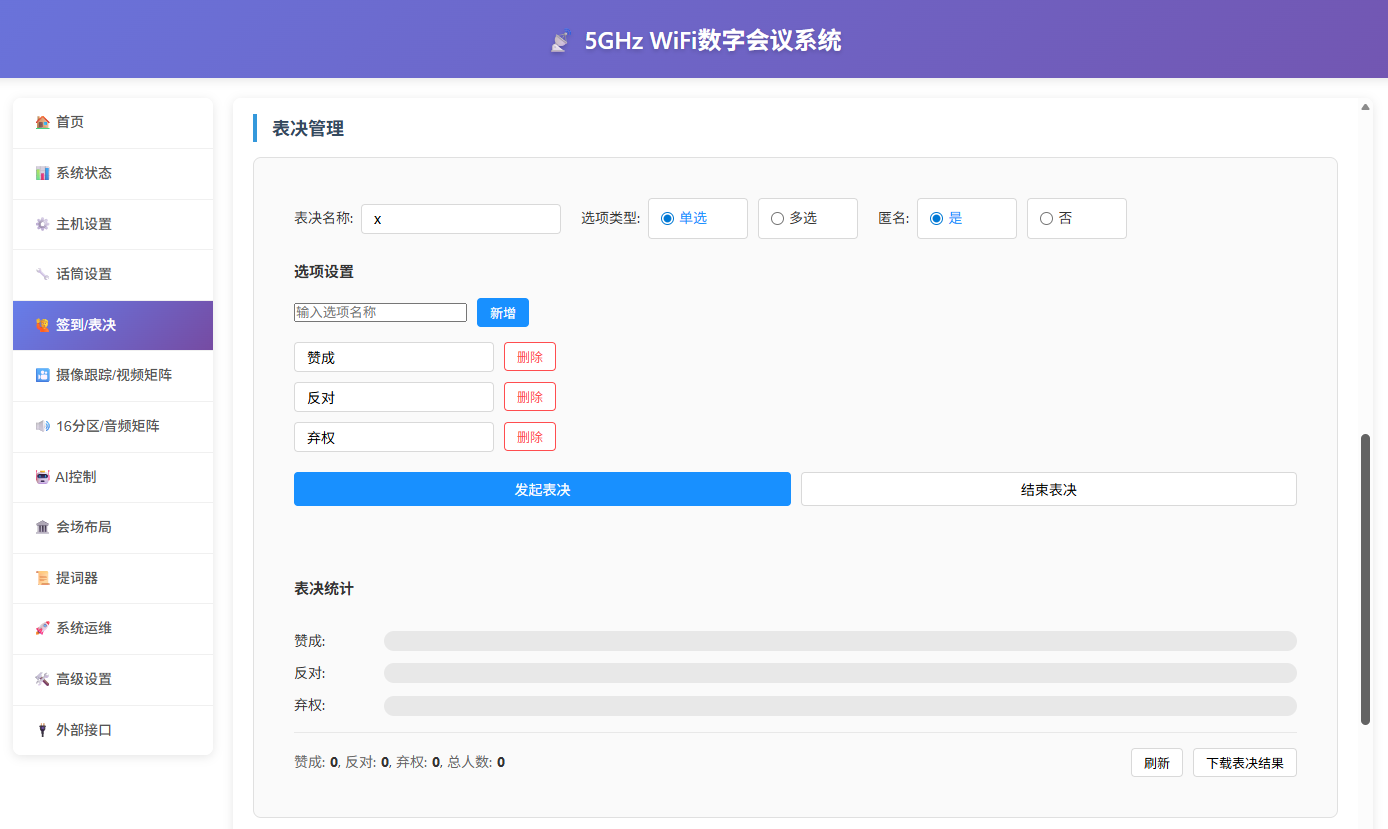

  • 按下圖新增一個投票/表決，選項最大為6個，每個選項中文字元數不超過4個，英文字元不超過8個；

圖

  • 發起表決

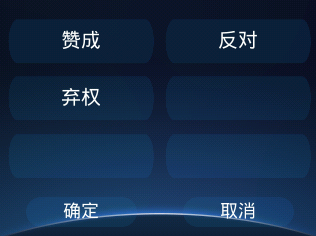

  • 點選「發起表決」，此時麥克風螢幕將顯示表決頁面，使用者點選選項並確定後，不後會返回首頁（可重新選擇並確定，以最終選擇為準）；

圖

  • 結束投票

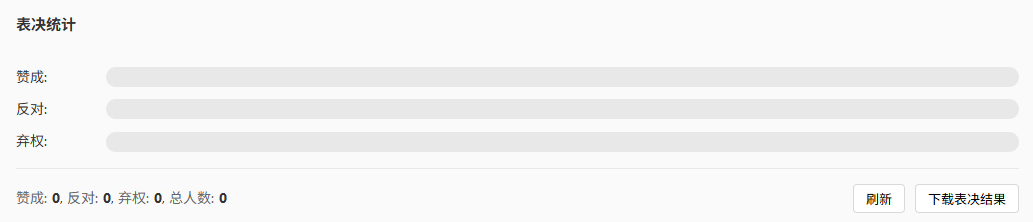

  • 待麥克風逐一表決完畢後，點選「重新整理」即可顯示表決結果，如下圖所示:

圖

語音轉寫（選配）​

  • 進入麥克風螢幕「設定頁」---「麥克風設定」，長按「設定」按鈕5秒以上，麥克風可切換到語音轉寫文字顯示頁面；

SDK對接​

主機可提供UDP/HTTP協定SDK給第三方裝置呼叫，可進行的呼叫包括：查詢主機狀態、取得麥克風清單、簽到、投票、表決聯動等，詳情請諮詢售前技術工程師；

系統資訊頁​

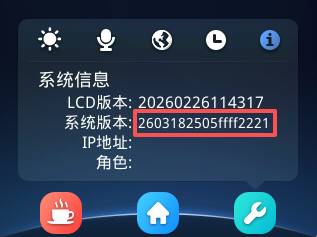

帶屏麥克風和主機使用資訊頁面來顯示系統狀態、運維資訊，每個欄位的意思解釋如下：

圖

  • LCD版本：目前螢幕的版本；
  • 系統版本：目前系統的版本，OTA升級後可核對此處；
  • IP位址：麥克風IP位址+AP訊號名稱首字元；
  • 角色：主席/代表/譯員機；

其中，系統版本的格式定義如下：

  • 260318：軟體版本時間戳；
  • 25：軟體版本唯一編號；
  • 05：硬體版本號；
  • ff: 預留；
  • ff: 預留；
  • 22：麥克風液晶螢幕類型；
  • 2：按鍵類型；
  • 1：電池數量；

圖

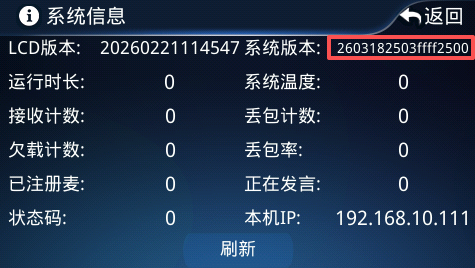

  • LCD版本：目前螢幕的版本；
  • 系統版本：目前系統的版本，OTA升級後可核對此處；
  • 執行時長：系統開機後累計的時長，單位為秒；
  • 系統溫度：系統核心部件的溫度，建議不超過60度；
  • 接收計數：主機累計已接收到的音訊資料封包的總數；
  • 掉封包計數：主機接收音訊時，累計掉封包的總數；
  • 欠載計數：主機需要、但音訊資料封包未及時送到時的累計總數；
  • 掉封包率：累計的掉封包數/累計的接收音訊總數，單位為萬分之1；
  • 已註冊麥克風：已連上主機的麥克風數量；
  • 正在發言：目前正在發言的麥克風數量；
  • 狀態碼：指示系統狀態，請檢視狀態碼說明章節；
  • 本機IP：主機IP位址；

其中，系統版本的格式定義如下：

  • 260318：軟體版本時間戳；
  • 25：軟體版本唯一編號；
  • 03：硬體版本號；
  • ff: 預留；
  • ff: 預留；
  • 25：主機液晶螢幕類型；
  • 0：預留；
  • 0：預留；
