Руководство по быстрому старту

Рисунок Рисунок

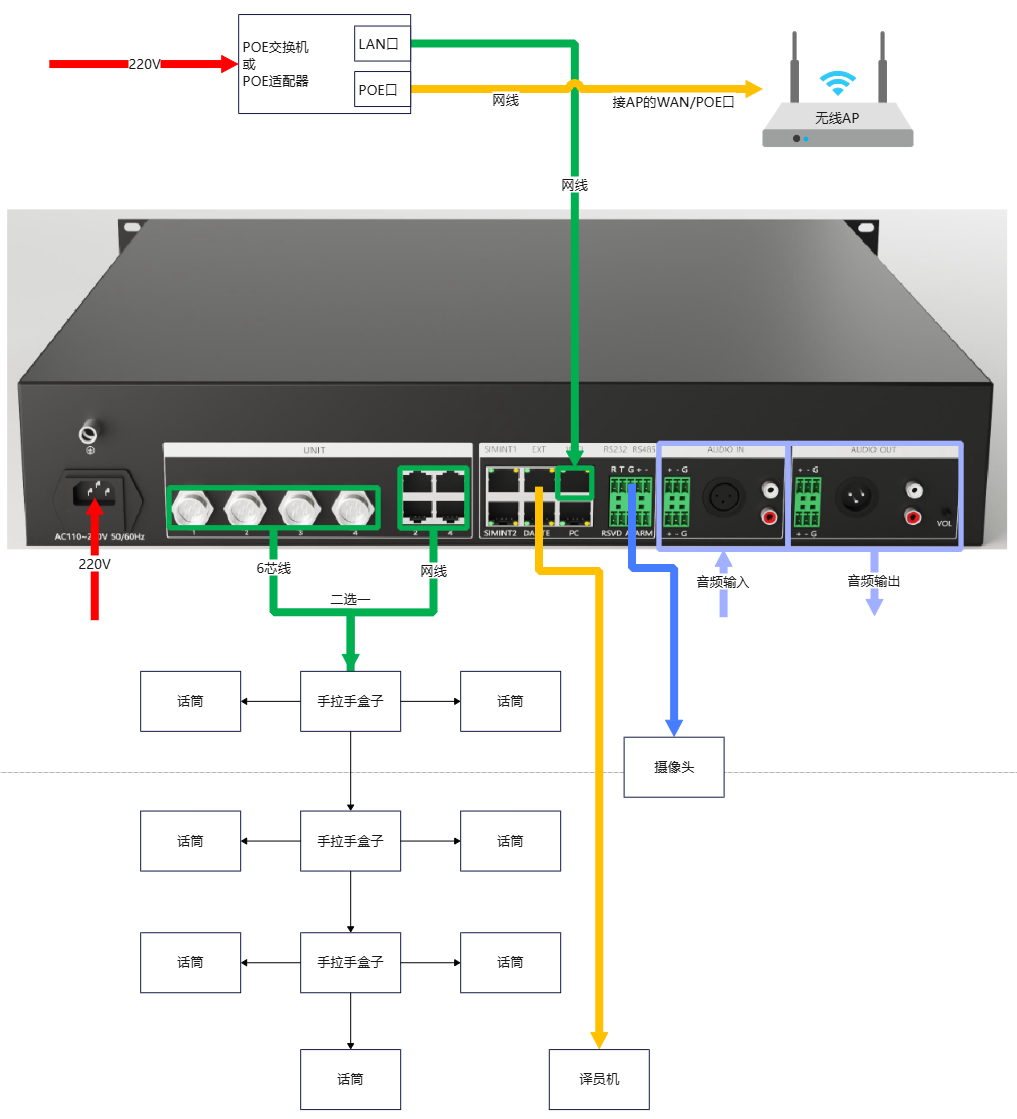

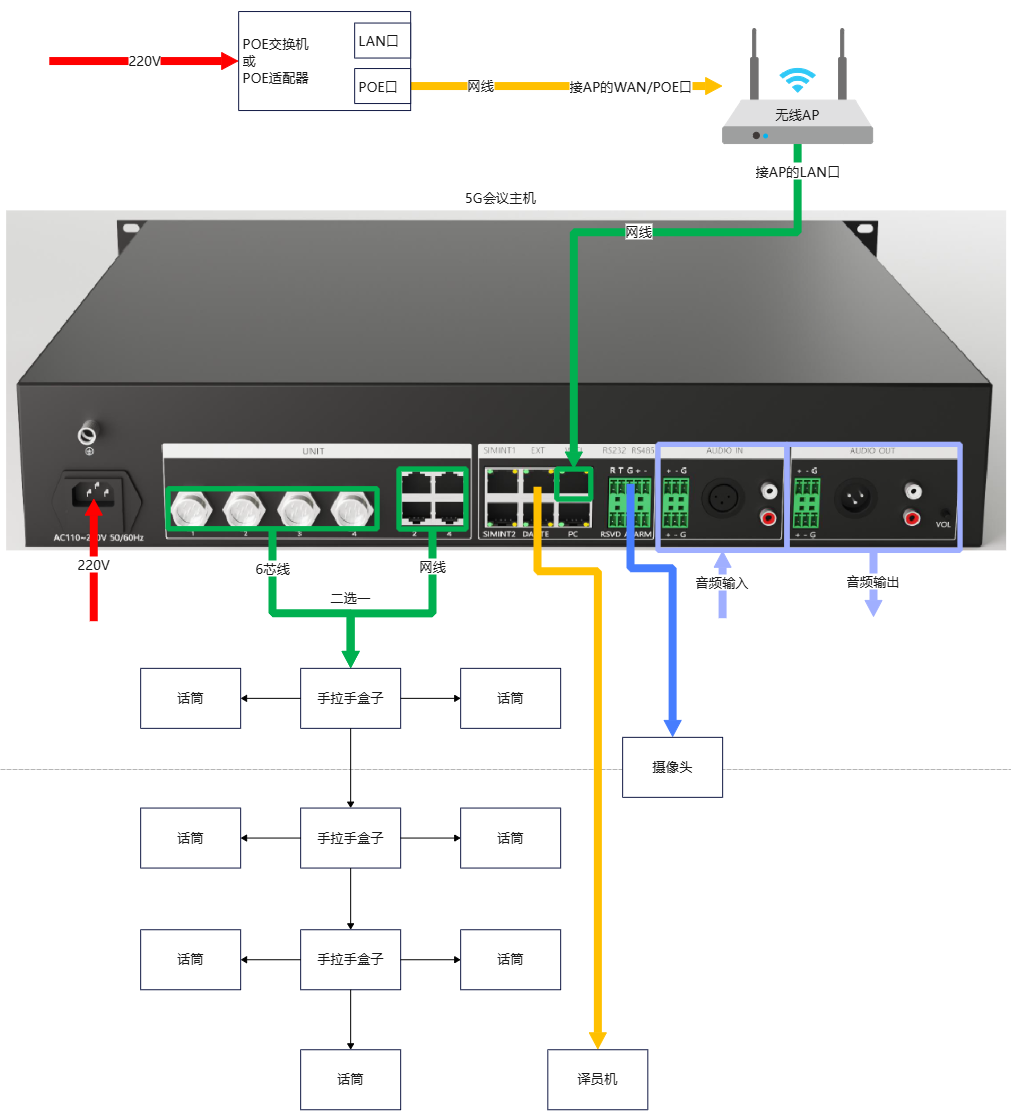

Подключение системы​

Подключите систему в следующем порядке:

  • Установите на место точку доступа (AP), микрофоны и центральный блок;
  • Подключите точку доступа к POE-коммутатору (или POE-источнику питания) сетевым кабелем;
  • Подключите POE-коммутатор к порту WIFI центрального блока сетевым кабелем;
  • Подключите проводные микрофоны к авиационным разъёмам UNIT1-4 или портам RJ45 центрального блока с помощью специальных кабелей (опциональный шаг);
  • Подключите центральный блок к звукоусилительному оборудованию аудиокабелями;
  • Подключите центральный блок к камере или центральному контроллеру с помощью кабелей последовательного порта RS232 или RS485;
  • Подключите сетевой шнур к интерфейсу питания центрального блока;
ВНИМАНИЕ
  • В месте установки и эксплуатации системы необходимо поддерживать чистоту, соответствующую температуру и влажность, хорошую вентиляцию, не закрывать отверстия для охлаждения;
  • Все выключатели питания, вилки, розетки и сетевые шнуры оборудования в системе должны обеспечивать электробезопасность;
  • Сначала подключите периферийные устройства, а затем подайте питание на систему.
  • При возникновении проблем обратитесь к разделу «FAQ»; если проблему не удаётся решить, свяжитесь с сервисным персоналом производителя.

Регистрация системы​

В данной системе для управления лицензиями используется механизм регистрационного кода. Описание сценариев приведено ниже:

  • Новые устройства после прошивки имеют пробный период по умолчанию три месяца, отсчитываемый с даты прошивки;
  • По истечении срока можно решить, разрешить ли клиенту продолжить пробное использование и на какой срок;
  • После подтверждения покупки клиентом, либо когда считается целесообразным предоставить постоянное разрешение на использование, генерируется постоянный регистрационный код;
  • Для пунктов 2 и 3 выше можно зарегистрироваться на сайте https://zc.randvision.cn;

Способы ввода регистрационного кода:

Способ 1:

  • Нажмите на экране центрального блока → «Настройки» → «Регистрационный код», предоставьте код устройства, количество микрофонов и срок пробного периода персоналу производителя. После получения ответа нажмите на поле ввода и введите регистрационный код;

Способ 2 (рекомендуется):

  • Подключите компьютер, мобильный телефон или планшет к точке доступа (AP) или порту EXT/LAN центрального блока (то есть к той же сети, что и центральный блок), откройте браузер, войдите в веб-интерфейс центрального блока по адресу http://192.168.10.111, нажмите «Настройки» → поле ввода «Регистрационный код» на веб-странице, вставьте код и нажмите «OK» для быстрого ввода.
Примечание

После ввода регистрационного кода центральный блок автоматически перезагрузится.

Выбор проводного канала (опциональный шаг)​

  • Нажмите на экране центрального блока → «Настройки» → «Проводной канал микрофона», нажмите, чтобы выбрать, к каждому каналу подключён авиационный разъём GX16 или порт RJ45;
ВНИМАНИЕ

Не подключайте обычные сетевые устройства к портам RJ45 UNIT центрального блока, это может привести к повреждению оборудования.

Простой тест петли​

  • После подключения кабелей согласно разделу «Подключение системы» последовательно включите точку доступа, микрофоны и центральный блок;
  • Локальное аудиопетля:
    • Подключите источник звука к интерфейсу AUDIO IN центрального блока и проверьте, есть ли звуковой сигнал на выходе AUDIO OUT;
  • Сетевая петля микрофона:
    • Убедитесь, что микрофон подключён к сети и к центральному блоку, затем нажмите кнопку «Говорить» на микрофоне для проверки звука;
Примечание
  • При включении микрофона загораются индикаторы на микрофонной стойке и индикатор речи, которые гаснут только после установления соединения с WIFI;
  • При включении центрального блока он ожидает вставки действительного сетевого кабеля в порт WIFI; только после этого начинается нормальная работа; после этого индикатор состояния STATUS на передней панели будет мигать с интервалом в одну секунду;

Рисунок

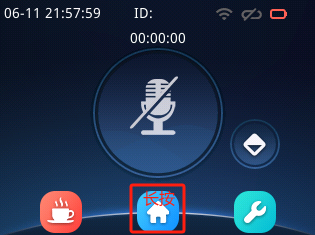

Настройка роли микрофона​

  • Для микрофонов без дисплея удерживайте кнопку речи при включении микрофона, чтобы изменить роль (изменение происходит по очереди: «Делегат → Председатель → Делегат → ...»);
  • Для микрофонов с дисплеем перейдите на главный экран дисплея микрофона, удерживайте кнопку «HOME» более 5 секунд, чтобы изменить роль;
Примечание

При включении микрофона председателя все индикаторы быстро мигнут 3 раза, указывая на то, что данный микрофон имеет роль председателя.

Режим конференции​

  • Свободный: микрофоны делегатов и председателя ограничены только максимальным количеством выступающих;
  • FIFO (первым вошёл — первым вышел): последний выступающий микрофон вытесняет самого раннего выступающего; микрофоны делегатов не могут вытеснить микрофон председателя;
  • Ограниченный: микрофоны делегатов и председателя ограничены только максимальным количеством выступающих;
  • Заявка: выступление председателя не ограничено; после нажатия делегатом кнопки «Говорить» заявка сначала отправляется всем председателям в сети; если любой из председателей одобрит заявку, делегат переходит в режим речи; если любой из председателей отклонит заявку или все председатели проигнорируют её, микрофон делегата возвращается в режим ожидания;
Примечание

В настоящее время в режиме заявки одновременно только один делегат может инициировать заявку; при попытке инициировать заявку другими делегатами она будет принудительно отменена.

  • Голосовое управление ИИ: любой микрофон включается при захвате человеческой речи;

Назначение идентификатора​

  • Нажмите на экране центрального блока → «Настройки» → «Назначить ID», нажмите для ввода начального номера, затем нажмите «Старт»;
  • Поочерёдно нажимайте кнопку редактирования на дисплее каждого микрофона для завершения нумерации данного микрофона;
  • По окончании нажмите «Стоп» на экране центрального блока;
ВНИМАНИЕ
  • Если после включения обнаружится повторяющийся номер микрофона, сначала выключите все микрофоны, затем переназначьте ID микрофону с конфликтным сообщением.
  • Если центральный блок и конференц-зал находятся в разных помещениях, можно получить доступ к веб-интерфейсу центрального блока через сеть и инициировать операцию назначения ID оттуда.

Настройка IP микрофона​

  • Если на дисплее микрофона отображается «IP Conflict» или после включения все индикаторы быстро мигают, это означает конфликт IP с другим микрофоном. В этом случае рекомендуется выключить остальные микрофоны, перезагрузить данный микрофон и настроить его IP отдельно через консоль;
Примечание

Данный метод применим только к проводным микрофонам.

Включение / выключение речи​

  • Когда на дисплее микрофона отображается, что сеть подключена и центральный блок подключён, нажмите на значок микрофона на главном экране для включения или выключения речи;
Примечание

Если на микрофоне имеется сенсорный выключатель или лёгкая кнопка касания, её также можно использовать для включения / выключения речи.

Приоритет председателя​

  • Когда роль микрофона — председатель, можно использовать функцию приоритета. Порядок действий следующий:
    • Для микрофонов без дисплея удерживайте кнопку речи 3 секунды для активации функции приоритета;
    • Для микрофонов с дисплеем удерживайте кнопку речи 3 секунды или нажмите на значок приоритета на экране для активации функции приоритета;

Настройка системного времени​

  • Когда консоль подключена к центральному блоку, он синхронизирует время с компьютером или планшетом, на котором запущена консоль;
  • Время также можно настроить через экран центрального блока → «Системные настройки» → «Настройка времени»;
Примечание

Достаточно настроить время только на центральном блоке; микрофоны автоматически синхронизируют время при подключении к центральному блоку.

Настройка языка​

  • Нажмите на экране для выбора языка;
  • Используйте консоль для массовой настройки языка;
Примечание

Если необходимо постоянно установить язык на заводе, рекомендуется использовать для этого консоль.
