고급 설정

마이크 관리​

  • 컴퓨터를 무선 AP에 연결하십시오 (계정 비밀번호는 여기를 참조하십시오), 컴퓨터와 호스트가 동일한 IP 네트워크 세그먼트에 있는지 확인하십시오;

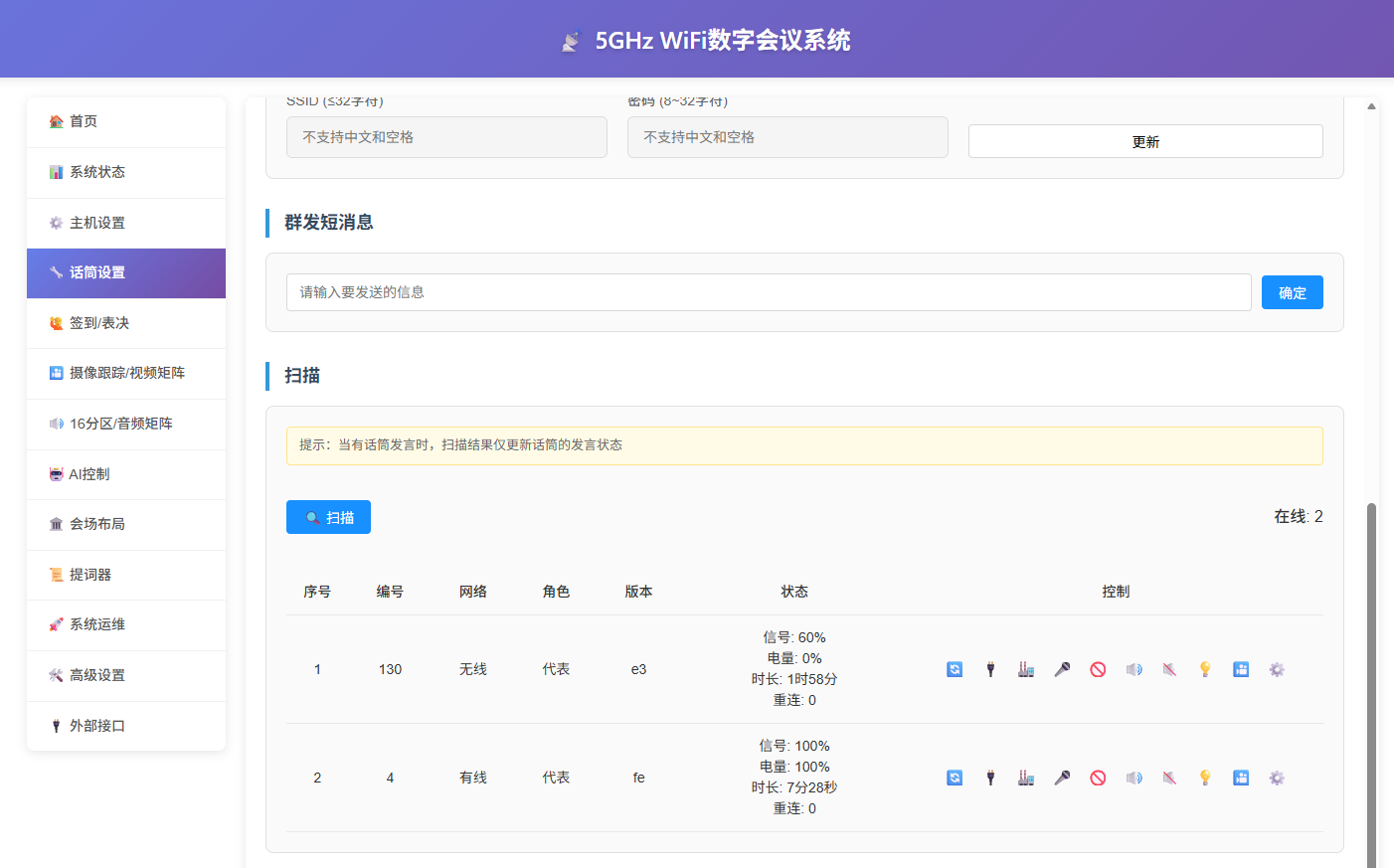

  • 호스트 웹 백그라운드를 열고 --- "마이크 설정" --- "스캔"을 클릭하고 3초 동안 기다리면 마이크가 스캔되어 작업을 수행할 수 있습니다;

그림

WIFI 이름 및 비밀번호 변경​

  • WIFI 이름을 변경할 모든 마이크를 켭니다;

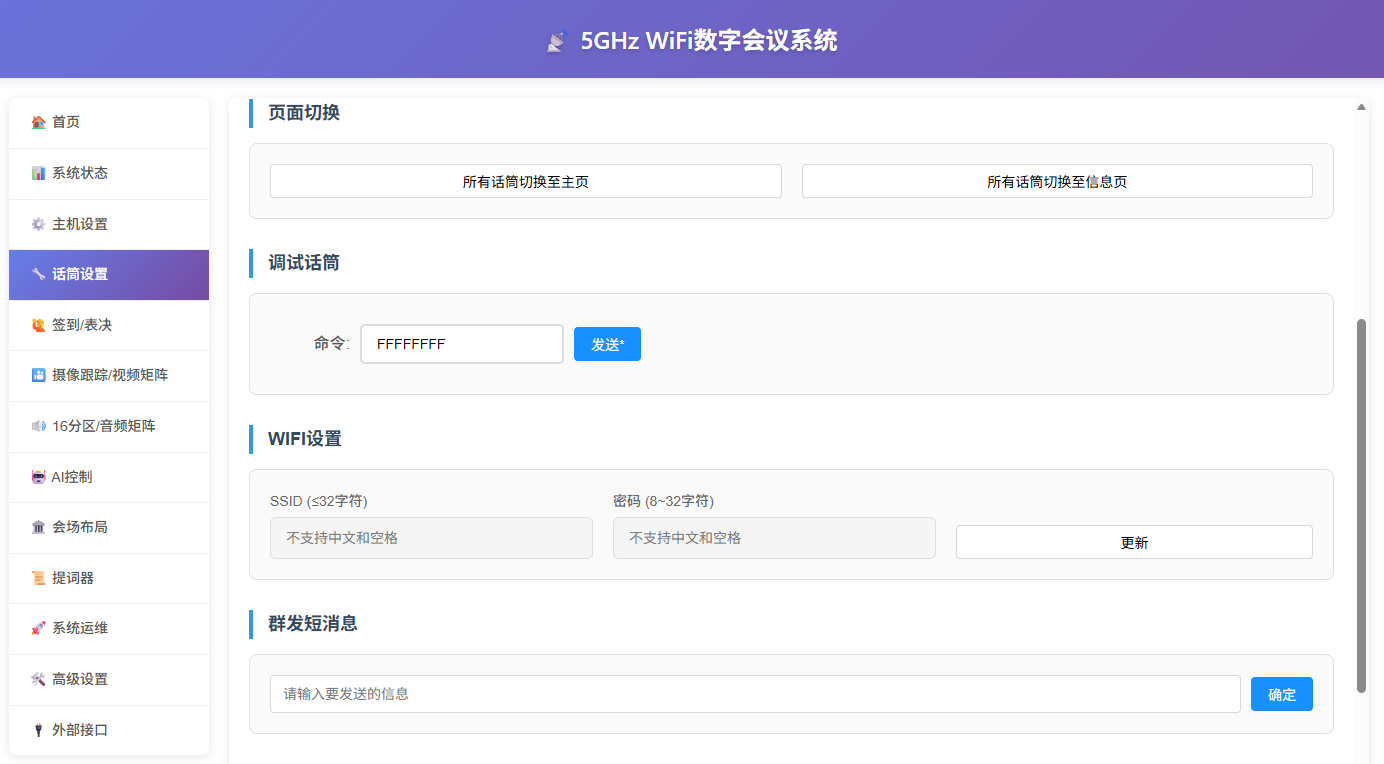

  • 호스트 웹 백그라운드를 열고 --- "마이크 설정" --- "WIFI 설정";

그림

장면 1: 현장에 AP가 1개만 있는 경우, AP를 새 SSID와 비밀번호로 설정

  • 위 그림의 페이지에서 새 SSID와 비밀번호를 입력하고 "업데이트"를 클릭하면 마이크가 업데이트된 후 새 SSID에 자동으로 재연결됩니다;
  • AP 백그라운드에 접속하여 새 SSID 및 비밀번호로 설정합니다;
  • 새 AP의 SSID와 비밀번호를 설정한 후 재시작합니다;
  • AP가 정상적으로 작동하는지 확인한 후 마이크를 재시작하면 마이크가 새 SSID에 연결됩니다;

장면 2: 현장에 AP가 2개 있는 경우, 기존 AP를 제거하고 새 AP로 교체

  • 새 AP 백그라운드에 접속하여 새 SSID 및 비밀번호로 설정합니다;
  • 새 AP의 신호가 안정될 때까지 기다립니다 (컴퓨터 또는 휴대폰으로 스캔할 수 있어야 함);
  • 위 그림의 페이지에서 새 SSID와 비밀번호를 입력하고 "업데이트"를 클릭하면 마이크가 업데이트된 후 새 AP에 자동으로 재연결을 시도합니다;
  • 기존 AP 전원을 끕니다;

장면 3: 현장에 여러 AP가 있고 이를 구분하기 위해 다른 SSID로 설정하려는 경우

  • 먼저 다른 AP를 끄고 한 대의 AP만 켭니다;
  • 장면 1의 모든 작업을 순서대로 완전히 실행합니다;
  • 나머지 AP에 대해 장면 3의 모든 작업을 처음부터 다시 실행합니다;
경고
  • AP의 새 신호가 안정된 후(컴퓨터 또는 휴대폰으로 스캔할 수 있어야 함) 마이크가 새 AP에 연결되지 않으면 마이크를 복원한 후 계속 연결하면 됩니다;
  • 공장 초기 SSID와 비밀번호로 복원하려면 "공장 초기화" 장을 참조하십시오;

다중 AP 확장​

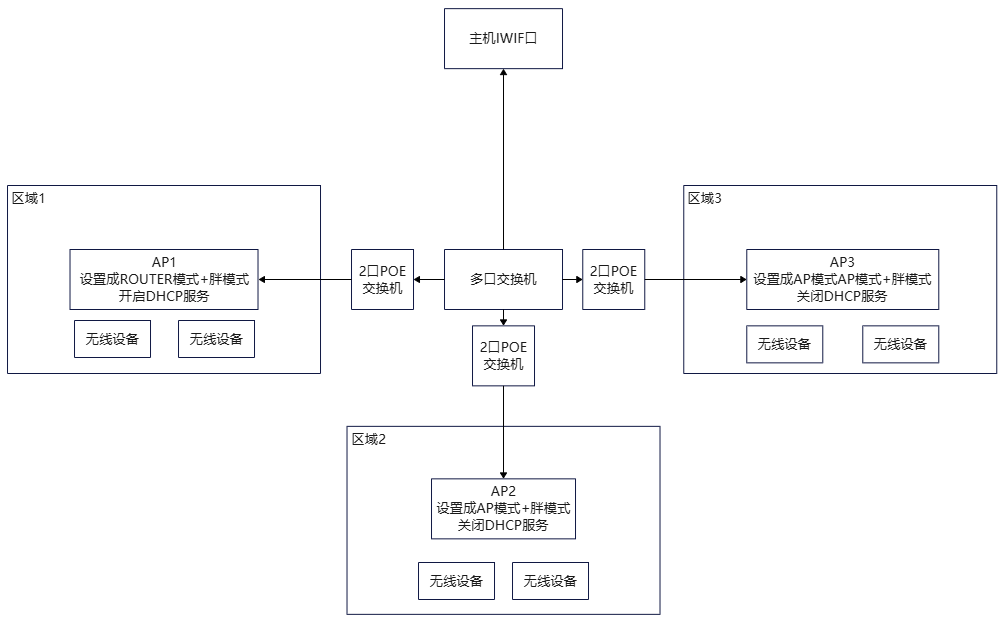

회의실 면적이 너무 크거나 여러 회의실의 마이크를 하나의 호스트에 연결하려는 경우, 다중 AP 확장 기능을 사용하여 5G WIFI AP의 접근 범위를 확장할 수 있습니다. 네트워크 토폴로지 다이어그램은 다음과 같습니다 (후자를 예로 들어 설명합니다):

그림

경고

이 네트워크 토폴로지 방식에서는 스위치에 다른 라우터를 연결할 수 없습니다;

구체적인 작업 흐름은 다음과 같습니다:

  • AP2, AP3...APn을 끄고 AP1을 켠 후 공장 설정을 직접 가져옵니다;

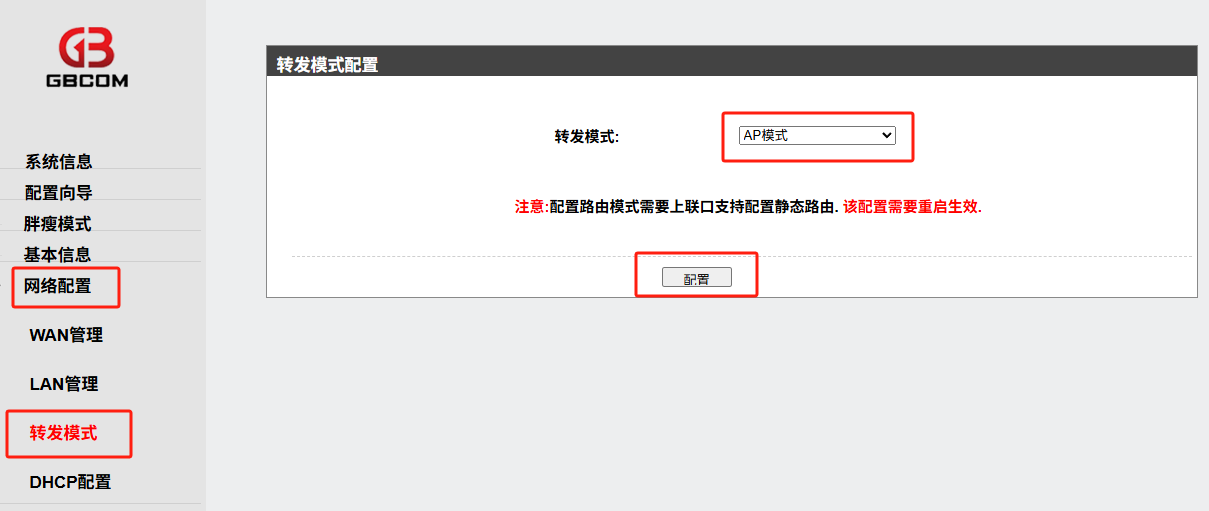

  • AP1을 끄고 AP2를 켠 후 공장 설정을 먼저 가져온 다음 다시 로그인한 후 아래 그림과 같이 AP를 "AP 모드"로 변경한 후 확인합니다;

그림

  • 마찬가지로 AP3...APn을 설정합니다;

WIFI 네트워크 숨기기​

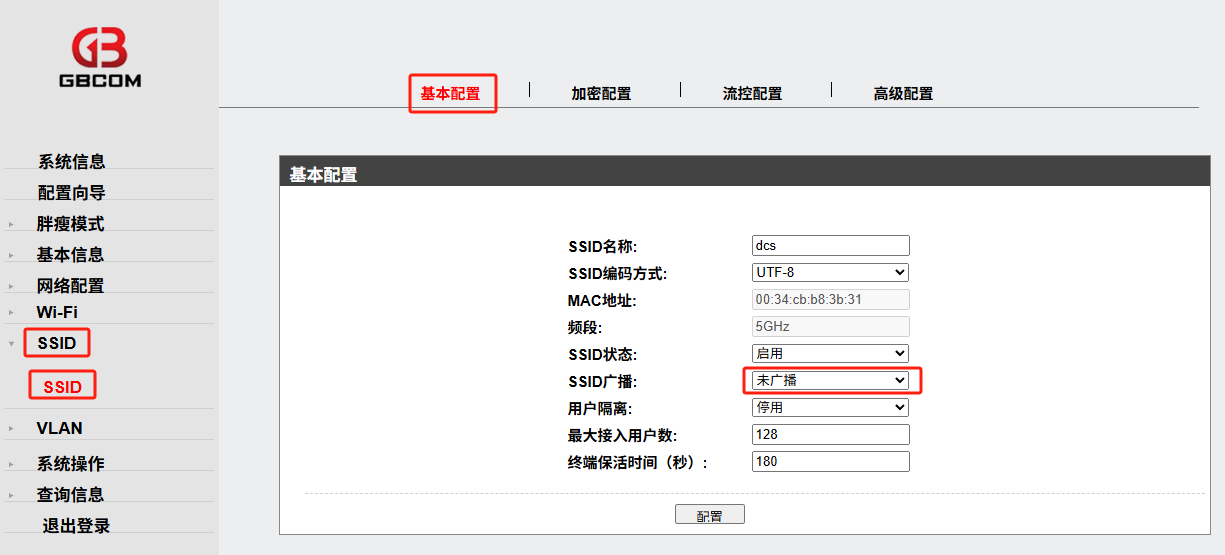

기밀 단위의 요구에 따라 WIFI 이름을 숨길 수 있습니다. 구체적인 작업 방법은 다음 그림과 같습니다:

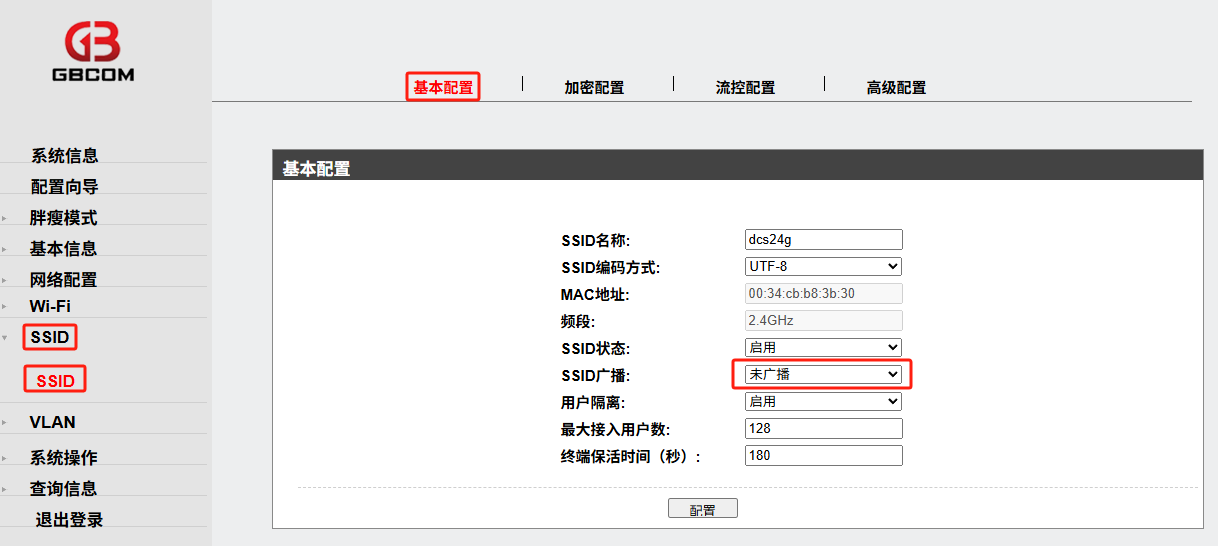

  • 2.4G WIFI 숨기기

그림

  • 5G WIFI 숨기기

그림

호스트로 카메라 추적​

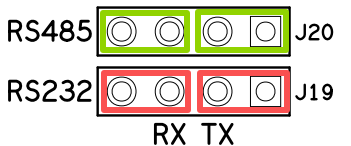

  • 메인보드의 점퍼캡을 설정하여 카메라와의 제어 프로토콜을 선택합니다;

RS485 선택: 녹색 부분을 단락 처리하고 빨간색 부분을 개방; RS232 선택: 빨간색 부분을 단락 처리하고 녹색 부분을 개방;

그림

  • 호스트의 RS232 인터페이스와 카메라를 연결합니다 (또는 RS485와 여러 대의 카메라를 연결합니다. + 대 +, - 대 -로 연결해야 하며 반대로 연결하면 안 됩니다);
  • 컴퓨터를 호스트와 동일한 네트워크에 연결합니다;

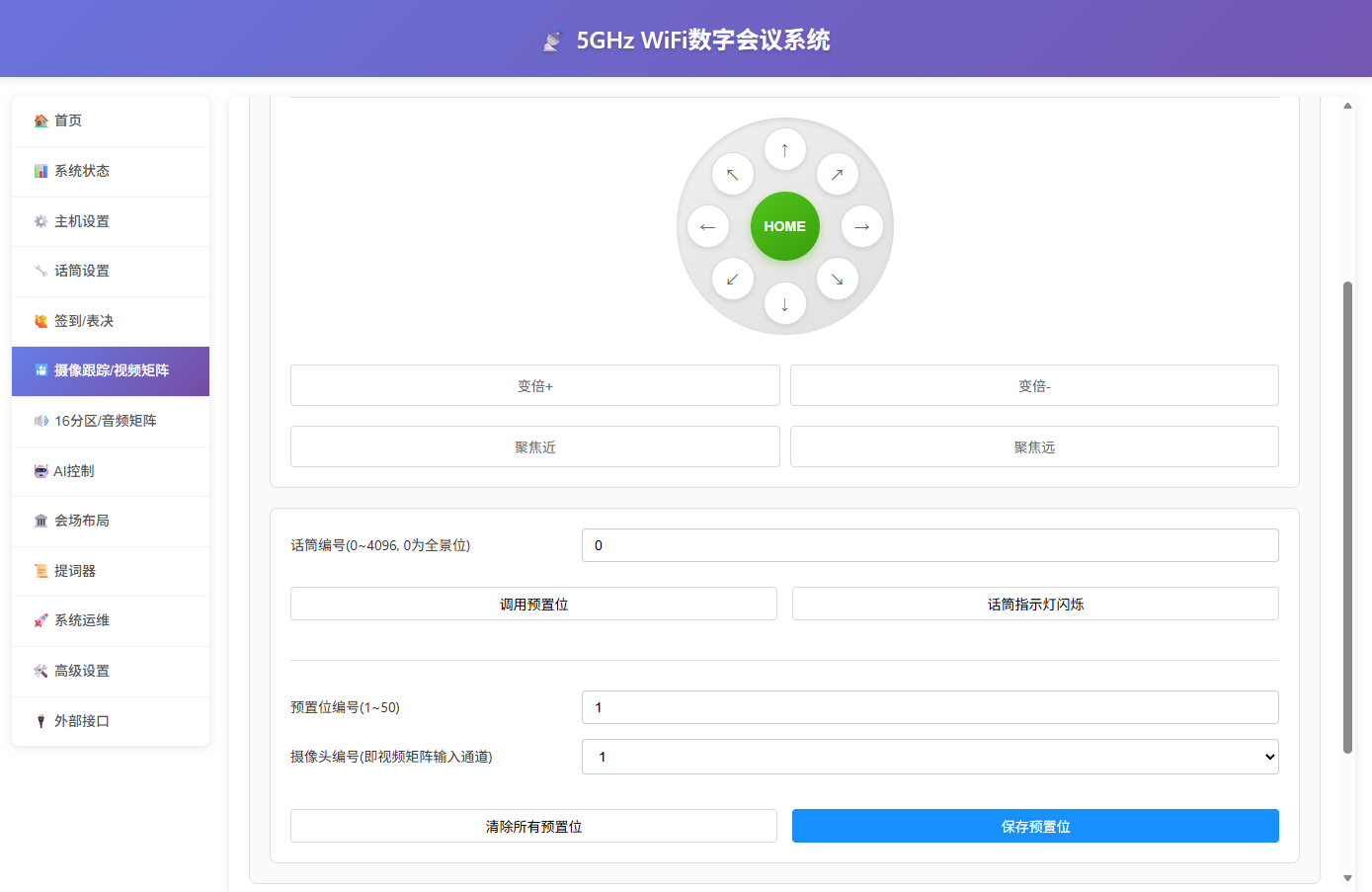

  • 호스트 웹 백그라운드를 열고 --- "카메라 추적/비디오 매트릭스"를 클릭하면 다음 그림과 같습니다;

그림

  • "카메라 번호(카메라 단말의 번호와 일치해야 함)", "볼레이트", "카메라 프로토콜"을 설정한 후 오른쪽 PTZ 이동 버튼을 클릭하여 카메라가 정상적으로 이동하는지 먼저 확인합니다;

장면 1: 새 프리셋 위치 설정

  • "마이크 번호", "카메라 번호", "프리셋 번호"를 설정한 후 카메라를 예정 위치로 이동시킨 후 "프리셋 저장"을 클릭합니다;
정보

프리셋 번호가 중복 저장되면 최신 프리셋이 적용됩니다;

장면 2: 이미 설정된 프리셋 위치 조정

  • 조정하려는 "마이크 번호"를 입력하고 "프리셋 호출"을 클릭하면 해당 마이크 표시등이 켜집니다. 이전에 프리셋을 설정한 경우 카메라가 예정 위치로 이동합니다. 카메라를 다시 지정 위치로 이동시킨 후 "프리셋 저장"을 클릭하면 해당 마이크 표시등이 꺼지면서 이전 기록이 덮어쓰여집니다;
정보
  • "마이크 표시등 켜기/끄기"는 마이크 위치를 보조적으로 표시하는 용도로만 사용되며 다른 용도는 없습니다;
  • 카메라 추적 설정이 완료된 후 ID를 다시 편집해도 카메라 추적을 다시 설정할 필요가 없습니다;
  • 모든 프리셋을 다시 설정하려면 "모든 프리셋 지우기"를 클릭할 수 있습니다;
  • 내장 4x4 매트릭스와 함께 사용할 때 카메라 번호는 반드시 1, 2, 3, 4여야 하며 각각 매트릭스 입력의 HDMI1 IN, HDMI2 IN, HDMI3 IN, HDMI4 IN에 해당해야 합니다;

중앙 제어로 카메라 추적​

  • 현장에 별도의 중앙 제어 장치가 있는 경우 중앙 제어 장치를 통해 카메라 연동을 제어해야 하는 경우 호스트와 중앙 제어 장치를 네트워크로 연결할 수 있습니다. 구체적인 방법은 다음과 같습니다:
  • 호스트와 중앙 제어 장치를 동일한 네트워크에 연결합니다;
  • 중앙 제어 장치의 IP를 192.168.10.222로 설정하고 포트는 20000, 프로토콜은 UDP로 설정합니다;
  • 마이크로 발언할 때 호스트는 네트워크를 통해 UDP 메시지를 192.168.10.222:20000으로 보냅니다. 메시지 내용은 마이크 ON 상태의 마이크 ID 번호입니다;

체크인​

  • 호스트 웹 백그라운드에 접속합니다;
  • 참석자 관리

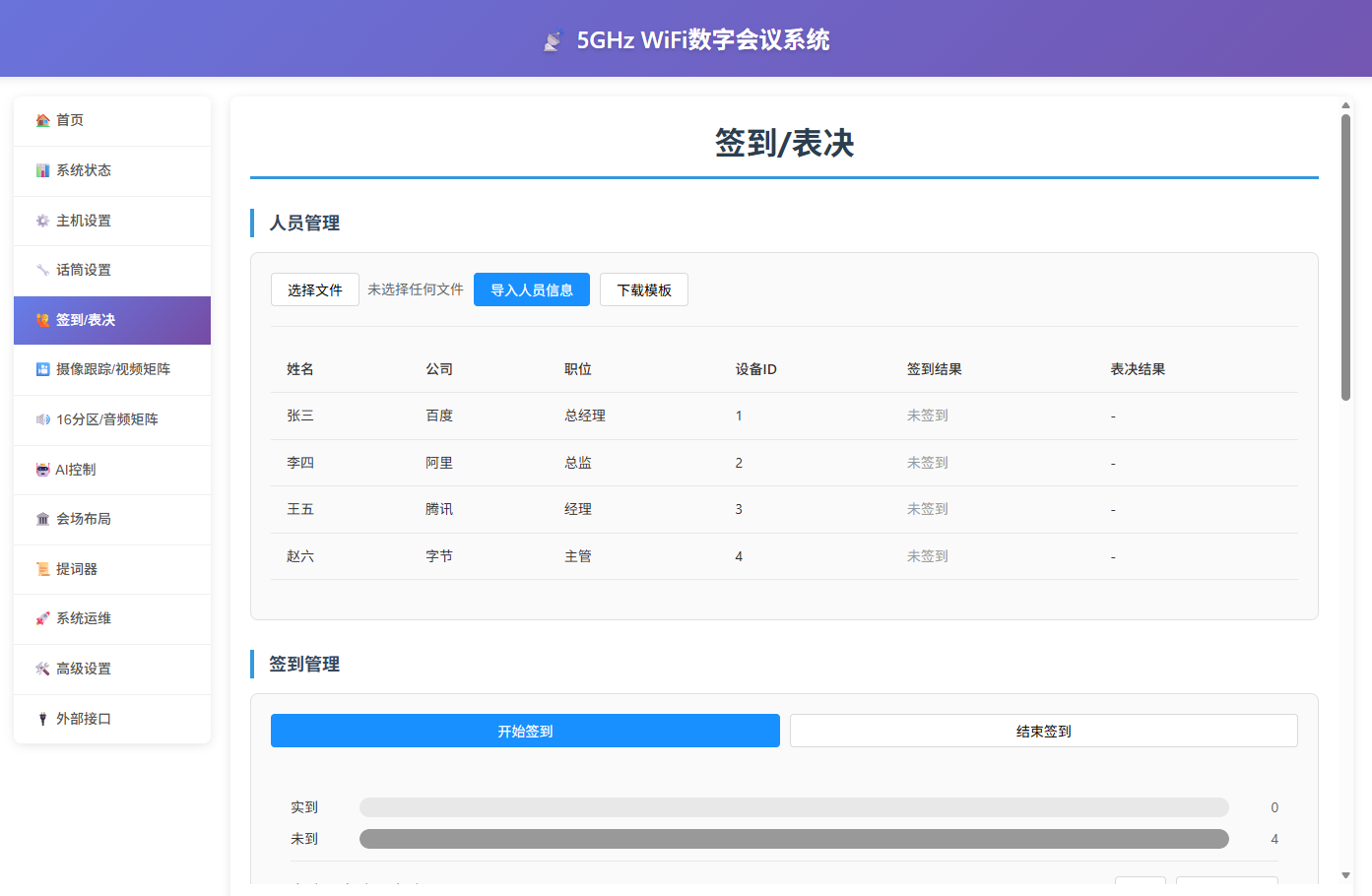

  • 템플릿 다운로드 --- 참석자의 이름, 회사, 직위, 해당 마이크 ID 번호를 편집 --- 인원 정보 가져오기;

그림

  • 체크인 시작

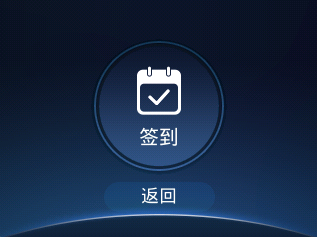

  • "체크인 시작"을 클릭하면 마이크 디스플레이에 체크인 페이지가 표시되며, 사용자가 체크인을 클릭하면 홈화면로 돌아가 체크인 성공을 나타냅니다:

그림

  • 체크인 종료

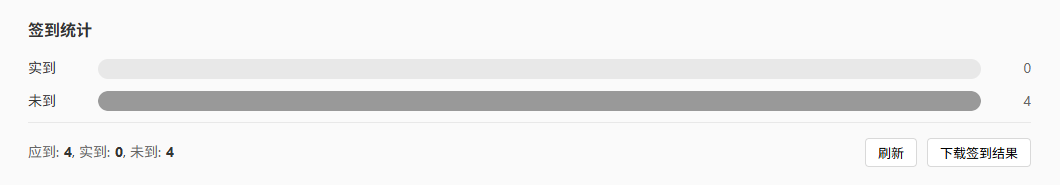

  • 마이크가 하나씩 체크인을 완료한 후 "새로고침"을 클릭하면 체크인 결과가 표시됩니다. 아래 그림과 같습니다:

그림

투표/표결/등급 평가​

  • 호스트 웹 백그라운드에 접속합니다;
  • 사용자 정의 투표 추가

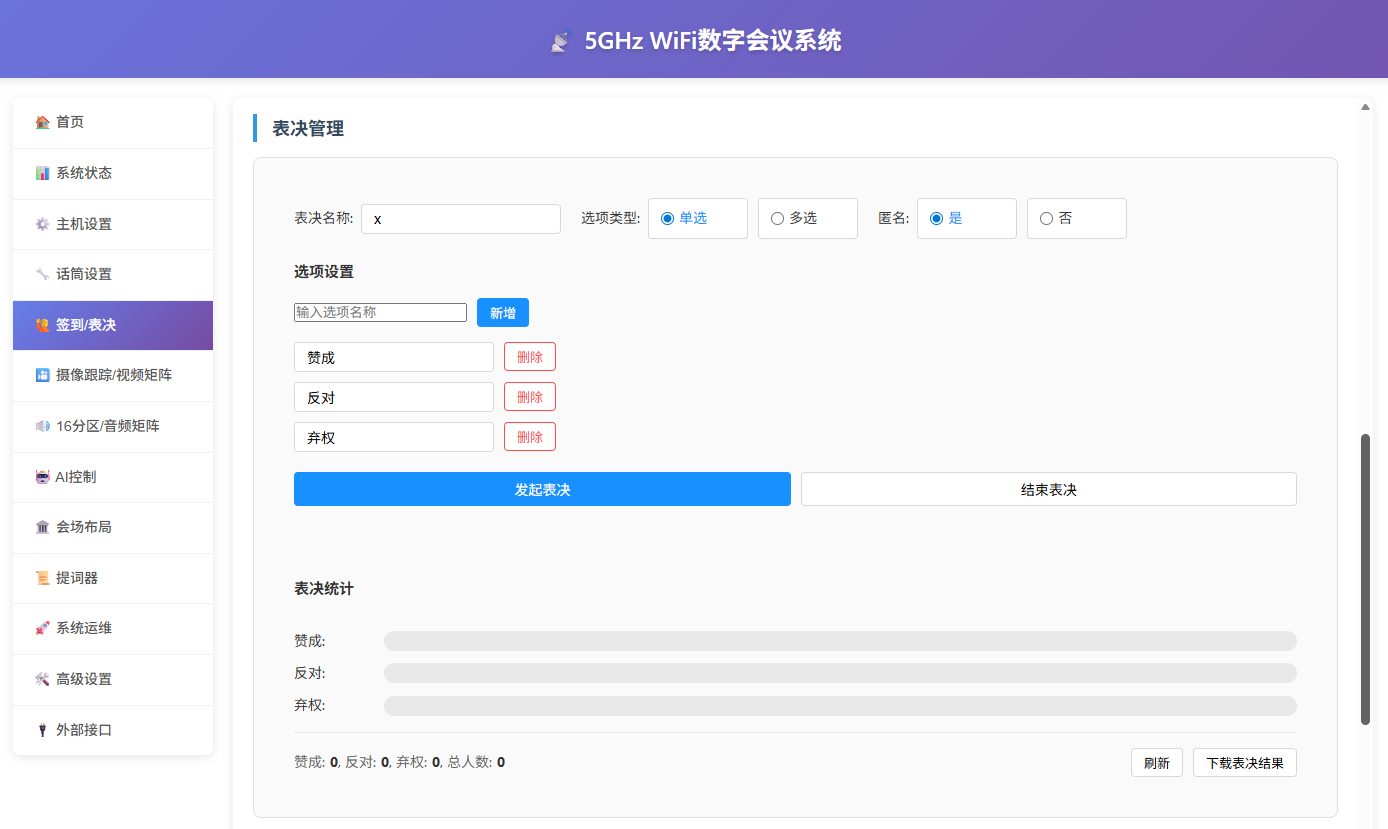

  • 아래 그림과 같이 투표/표결을 추가하며, 옵션은 최대 6개, 각 옵션의 중국어 문자 수는 4개를 초과할 수 없고 영문 문자는 8개를 초과할 수 없습니다;

그림

  • 표결 시작

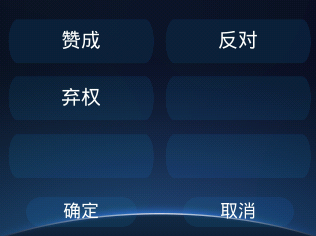

  • "표결 시작"을 클릭하면 마이크 디스플레이에 표결 페이지가 표시되며, 사용자가 옵션을 클릭하고 확인하면 잠시 후 홈화면로 돌아갑니다(다시 선택하고 확인할 수 있으며 최종 선택이 적용됩니다);

그림

  • 투표 종료

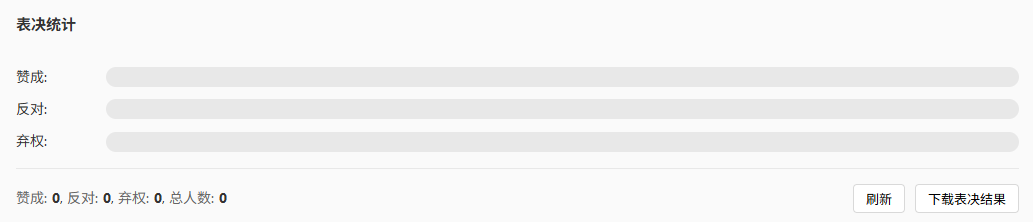

  • 마이크가 하나씩 표결을 완료한 후 "새로고침"을 클릭하면 표결 결과가 표시됩니다. 아래 그림과 같습니다:

그림

음성 전사(옵션)​

  • 마이크 디스플레이 "설정 페이지" --- "마이크로폰 설정"으로 들어가 "설정" 버튼을 5초 이상 길게 누르면 마이크가 음성 전사 문자 표시 페이지로 전환됩니다;

SDK 연동​

호스트는 UDP/HTTP 프로토콜 SDK를 제3자 장치에 제공하여 호출할 수 있으며, 호출 가능한 기능은 다음과 같습니다: 호스트 상태 조회, 마이크 목록 가져오기, 체크인, 투표, 표결 연동 등입니다. 자세한 내용은 프리세일 기술 엔지니어에게 문의하십시오;

시스템 정보 페이지​

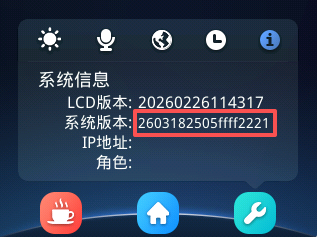

화면이 있는 마이크와 호스트는 정보 페이지를 사용하여 시스템 상태, 운영 정보를 표시하며, 각 필드의 의미는 다음과 같습니다:

그림

  • LCD 버전: 현재 디스플레이의 버전;
  • 시스템 버전: 현재 시스템의 버전, OTA 업그레이드 후 이곳에서 확인할 수 있습니다;
  • IP 주소: 마이크 IP 주소 + AP 신호 이름 첫 글자;
  • 역할: 의장/대표/통역기;

시스템 버전의 형식 정의는 다음과 같습니다:

  • 260318: 소프트웨어 버전 타임스탬프;
  • 25: 소프트웨어 버전 고유 번호;
  • 05: 하드웨어 버전 번호;
  • ff: 예약;
  • ff: 예약;
  • 22: 마이크 액정 화면 유형;
  • 2: 버튼 유형;
  • 1: 배터리 수량;

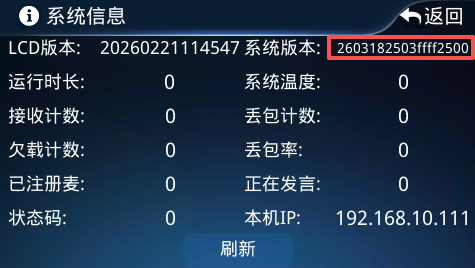

그림

  • LCD 버전: 현재 디스플레이의 버전;
  • 시스템 버전: 현재 시스템의 버전, OTA 업그레이드 후 이곳에서 확인할 수 있습니다;
  • 실행 시간: 시스템 부팅 후 누적 시간, 단위는 초;
  • 시스템 온도: 시스템 핵심 부품의 온도, 60도를 초과하지 않는 것을 권장합니다;
  • 수신 카운트: 호스트가 누적 수신한 오디오 데이터 패킷의 총 수;
  • 패킷 손실 카운트: 호스트가 오디오를 수신할 때 누적 손실된 패킷의 총 수;
  • 언더런 카운트: 호스트에 필요하지만 오디오 데이터 패킷이 적시에 도달하지 못한 경우의 누적 총 수;
  • 패킷 손실률: 누적 손실 패킷 수 / 누적 수신 오디오 총수, 단위는 만분의 1;
  • 등록된 마이크: 호스트에 연결된 마이크 수;
  • 현재 발언 중: 현재 발언 중인 마이크 수;
  • 상태 코드: 시스템 상태를 나타내며, 상태 코드 설명 장을 참조하십시오;
  • 본기 IP: 호스트 IP 주소;

시스템 버전의 형식 정의는 다음과 같습니다:

  • 260318: 소프트웨어 버전 타임스탬프;
  • 25: 소프트웨어 버전 고유 번호;
  • 03: 하드웨어 버전 번호;
  • ff: 예약;
  • ff: 예약;
  • 25: 호스트 액정 화면 유형;
  • 0: 예약;
  • 0: 예약;
