クイックスタート

システム接続​

以下の手順に従ってシステムを接続してください：

  • AP、マイク、本体を設置場所に配置；
  • APをPOEスイッチ（またはPOE電源）にネットワークケーブルで接続；
  • POEスイッチを本体のWIFIポートにネットワークケーブルで接続；
  • 有線マイクを専用ケーブルで本体のUNIT1-4航空コネクタまたはRJ45ポートに接続（オプション）；
  • 本体をオーディオケーブルで拡声機器に接続；
  • 本体をRS232またはRS485シリアルケーブルでカメラまたはコントローラに接続；
  • 電源ケーブルを本体の電源インターフェースに接続；
警告
  • システムの設置および使用環境は、清潔で適切な温湿度を維持し、通気性が良く、放熱孔を塞がないように注意してください；
  • システム機器の電源スイッチ、プラグ、コンセント、電源ケーブルはすべて絶縁安全を確保する必要があります；
  • 周辺機器を接続した後、最後にシステムに電源を投入してください。
  • 問題が発生した場合は「FAQ」セクションを参照してください。解決できない場合は製造元のアフターサービスに連絡してください。

図

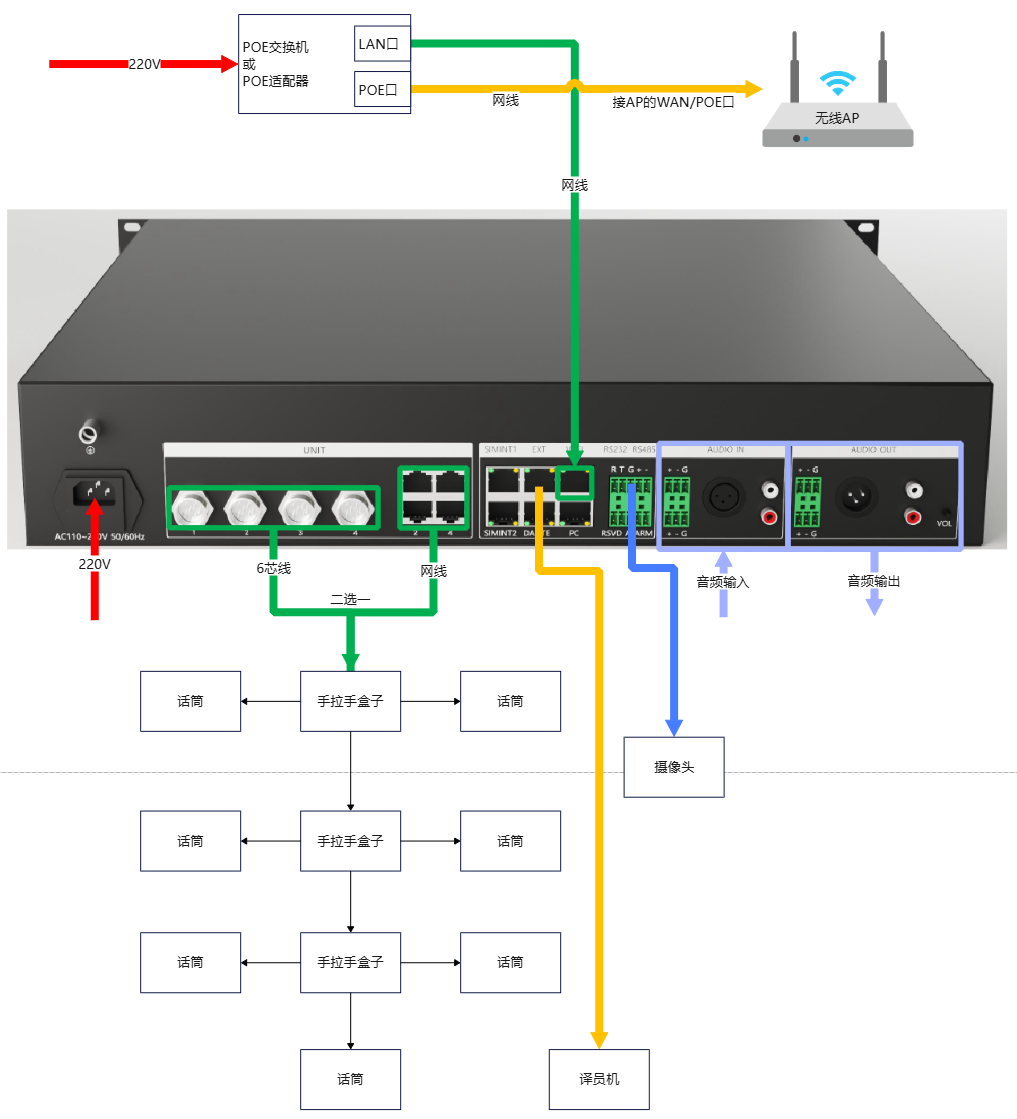

システムトポロジ図_単口AP

図

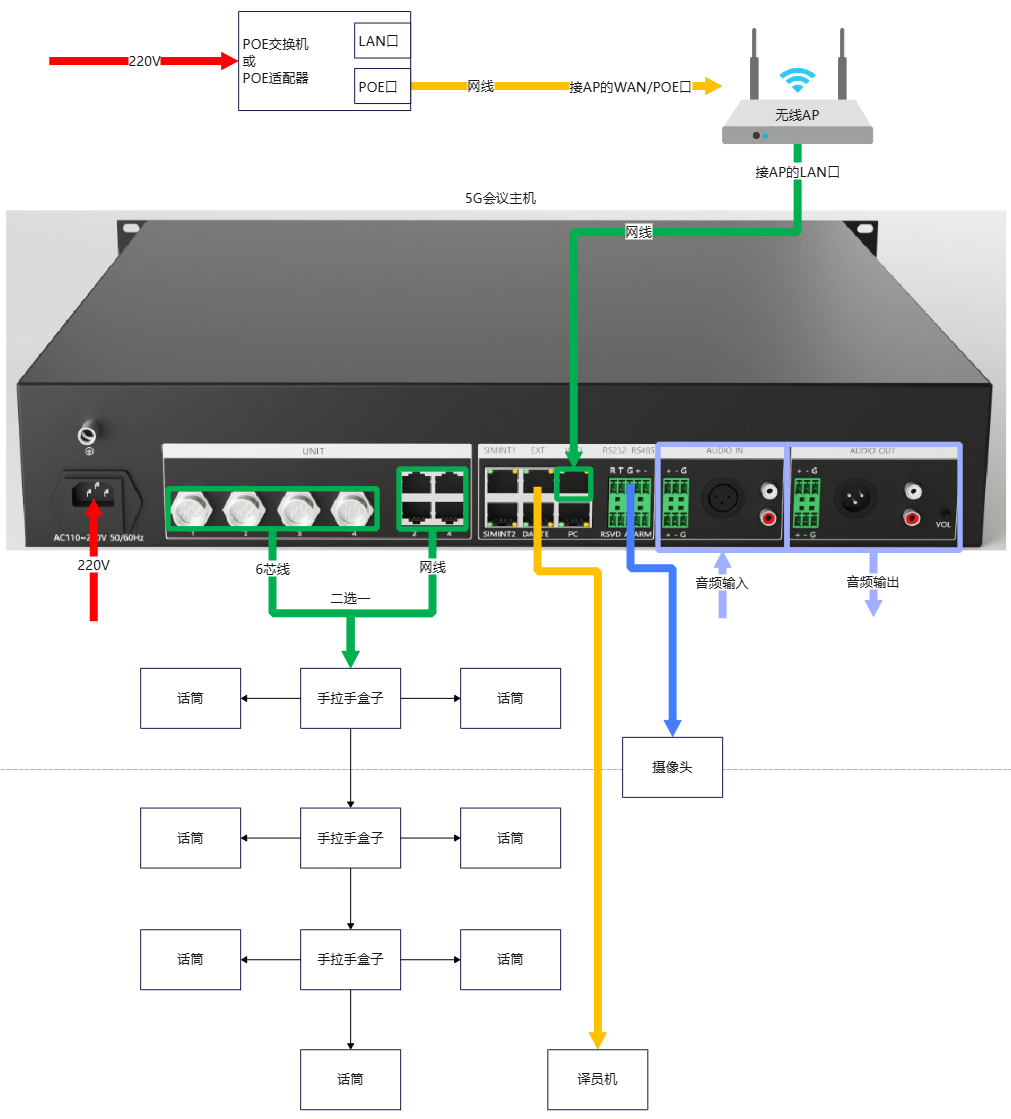

システムトポロジ図_双口AP

システム登録​

本システムは認証管理方法として登録コードメカニズムを使用します。以下にシナリオを説明します：

  1. 新しいデバイスの焼き込み後、デフォルトで3ヶ月の試用期間があり、焼き込み日から計算されます；
  2. 期限が切れた後、顧客に継続して試用させるかどうか、試用期間をどれくらいにするかを決定できます；
  3. 顧客が購入を確認した場合、または永久使用を許可できると判断した場合、永久登録コードを生成します；

上記2、3はhttps://zc.randvision.cnで登録できます。

登録コード入力方法：

方法1：

  • 本体画面をタップ→「設定」→「登録コード」、製造元に機械コード、マイク数、試用期間を提供し、応答後に入力ボックスをタップして登録コードを入力します。

方法2（推奨）：

備考

登録コード入力後、本体は自動的に再起動します。

有線チャネル選択（オプション）​

  • 本体画面をタップ→「設定」→「有線マイクチャネル」、各チャネルがGX16航空コネクタかRJ45かをタップして選択します。
危険

本体のUNIT RJ45ポートに通常のネットワーク機器を接続しないでください。機器の損傷を引き起こす可能性があります。

簡単なループバックテスト​

  • 「システム接続」セクションに従ってケーブルを接続した後、AP、マイク、本体の順に電源を入れます；
  • ローカルオーディオループバック：
    • 音源を本体のAUDIO INインターフェースに接続し、AUDIO OUTに音声出力があるかテストします；
  • マイクネットワークループバック：
    • マイクがネットワークに接続され、本体に接続されていることを確認し、マイクの「話す」ボタンをタップして発声テストを行います；
備考
  • マイクの電源を入れると、マイクポールインジケーター、話すインジケーターが点灯し、WIFIに接続されるまで消灯しません；
  • 本体の電源を入れると、WIFIポートに有効なネットワークケーブルが挿入されるのを待ち、挿入された後に正常に動作し、前面パネルのSTATUSステータスインジケーターが1秒間隔で点滅し続けます；

マイクロールの設定​

  • ディスプレイのないマイクの場合：話すボタンを押しながら電源を入れると、ロールを変更できます（「代表→議長→代表→...」の順に変更）；

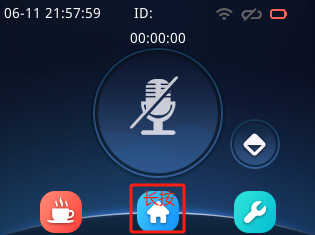

  • ディスプレイ付きマイクの場合：マイクディスプレイのホーム画面に入った後、「HOME」ボタンを5秒以上長押しすると、ロールを変更できます；

図

備考

議長マイクの電源を入れると、すべてのインジケーターが3回速く点滅し、このマイクが議長であることを示します。

会議モード​

  • 自由： 代表マイクと議長マイクは最大発言人数の制限のみを受けます；
  • 先入れ先出し： 最後に話したマイクが最初に話したマイクを押し出し、代表マイクは議長マイクを押し出すことができません；
  • 制限： 代表マイクと議長マイクは最大発言人数の制限のみを受けます；
  • 申請： 議長の発言は制限されず、代表マイクが話すボタンをタップした後、最初にオンラインのすべての議長に申請を送信します。いずれかの議長が承認した場合、代表マイクは発言状態に入ります。いずれかの議長が拒否した場合、またはすべての議長が無視した場合、代表マイクは待機状態に戻ります；
備考

現在の申請モードでは、同時に1人の代表マイクのみが申請を開始できます。他の代表マイクが申請を開始すると強制的に取り消されます。

  • AI音声制御： 任意のマイクが人声を拾うとマイクロフォンがオープンします；

ID割り当て​

  • 本体画面をタップ→「設定」→「ID割り当て」、開始番号をタップして入力し、「開始」をタップします；
  • 各マイクディスプレイの編集ボタンを順にタップし、このマイクの番号付けを完了します；
  • 終了後、本体画面の「停止」をタップします；
警告
  • 電源投入後にマイク番号が重複している場合は、まずすべてのマイクをオフにし、競合のあるマイクのIDを再割り当てしてください。
  • 本体と会議室が同じ部屋にない場合は、ネットワーク経由で本体のWeb管理画面にアクセスし、Web管理画面からID割り当て操作を開始できます；

マイクIPの設定​

  • マイクディスプレイに「IP Conflict」と表示されるか、マイクの電源投入後にすべてのインジケーターが速く点滅している場合、このマイクが他のマイクとIP競合していることを示します。この場合、他のマイクをオフにし、このマイクを再起動し、コンソールで個別にこのマイクのIPを設定することを推奨します。
備考

この方法は有線マイクにのみ適用されます。

発言/発言終了​

  • マイクディスプレイのネットワークが接続され、本体が接続されている場合、ホーム画面のマイクロフォンアイコンをタップして発言/発言終了できます；
備考

マイクにタッチスイッチまたは軽量タッチボタンが付いている場合は、発言/発言終了に使用することもできます。

議長優先権​

  • マイクロールが議長の場合、優先権機能を使用できます。具体的な操作方法は以下の通りです：
  • ディスプレイのないマイクの場合：話すボタンを3秒長押しすると優先権機能をトリガーできます；
  • ディスプレイ付きマイクの場合：話すボタンを3秒長押しするか、ディスプレイの優先権アイコンをタップすると優先権機能をトリガーできます；

システム時刻の設定​

  • コンソールが本体に接続されると、本体はコンソールのあるコンピュータまたはタブレットと時刻を同期します；
  • 本体画面→「システム設定」→「時刻設定」からも時刻を設定できます；
ヒント

本体時刻のみを設定すれば十分です。マイクが本体に接続すると自動的に時刻を同期します。

多言語設定​

  • 画面の設定言語をタップします；
  • コンソールを使用して一括で言語を設定します；
ヒント

出荷時に永久的に言語を設定する必要がある場合は、コンソールを使用して設定することを推奨します。
