高度な設定

マイク管理​

  • PCを無線APに接続します（アカウントとパスワードはこちらを参照）。PCと本体が同一IPセグメントにあることを確認してください。

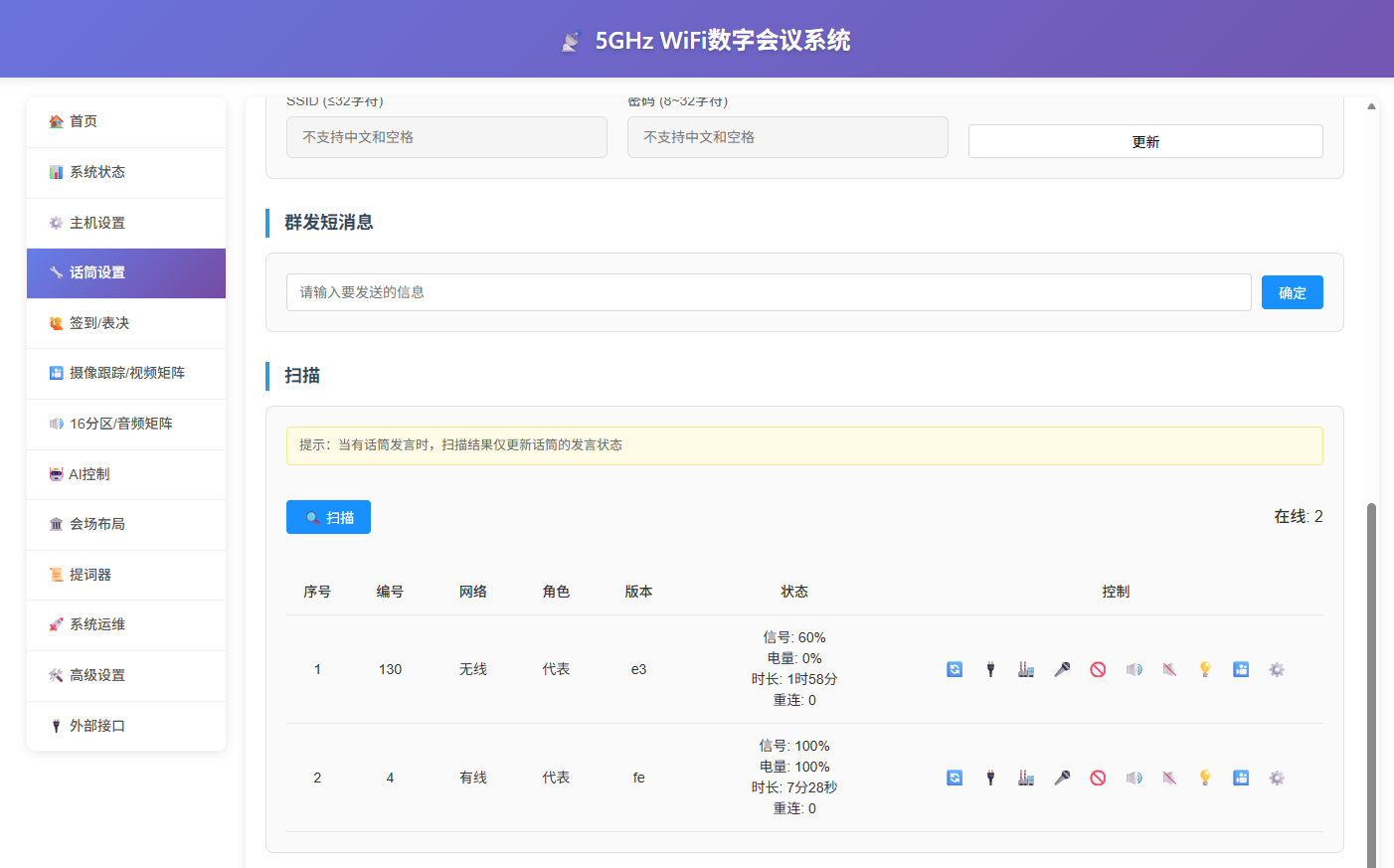

  • 本体のWeb管理画面を開き、「マイク設定」→「スキャン」を選択し、3秒待つとマイクがスキャンされて操作できます。

図

WiFi SSIDとパスワードの変更​

  • WiFi名を変更したいすべてのマイクの電源を入れます。

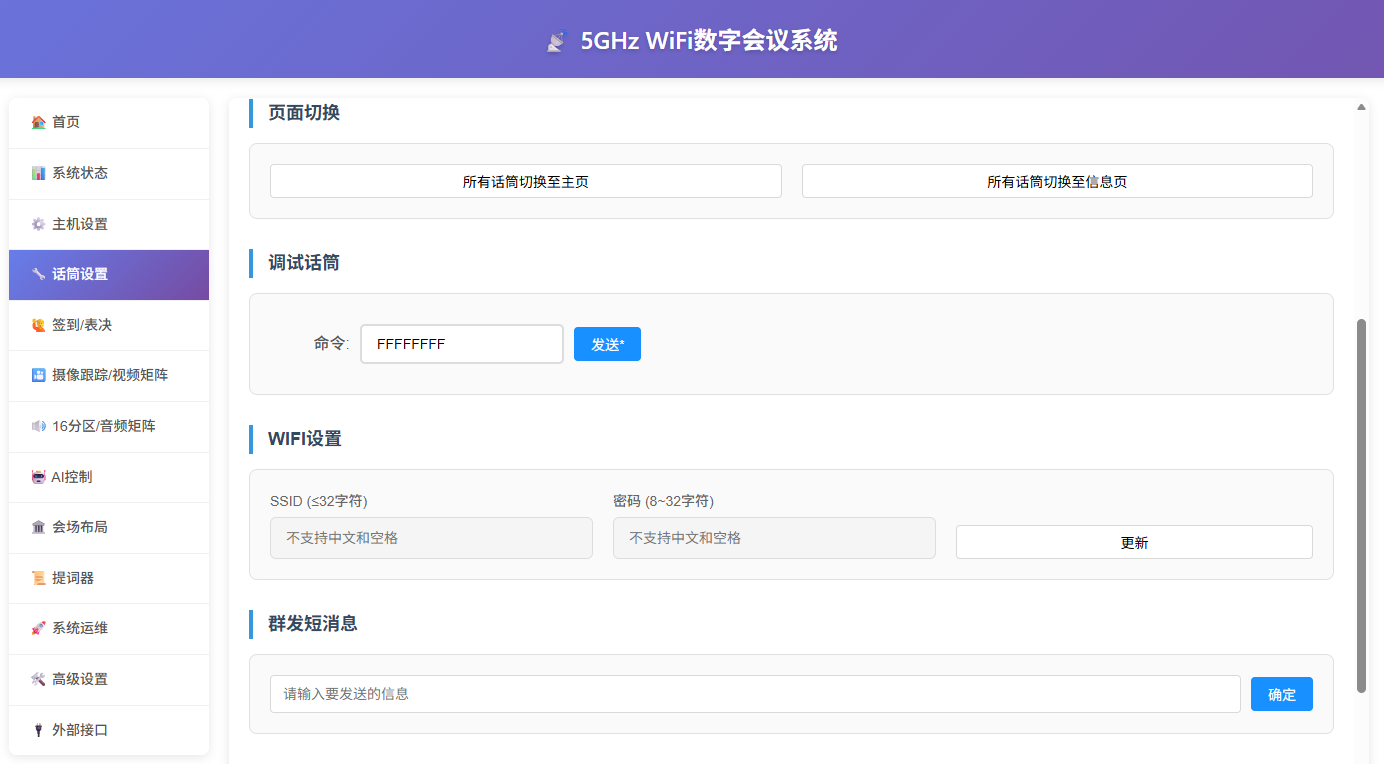

  • 本体のWeb管理画面を開き、「マイク設定」→「WiFi設定」を選択します。

図

シナリオ1：APが1台のみの場合、APを新しいSSIDとパスワードに設定する

  • 上記の画面で新しいSSIDとパスワードを入力し、「更新」をタップします。マイクの更新後、自動的に新しいSSIDに再接続します。
  • APの管理画面に入り、新しいSSIDとパスワードに設定します。
  • 新しいAPのSSIDとパスワードを設定し、再起動します。
  • APが正常に動作していることを確認し、マイクを再起動すると、マイクは新しいSSIDに接続します。

シナリオ2：APが2台あり、古いAPを撤去して新しいAPに交換する場合

  • 新しいAPの管理画面に入り、新しいSSIDとパスワードに設定します。
  • 新しいAPの信号が安定するのを待ちます（PCやスマートフォンで検出できること）。
  • 上記の画面で新しいSSIDとパスワードを入力し、「更新」をタップします。マイクは更新後、自動的に新しいAPへの再接続を試みます。
  • 古いAPの電源を切ります。

シナリオ3：複数のAPがあり、それぞれを区別して異なるSSIDを設定したい場合

  • 他のAPをすべてオフにし、1台のAPのみをオンにします。
  • シナリオ1のすべての手順を順番に完全に実行します。
  • 残りのAPについても、シナリオ3のすべての手順を先頭から繰り返し実行します。
警告
  • APの新しい信号が安定していることを確認しても（PCやスマートフォンで検出できる）、マイクが新しいAPに接続しない場合は、マイクをリセットしてから再接続してください。
  • 出荷時のSSIDとパスワードに戻したい場合は、「出荷時設定に戻す」章を参照してください。

複数AP拡張​

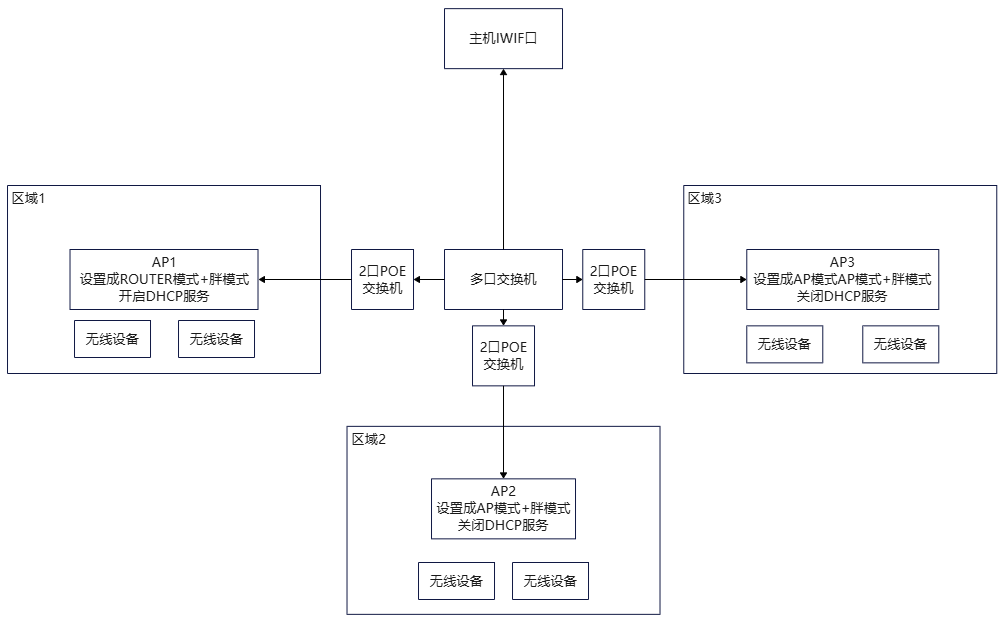

会議室の面積が大きすぎる場合、または複数の会議室のマイクを1台の本体に接続したい場合は、複数AP拡張機能を使用して5G WiFi APの接続範囲を拡張できます。ネットワークトポロジーは下図のとおりです（後者の例）：

図

警告

このネットワークトポロジーでは、スイッチに他のルーターを接続しないでください。

具体的な操作手順は以下のとおりです：

  • AP2、AP3…APnをオフにし、AP1をオンにして、出荷時設定を直接インポートします。

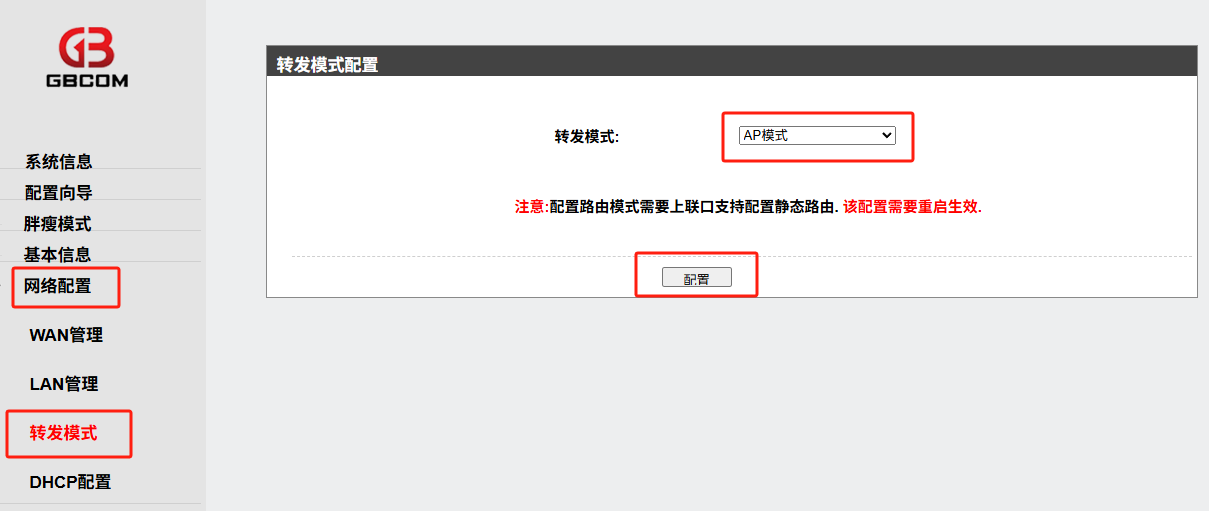

  • AP1をオフにし、AP2をオンにして、出荷時設定をインポートした後、再度ログインし、下図のようにAPを「APモード」に変更して、確認します。

図

  • 同様にAP3…APnを設定します。

WiFiネットワークの非表示​

機密性を必要とする機関向けに、WiFi名を非表示にすることができます。具体的な操作方法は下図を参照してください。

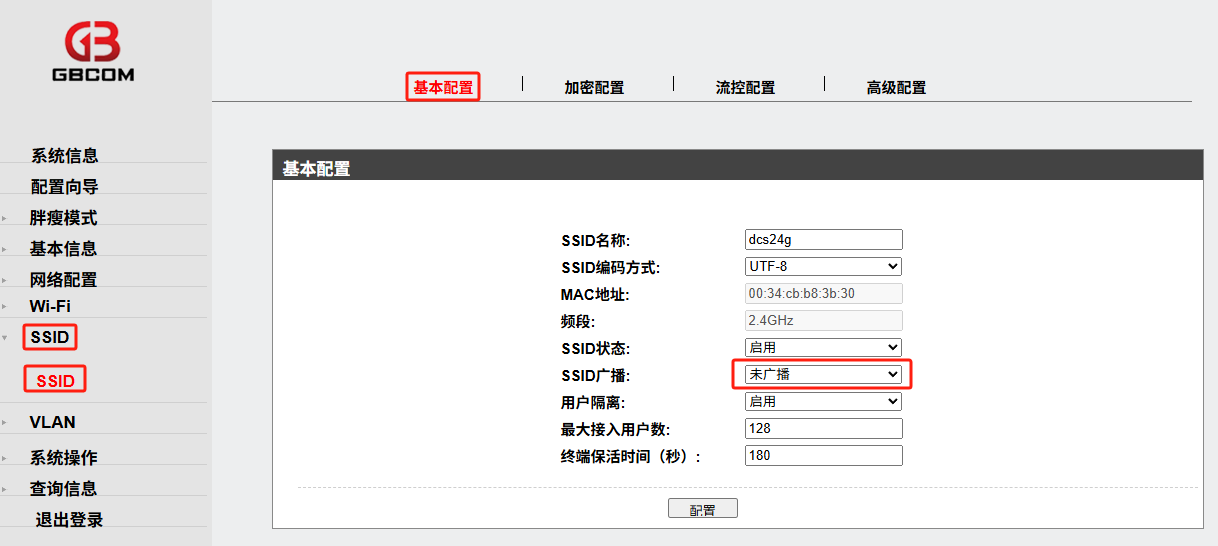

  • 2.4G WiFiを非表示にする

図

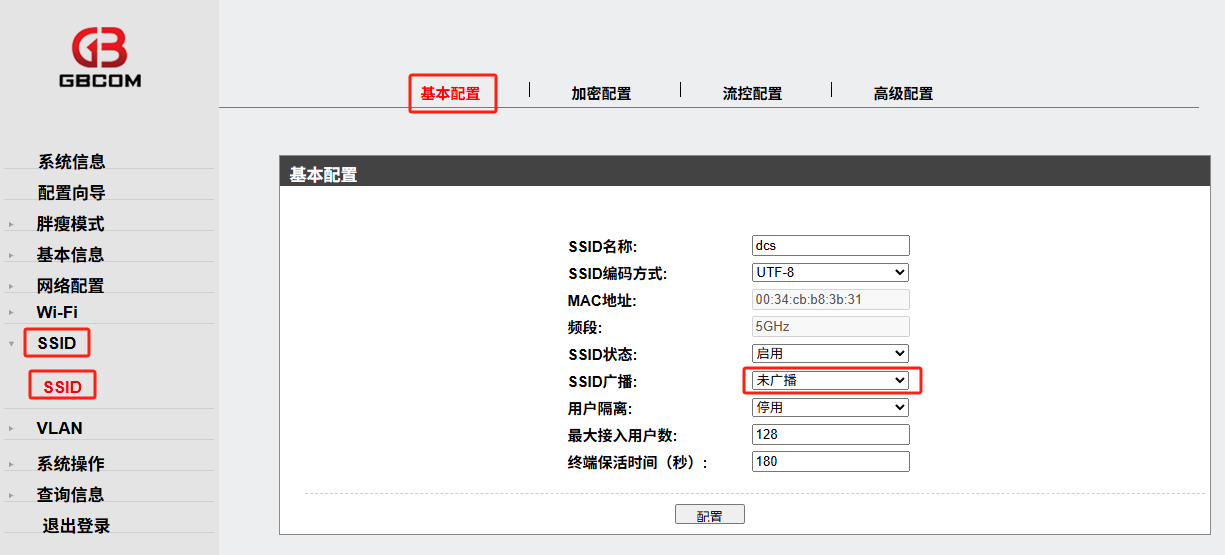

  • 5G WiFiを非表示にする

図

本体によるカメラ追尾​

  • 本体基板上のジャンパーを設定し、カメラ間の制御プロトコルを選択します。

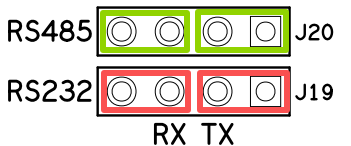

RS485を選択する場合：緑色部分をショートし、赤色部分を開放します。 RS232を選択する場合：赤色部分をショートし、緑色部分を開放します。

図

  • 本体のRS232インターフェースとカメラを接続します（またはRS485と複数台のカメラを接続します。+は+に、-は-に接続し、極性を逆にしないでください）。
  • PCを本体と同一ネットワークに接続します。

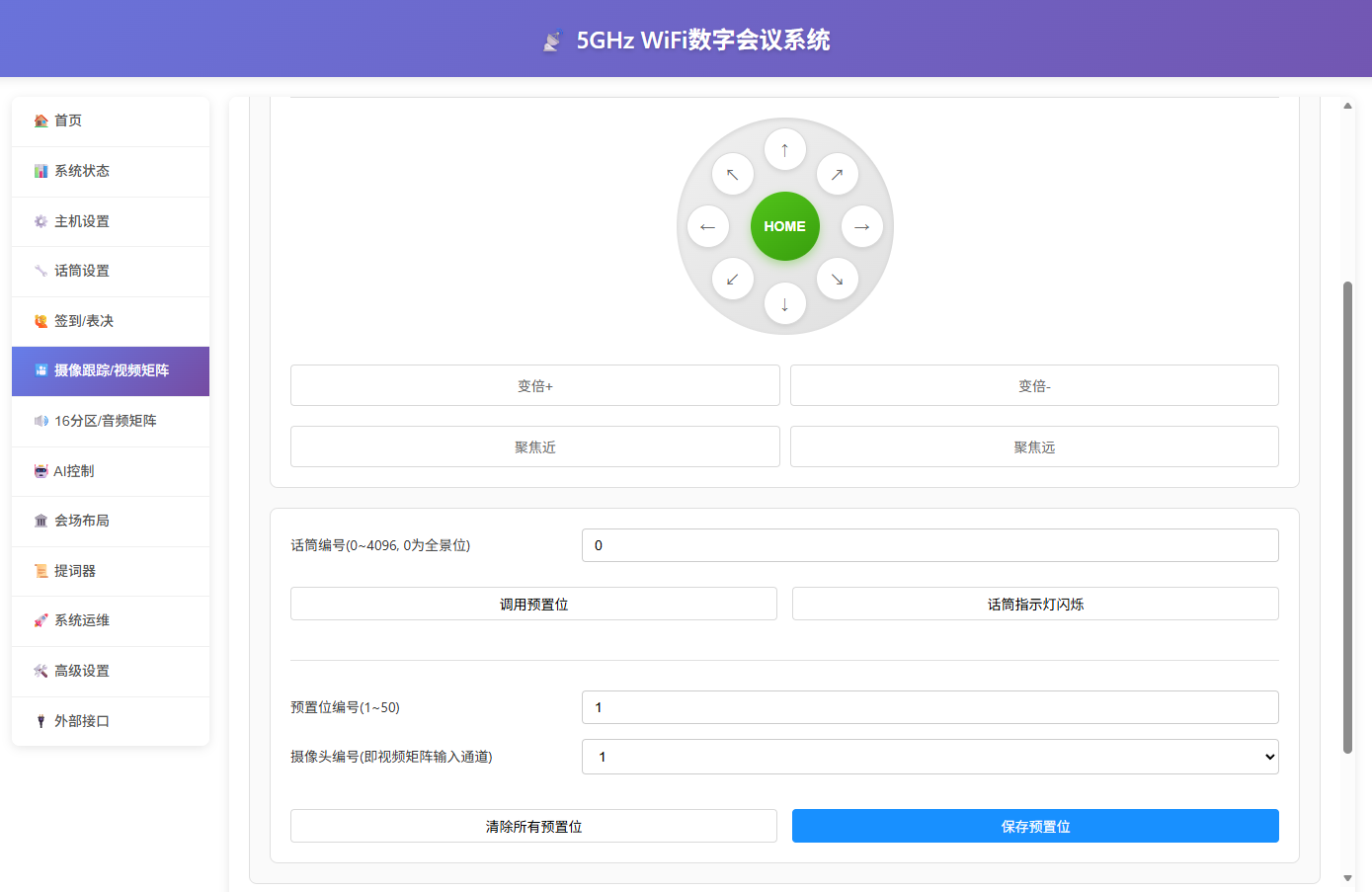

  • 本体のWeb管理画面を開き、「カメラ追尾/ビデオマトリクス」を選択します。下図を参照してください。

図

  • 「カメラ番号（カメラ側の番号と一致させる必要があります）」「ボーレート」「カメラプロトコル」を設定し、右側のPTZ移動ボタンをタップして、カメラが正常に動作するか確認します。

シナリオ1：新しいプリセット位置を設定する

  • 「マイク番号」「カメラ番号」「プリセット位置番号」を設定し、カメラを所定の位置に移動させてから、「プリセット位置保存」をタップします。
備考

プリセット位置番号が重複して保存された場合、最新のプリセット位置が優先されます。

シナリオ2：設定済みのプリセット位置を調整する

  • 調整したい「マイク番号」を入力し、「プリセット位置呼び出し」をタップすると、対応するマイクのインジケーターが点灯します。以前にプリセット位置を設定していた場合、この時点でカメラが所定の位置に移動します。再度指定の位置に移動させてから「プリセット位置保存」をタップすると、対応するマイクのインジケーターが消灯し、この操作により以前の記録が上書きされます。
備考
  • 「マイクインジケーターのオン/オフ」は、マイク位置の補助表示専用であり、他の用途はありません。
  • カメラ追尾の設定が完了した後、再度IDを割り当てても、カメラ追尾の再設定は必要ありません。
  • すべてのプリセット位置を再設定したい場合は、「すべてのプリセット位置をクリア」をタップしてください。
  • 内蔵4×4マトリクスと併用する場合、カメラ番号は1、2、3、4でなければならず、それぞれマトリクス入力のHDMI1 IN、HDMI2 IN、HDMI3 IN、HDMI4 INに対応します。

中央制御装置によるカメラ追尾​

  • 現場に別途中央制御装置が設置されており、中央制御装置を介してカメラ連動を制御する必要がある場合は、本体と中央制御装置をネットワークで接続できます。具体的な方法は以下のとおりです：
  • 本体と中央制御装置を同一ネットワークに接続します。
  • 中央制御装置のIPを192.168.10.222、ポートを20000、プロトコルをUDPに設定します。
  • マイク発言時、本体はUDPメッセージを192.168.10.222:20000に送信します。メッセージの内容は、マイクがオンになったマイクのID番号です。

出席確認​

  • 本体のWeb管理画面にアクセスします。
  • 出席者の管理

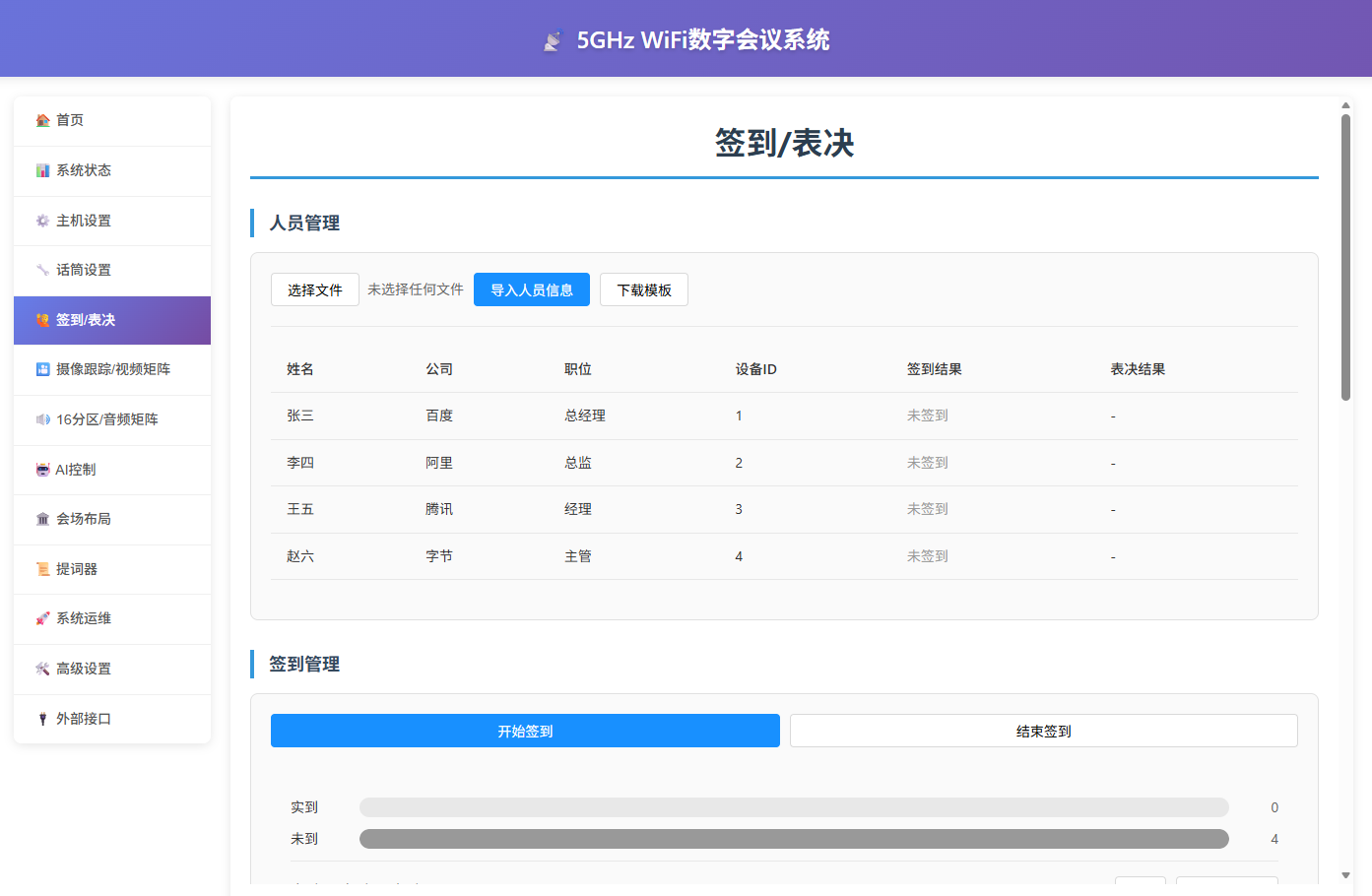

  • テンプレートをダウンロードし、出席者の名前、会社、職位、対応するマイクID番号を編集して、出席者情報をインポートします。

図

  • 出席確認の開始

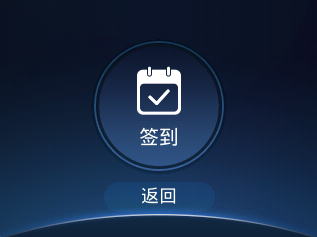

  • 「出席確認開始」をタップすると、この時点でマイクのディスプレイに出席確認画面が表示され、ユーザーが出席をタップしてホーム画面に戻ると出席確認成功となります。

図

  • 出席確認の終了

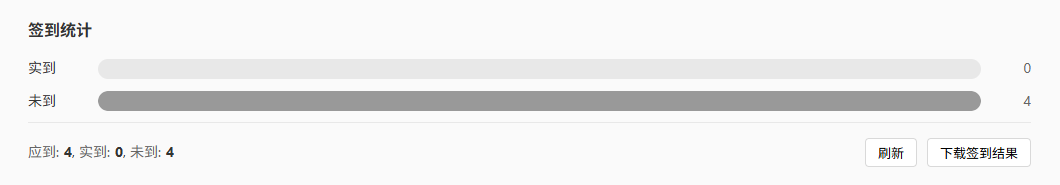

  • マイクが順次出席確認を終了した後、「更新」をタップすると、出席確認結果が表示されます。下図を参照してください。

図

投票/採決/評価​

  • 本体のWeb管理画面にアクセスします。
  • カスタム投票の新規作成

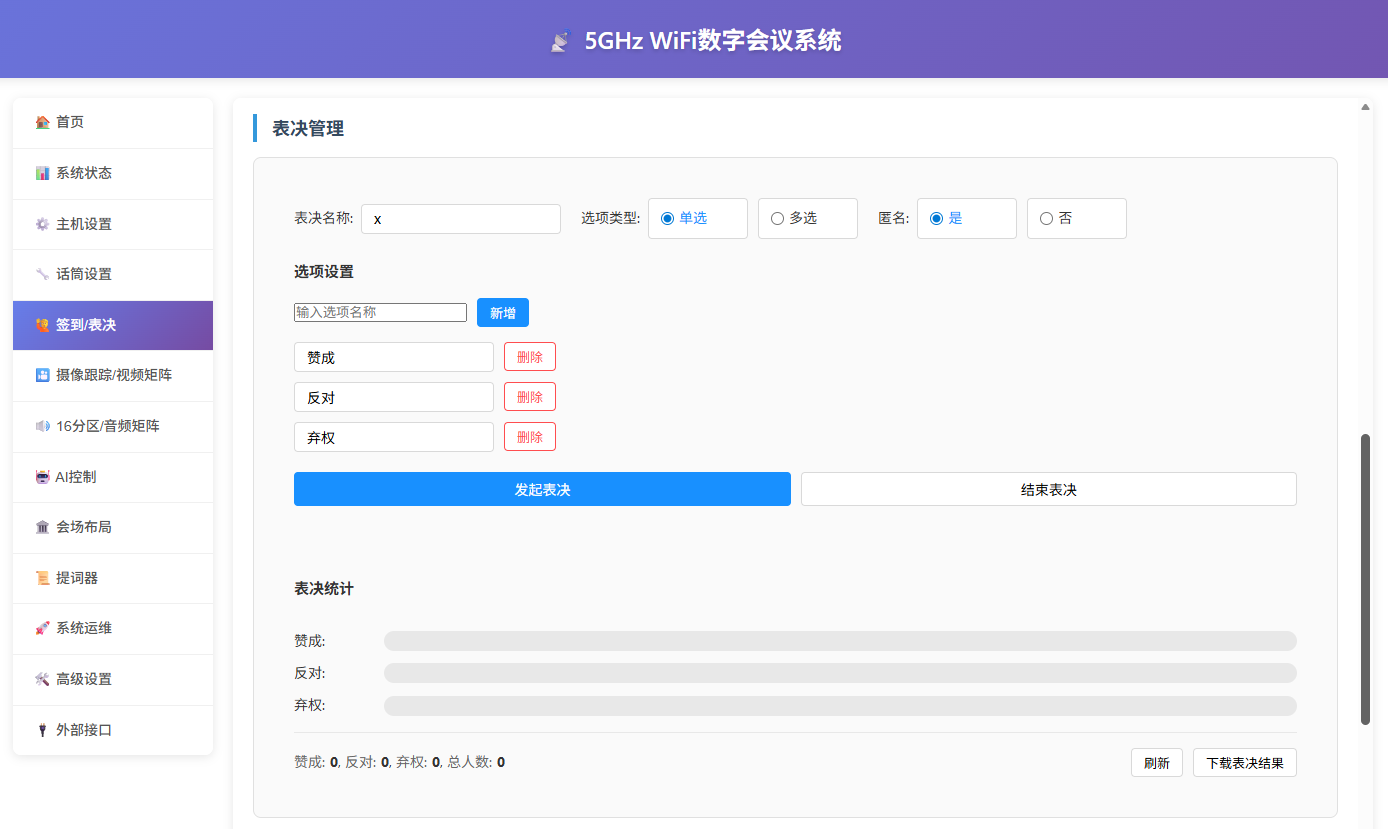

  • 下図のように投票/採決を新規作成します。選択肢は最大6つまで、各選択肢の日本語文字数は4文字以内、英語文字数は8文字以内としてください。

図

  • 採決の開始

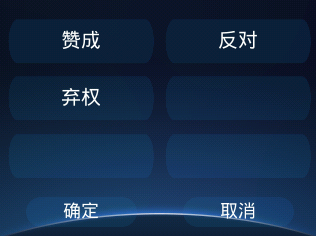

  • 「採決開始」をタップすると、この時点でマイクのディスプレイに採決画面が表示されます。ユーザーが選択肢をタップして確定すると、すぐにホーム画面に戻ります（再度選択して確定することができ、最終的な選択が有効となります）。

図

  • 投票の終了

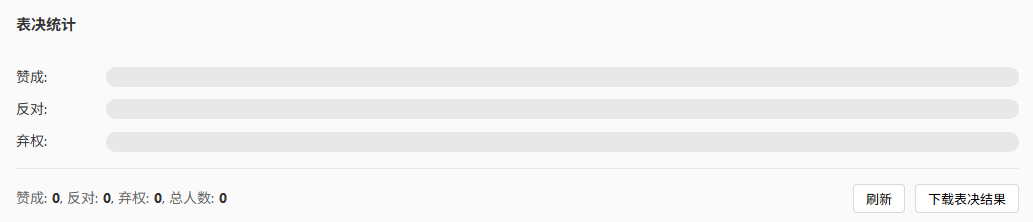

  • マイクが順次採決を終了した後、「更新」をタップすると、採決結果が表示されます。下図を参照してください。

図

音声文字起こし（オプション）​

  • マイクのディスプレイ「設定画面」→「マイク設定」に入り、「設定」ボタンを5秒以上長押しすると、マイクを音声文字起こし文字表示画面に切り替えることができます。

SDK連携​

本体はUDP/HTTPプロトコルSDKをサードパーティ機器に提供し、以下の呼び出しが可能です：本体状態の照会、マイクリストの取得、出席確認、投票、採決連動など。詳細はプリセールス技術エンジニアにお問い合わせください。

システム情報画面​

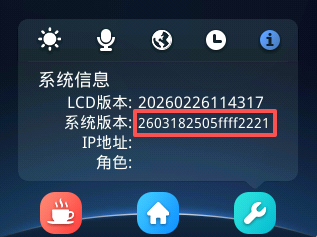

ディスプレイ付きマイクおよび本体は、システム状態と運用情報を表示するための情報画面を使用します。各フィールドの意味は以下のとおりです。

図

  • LCDバージョン：現在のディスプレイのバージョン
  • システムバージョン：現在のシステムのバージョン。OTAアップデート後はここで確認できます。
  • IPアドレス：マイクのIPアドレス＋AP信号名の先頭文字
  • 役割：議長/代表/通訳機

なお、システムバージョンのフォーマット定義は以下のとおりです。

  • 260318：ソフトウェアバージョンタイムスタンプ
  • 25：ソフトウェアバージョンの一意の番号
  • 05：ハードウェアバージョン番号
  • ff：予約
  • ff：予約
  • 22：マイク液晶ディスプレイの種類
  • 2：ボタンの種類
  • 1：バッテリーの数

図

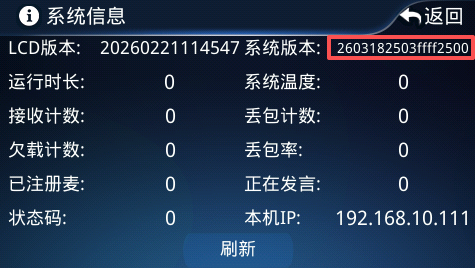

  • LCDバージョン：現在のディスプレイのバージョン
  • システムバージョン：現在のシステムのバージョン。OTAアップデート後はここで確認できます。
  • 稼働時間：システム起動後の累積時間。単位は秒です。
  • システム温度：システムのコア部品の温度。60度を超えないことを推奨します。
  • 受信カウント：本体が累積して受信したオーディオデータパケットの総数
  • パケットロストカウント：本体がオーディオを受信する際の累積パケットロスト総数
  • アンダーランカウント：本体が必要としたが、オーディオデータパケットが時間内に届かなかった累積総数
  • パケットロスト率：累積パケットロスト数÷累積オーディオ受信総数。単位は1/10000です。
  • 登録済みマイク：本体に接続されたマイクの数
  • 発言中：現在発言中のマイクの数
  • ステータスコード：システム状態を示します。ステータスコードの説明章を参照してください。
  • ローカルIP：本体のIPアドレス

なお、システムバージョンのフォーマット定義は以下のとおりです。

  • 260318：ソフトウェアバージョンタイムスタンプ
  • 25：ソフトウェアバージョンの一意の番号
  • 03：ハードウェアバージョン番号
  • ff：予約
  • ff：予約
  • 25：本体液晶ディスプレイの種類
  • 0：予約
  • 0：予約
