Avvio Rapido
Connessione del sistema
Collegare il sistema seguendo questi passaggi:
- Installare AP, microfoni e computer centrale in posizione;
- Collegare AP e switch POE (o alimentatore POE) tramite cavo di rete;
- Collegare lo switch POE alla porta WIFI del computer centrale tramite cavo di rete;
- Collegare il microfono cablato alla spina aerea UNIT1-4 del computer centrale o alla porta RJ45 tramite cavo speciale (passaggio opzionale);
- Collegare il computer centrale alle apparecchiature di amplificazione audio tramite cavi audio;
- Collegare il computer centrale alla telecamera o al controllo centrale tramite cavo seriale RS232 o RS485;
- Collegare il cavo di alimentazione all'interfaccia di alimentazione del computer centrale;
warning
- L'ambiente di installazione e utilizzo del sistema dovrebbe essere mantenuto pulito con temperatura e umidità adeguate, ventilazione sufficiente e senza bloccare i fori di ventilazione;
- Tutti gli interruttori di alimentazione, le spine, le prese e i cavi di alimentazione delle apparecchiature nel sistema devono garantire sicurezza isolante;
- Collegare prima le apparecchiature periferiche, quindi accendere il sistema.
- In caso di problemi, consultare il capitolo "FAQ". Se non è possibile risolvere, contattare il personale di assistenza del produttore.

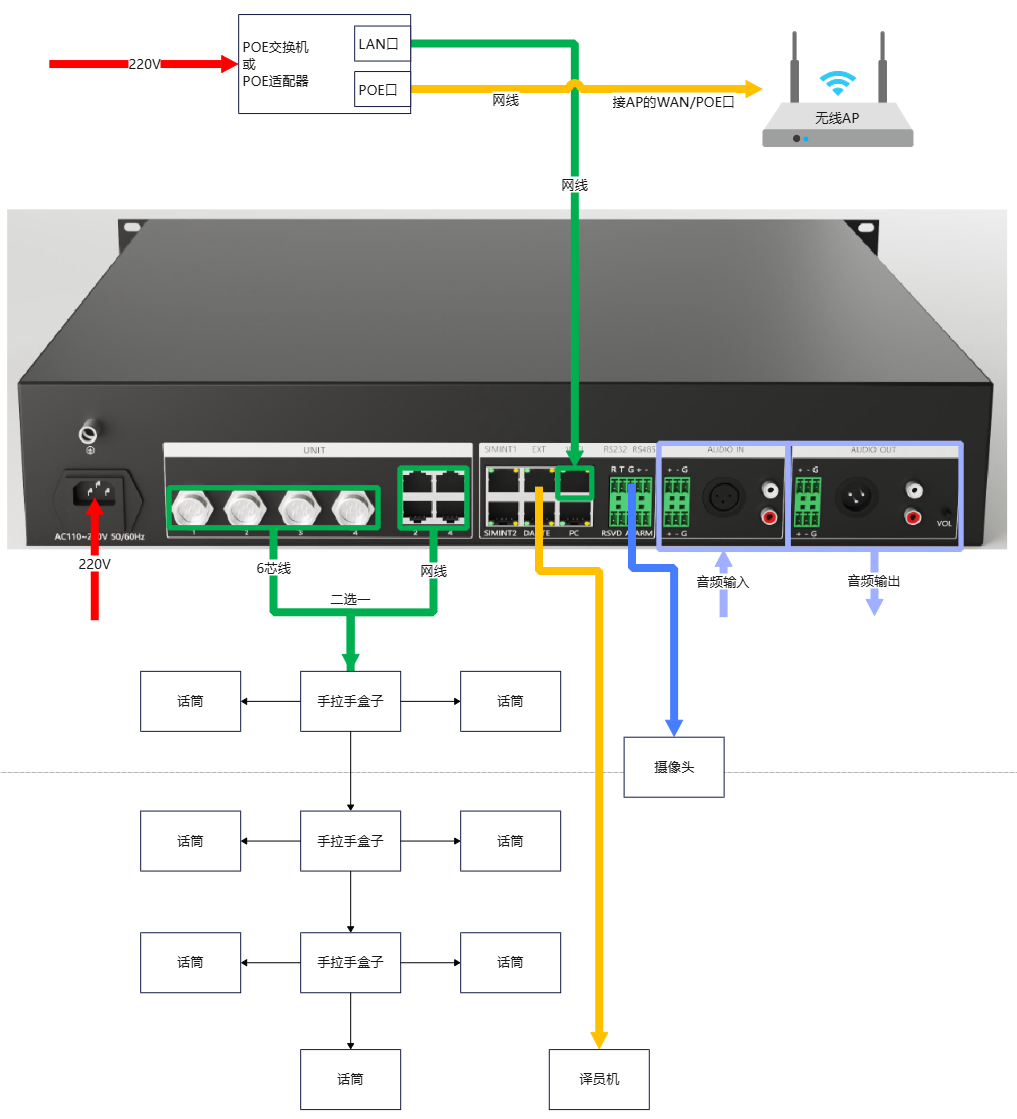

Diagramma di topologia del sistema_AP a singola porta

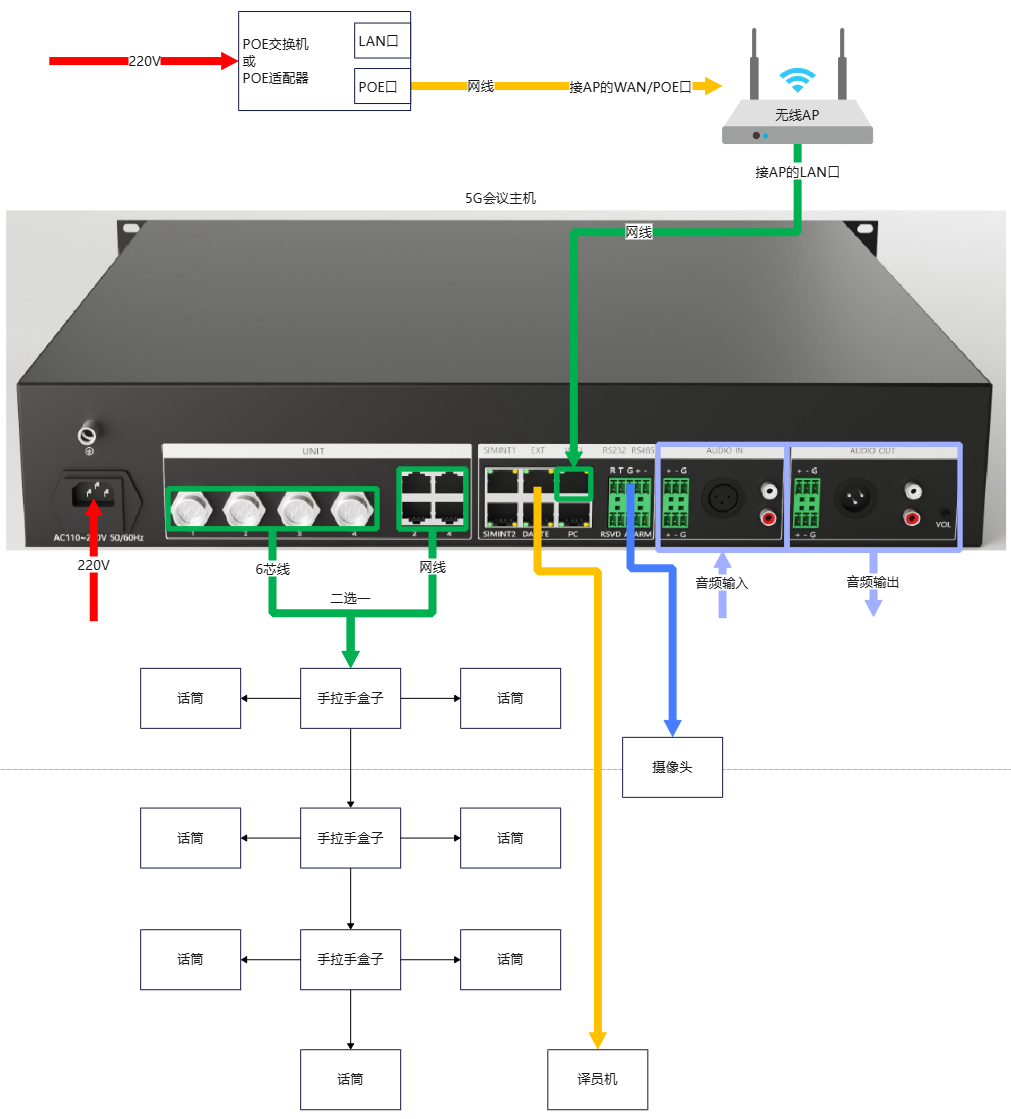

Diagramma di topologia del sistema_AP a doppia porta
Registrazione del sistema
Questo sistema utilizza un meccanismo di codice di registrazione per la gestione delle autorizzazioni. Ecco le scenari:
- Dopo la scrittura di un nuovo dispositivo, c'è un periodo di prova di default di tre mesi, calcolato a partire dalla data della scrittura;
- Dopo la scadenza, è possibile decidere se consentire al cliente di continuare la prova e per quanto tempo;
- Quando il cliente ha confermato l'acquisto o si ritiene possibile autorizzarlo all'uso permanente, generare un codice di registrazione permanente; Per i punti 2 e 3, è possibile utilizzare https://zc.randvision.cn per registrare; Metodo di inserimento del codice di registrazione: Metodo 1:
- Cliccare sul display del computer centrale---"Impostazioni"----"Codice di registrazione", fornire il codice macchina, il numero di microfoni e il tempo di prova al personale del produttore, e dopo aver ricevuto la risposta, cliccare sulla casella di input e inserire il codice di registrazione;
Metodo 2 (consigliato):
- Collegare computer, telefono o tablet all'AP o alla porta EXT/LAN del computer centrale (cioè nella stessa rete del computer centrale), aprire il browser, accedere alla console web del computer centrale http://192.168.10.111, cliccare su "Impostazioni"---"Codice di registrazione" nella pagina web, incollare e cliccare "OK" per inserire rapidamente il codice di registrazione.
informazioni
Dopo l'inserimento del codice di registrazione, il computer centrale si riavvierà automaticamente;
Selezione del canale cablato (passaggio opzionale)
- Cliccare sul display del computer centrale---"Impostazioni"----"Canale microfono cablato", selezionare se ogni canale è collegato alla spina aerea GX16 o alla porta RJ45;
pericolo
Non collegare apparecchiature di rete normali alla porta RJ45 UNIT del computer centrale, potrebbe causare il danneggiamento dell'apparecchiatura.
Test di loopback semplice
- Dopo aver collegato i cavi secondo il capitolo Connessione del sistema, accendere AP, microfoni e computer centrale in sequenza;
- Loopback audio locale:
- Inserire la sorgente audio dall'interfaccia AUDIO IN del computer centrale e testare se c'è output audio da AUDIO OUT;
- Loopback di rete del microfono:
- Dopo aver confermato che il microfono è collegato alla rete e al computer centrale, cliccare il pulsante "Parla" del microfono per eseguire il test vocale;
informazioni
- Quando il microfono si accende, accenderà le luci dell'asta del microfono e le luci di parola, che si spegneranno solo dopo la connessione WIFI;
- Quando il computer centrale si accende, attenderà che venga inserito un cavo di rete valido nella porta WIFI, e solo dopo l'inserimento funzionerà normalmente. Successivamente, la spia di stato STATUS sulla pannello frontale lampeggerà a intervalli di 1 secondo;
Impostazione del ruolo del microfono
- Per i microfoni senza display, premere e tenere premuto il pulsante di parola mentre si accende il microfono per cambiare il ruolo (cambia in sequenza in "Delegato->Presidente->Delegato->…", lo stesso per il resto);

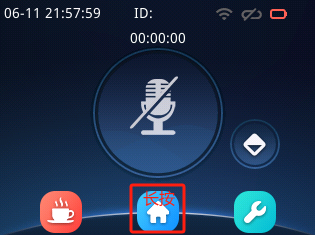

- Per i microfoni con display, dopo aver acceso il display del microfono, tenere premuto il tasto "HOME" per più di 5 secondi per cambiare il ruolo;
informazioni
Quando il microfono del presidente si accende, tutte le luci lampeggeranno rapidamente 3 volte per indicare che il microfono è il presidente.
Modalità di riunione
- Libera: i microfoni dei delegati e del presidente sono limitati solo dal numero massimo di persone che parlano;
- First In First Out: l'ultimo microfono che parla sostituirà il primo microfono che ha iniziato a parlare, i microfoni dei delegati non possono sostituire il microfono del presidente;
- Limitata: i microfoni dei delegati e del presidente sono limitati solo dal numero massimo di persone che parlano;
- Richiesta: il presidente può parlare senza limiti. Dopo che un microfono delegato clicca per parlare, invia prima una richiesta a tutti i presidenti online. Se qualsiasi presidente approva, il microfono delegato entra nello stato di parola; se qualsiasi presidente rifiuta o tutti i presidenti ignorano, il microfono delegato ritorna allo stato di attesa;
informazioni
Attualmente, nella modalità richiesta, solo un microfono delegato può iniziare una richiesta alla volta. Le richieste iniziate da altri microfoni delegati verranno annullate forzatamente;
- Controllo vocale AI: qualsiasi microfono che rileva la voce umana apre il microfono;
Codifica ID
- Cliccare sul display del computer centrale---"Impostazioni"----"Codifica ID", cliccare per inserire il numero di partenza, cliccare "Inizia";
- Cliccare in sequenza il tasto di modifica sul display di ogni microfono per completare la numerazione del microfono;
- Al termine, cliccare "Stop" sul display del computer centrale;
warning
- Se i numeri dei microfoni sono duplicati all'accensione, spegnere tutti i microfoni e ricodificare l'ID del microfono con il messaggio di conflitto.
- Se il computer centrale e la sala riunioni non sono nella stessa stanza, è possibile accedere alla console web del computer centrale tramite rete e avviare l'operazione di codifica ID tramite la console web;
Impostazione dell'IP del microfono
- Se il display del microfono mostra "IP Conflict" o tutte le luci lampeggiano rapidamente dopo l'accensione del microfono, significa che c'è un conflitto IP tra questo microfono e altri microfoni. In tal caso, si consiglia di spegnere gli altri microfoni, riavviare questo microfono e impostare separatamente l'IP del microfono tramite la console;
informazioni
Questo metodo è valido solo per i microfoni cablati;
Parla/Uscita dalla parola
- Quando la rete e il computer centrale sono collegati nel display del microfono, cliccare l'icona del microfono nella pagina iniziale per parlare/uscire dalla parola;
informazioni
Se il microfono ha un interruttore touch o un pulsante tattile, può anche essere usato per parlare/uscire dalla parola;
Priorità del presidente
- Quando il ruolo del microfono è presidente, è possibile utilizzare la funzione di priorità. Ecco i metodi operativi:
- Per i microfoni senza display, tenere premuto il pulsante di parola per 3 secondi per attivare la funzione di priorità;
- Per i microfoni con display, tenere premuto il pulsante di parola per 3 secondi o cliccare l'icona di priorità sul display per attivare la funzione di priorità;
Impostazione dell'ora del sistema
- Quando la console è collegata al computer centrale, il computer centrale si sincronizzerà con l'ora del computer o del tablet in cui è installata la console;
- È anche possibile impostare l'ora tramite il display del computer centrale---"Impostazioni di sistema"---"Impostazione dell'ora";
suggerimento
Basta impostare l'ora del computer centrale; i microfoni si sincronizzeranno automaticamente quando si connettono al computer centrale;
Impostazione della lingua
- Cliccare sul display per impostare la lingua;
- Utilizzare la console per impostare la lingua in batch;
suggerimento
Se è necessario impostare permanentemente la lingua in fabbrica, si consiglia di utilizzare la console;
