Impostazioni Avanzate

Gestione dei microfoni

• Collegare il computer all'AP wireless (username e password si vedono qui), e assicurarsi che il computer e il computer centrale siano nella stessa sottorete IP;

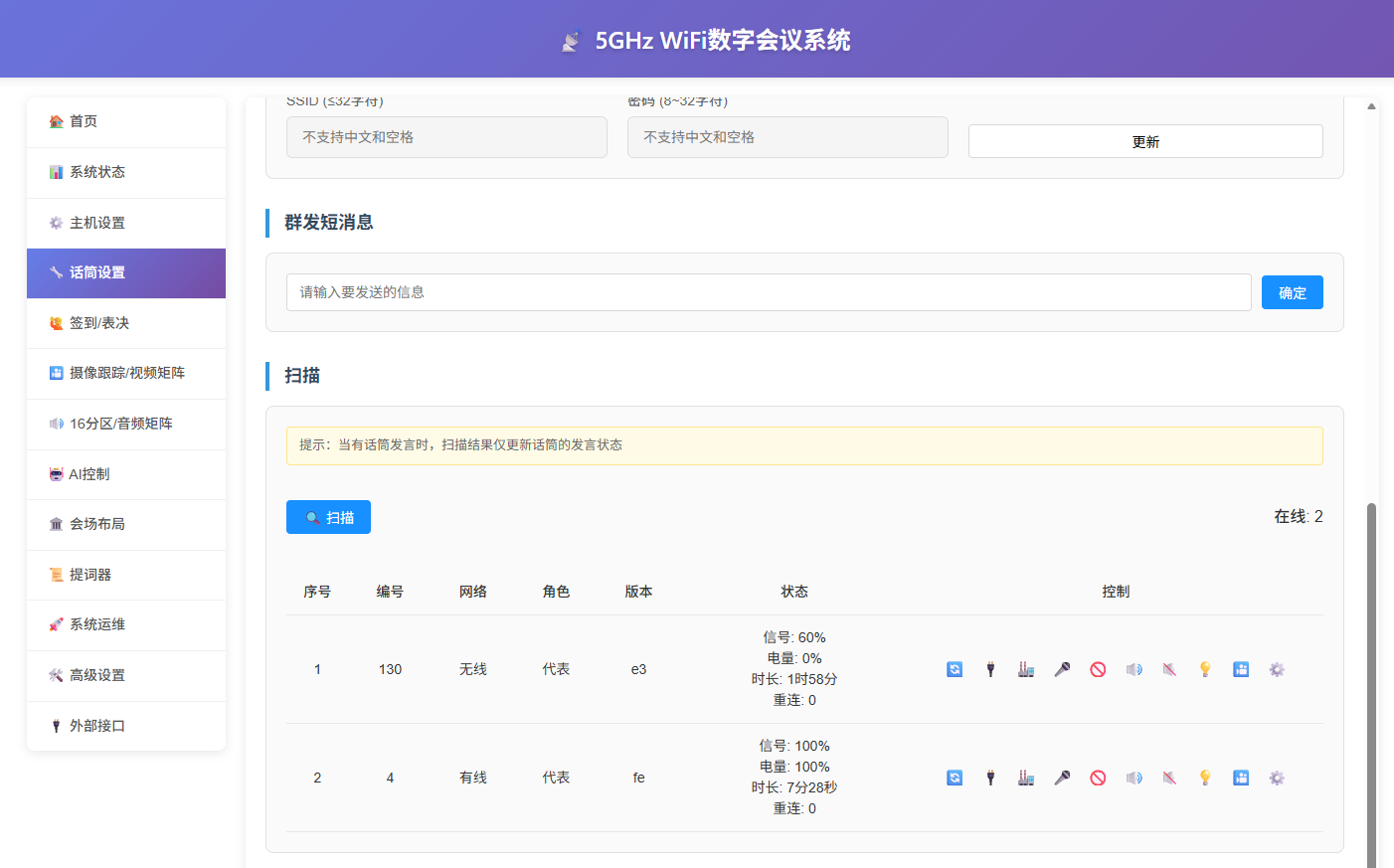

• Aprire la console web del computer centrale---"Impostazioni microfono"---"Scansione", attendere 3 secondi per scansionare i microfoni e eseguire operazioni;

Cambiare nome e password WIFI

• Accendere tutti i microfoni per i quali si vuole cambiare il nome WIFI;

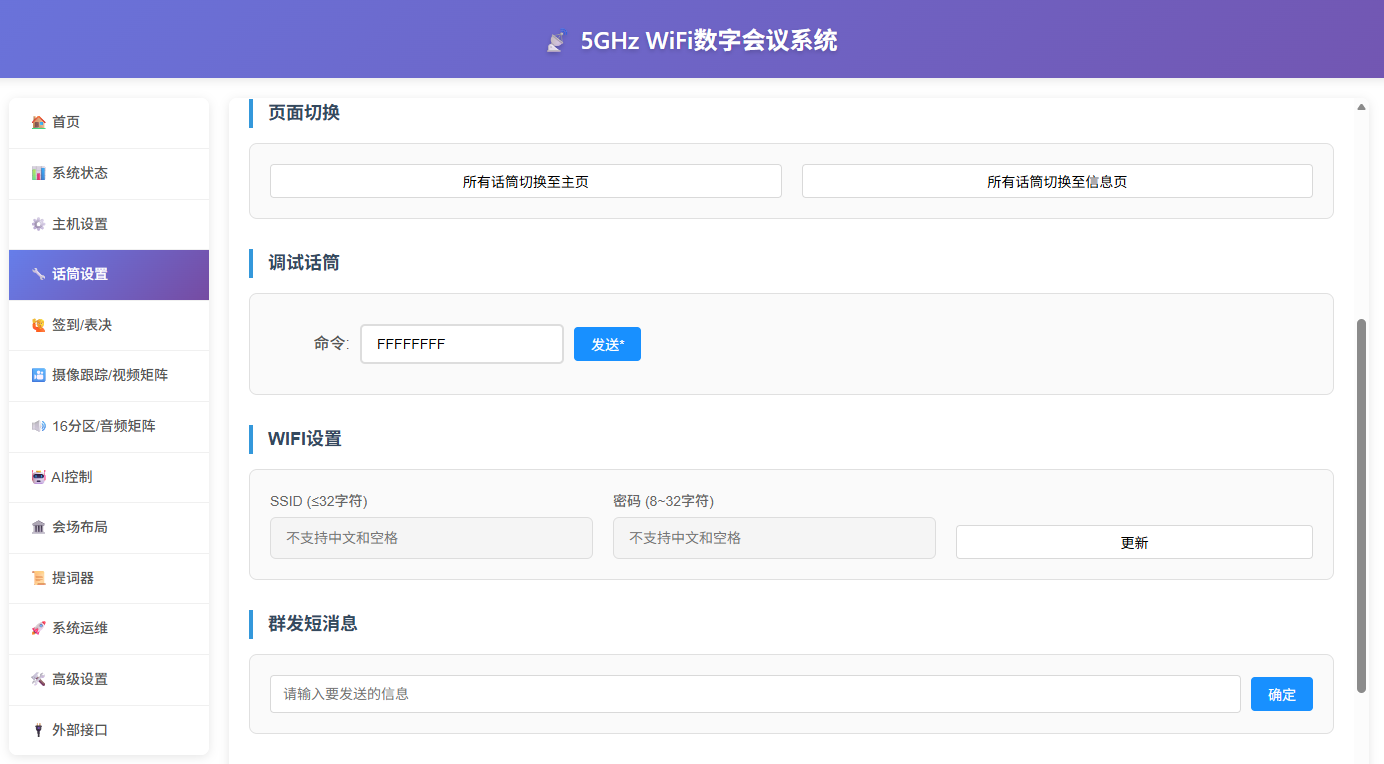

• Aprire la console web del computer centrale---"Impostazioni microfono"---"Impostazioni WIFI";

Scenario 1: C'è solo 1 AP sul posto, impostare l'AP con nuovo SSID e password

• Inserire il nuovo SSID e password nella pagina sopra, cliccare "Aggiorna", dopo l'aggiornamento il microfono si riconnetterà automaticamente al nuovo SSID;
• Entrare nella console dell'AP, impostarlo con il nuovo SSID e password;
• Impostare il nuovo SSID e password dell'AP e riavviare;
• Confermare che l'AP funziona normalmente, riavviare i microfoni, che si collegheranno al nuovo SSID;

Scenario 2: C'è 2 AP sul posto, rimuovere l'AP vecchio e sostituire con l'AP nuovo

• Entrare nella console dell'AP nuovo, impostarlo con il nuovo SSID e password;
• Attendere che il segnale dell'AP nuovo sia stabile (scansionabile da computer o telefono);
• Inserire il nuovo SSID e password nella pagina sopra, cliccare "Aggiorna", il microfono si aggiornerà e cercherà automaticamente di riconnettersi all'AP nuovo;
• Spegnere l'alimentazione dell'AP vecchio;

Scenario 3: C'è più di un AP sul posto, si vogliono distinguere e impostare SSID diversi;

• Prima spegnere gli altri AP, mantenere acceso solo un AP;
• Eseguire completamente tutte le operazioni dello scenario 1 in ordine;
• Eseguire nuovamente tutte le operazioni dello scenario 3 per gli AP rimanenti;

warning

• Se dopo aver confermato che il nuovo segnale dell'AP è stabile (scansionabile da computer o telefono), il microfono non si collega mai all'AP nuovo, resettarlo e continuare la connessione;
• Se si vuole ripristinare il SSID e la password di fabbrica, consultare il capitolo "Ripristino di fabbrica";

Espansione multi-AP

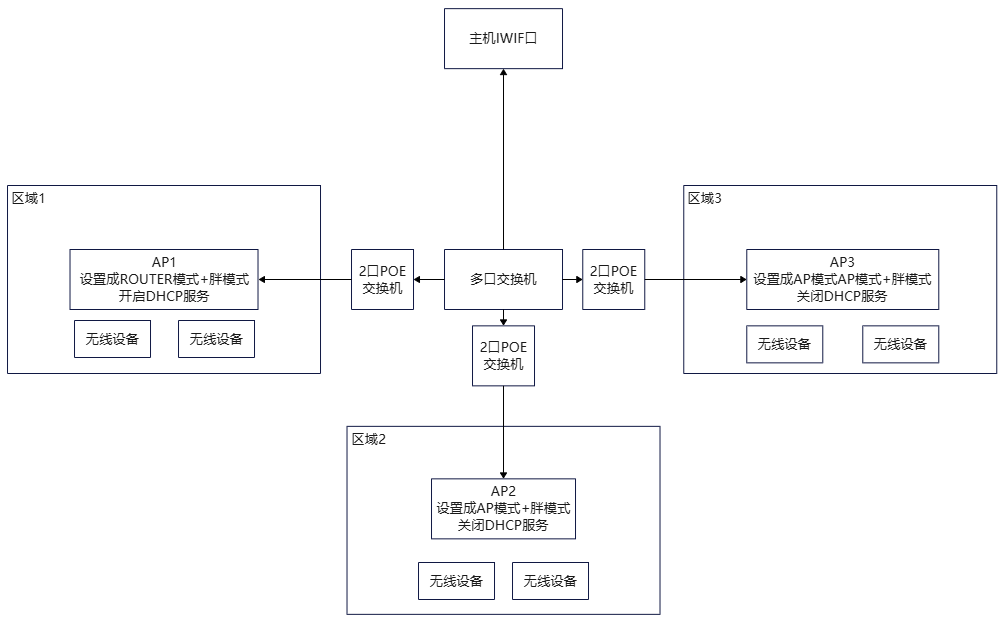

Quando la sala conferenze è troppo grande o si vogliono collegare i microfoni di più sale riunioni a uno stesso computer centrale, è possibile utilizzare la funzione di espansione multi-AP per estendere l'ambito di accesso dell'AP 5G WIFI. Il diagramma di topologia di rete è mostrato di seguito (prendiamo l'ultimo caso):

warning

In questo schema di topologia di rete, non è possibile collegare altri router allo switch;

Il flusso operativo specifico è il seguente:

• Spegnere AP2, AP3...APn, aprire AP1, importare direttamente la configurazione di fabbrica

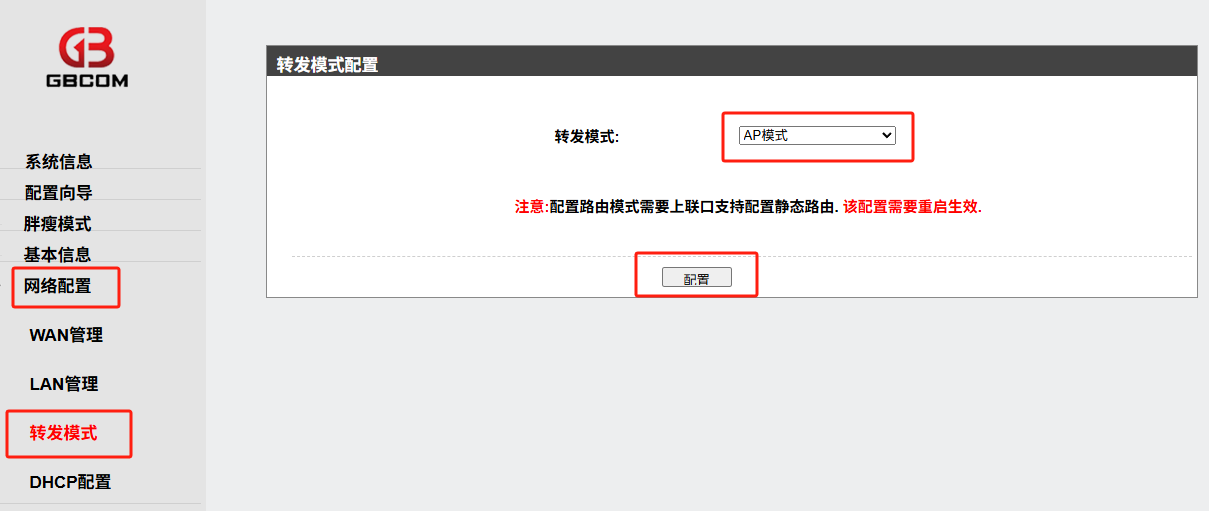

• Spegnere AP1, aprire AP2, importare prima la configurazione di fabbrica, quindi accedere di nuovo, cambiare l'AP in "Modalità AP" come mostrato nella figura seguente, confermare;

• Impostare analogamente AP3...APn;

Nascondere la rete WIFI

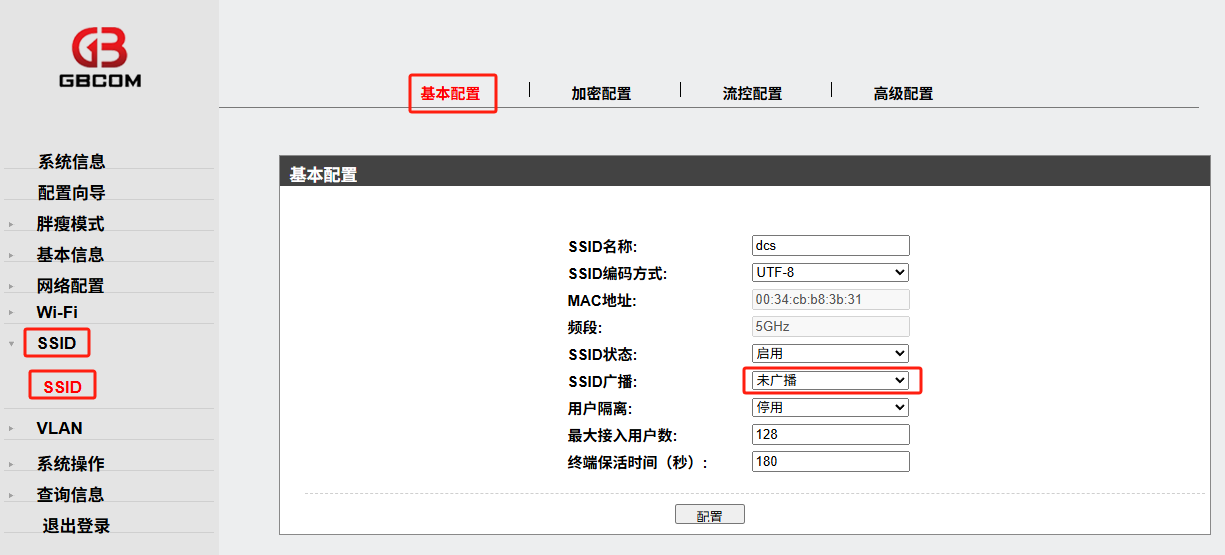

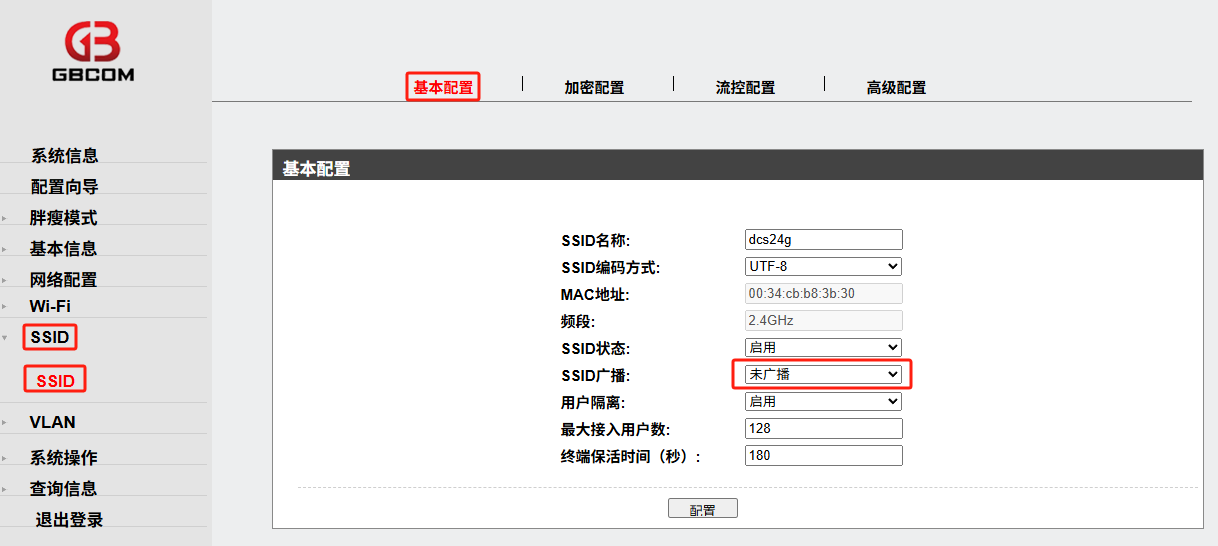

Per soddisfare le esigenze delle unità segrete, è possibile nascondere il nome WIFI. Il metodo operativo specifico è mostrato nella figura:

• Nascondere WIFI 2.4G

• Nascondere WIFI 5G

Tracciamento della telecamera dal computer centrale

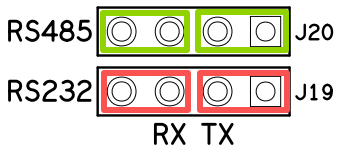

• Impostare i jumper sulla scheda madre, selezionare il protocollo di controllo tra il computer centrale e la telecamera;

Selezionare RS485: cortocircuitare la parte verde, disconnettere la parte rossa; Selezionare RS232: cortocircuitare la parte rossa, disconnettere la parte verde;

• Collegare l'interfaccia RS232 del computer centrale alla telecamera (o RS485 a più telecamere, attenzione a + a +, - a -, non invertire);
• Collegare il computer alla stessa rete del computer centrale;

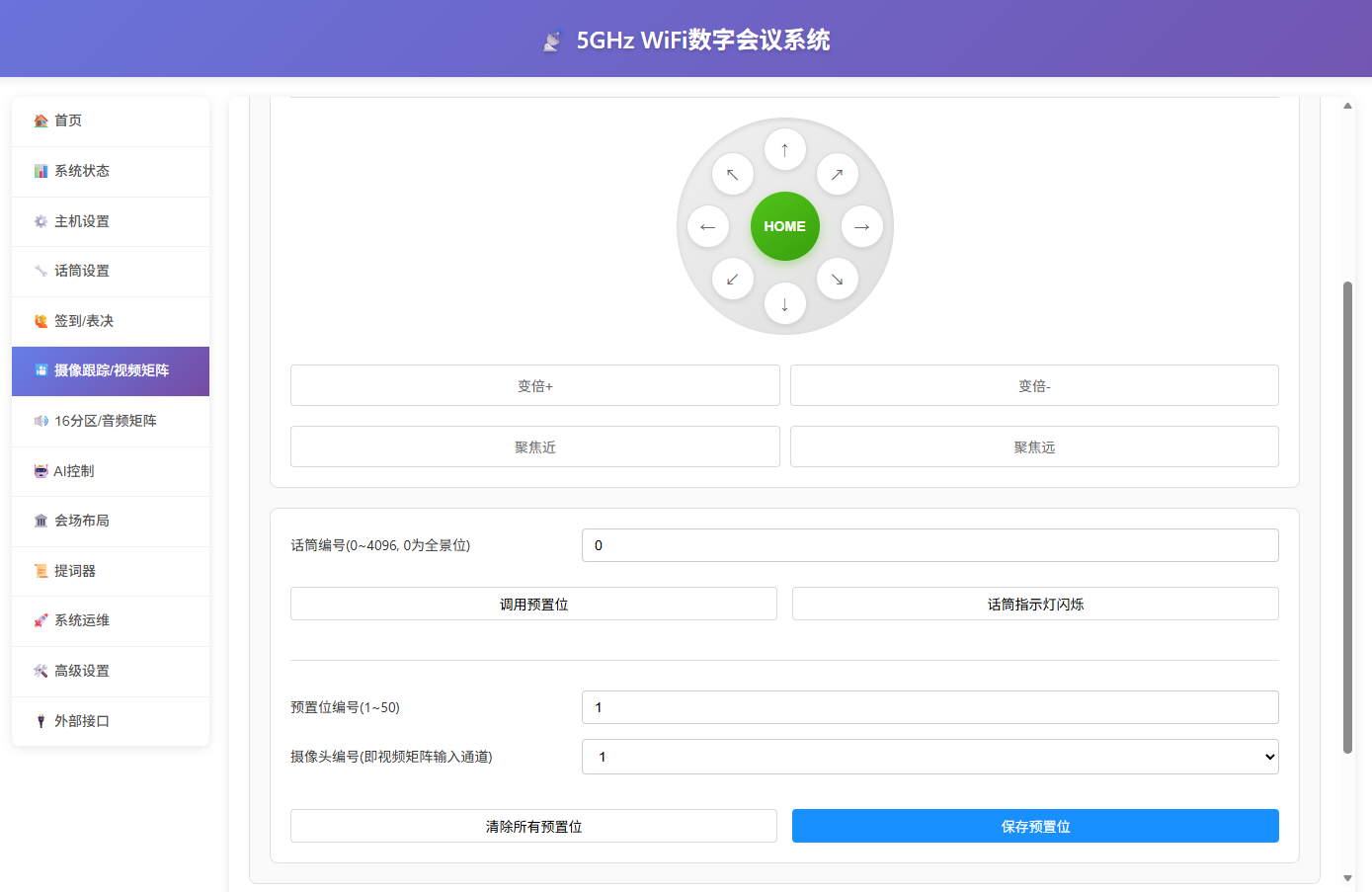

• Aprire la console web del computer centrale---"Tracciamento telecamera/Matrice video", come mostrato nella figura;

• Impostare "Numero telecamera (deve corrispondere al numero del lato telecamera)", "Baud rate", "Protocollo telecamera", quindi cliccare il pulsante di movimento PTZ sulla destra per confermare se la telecamera si muove normalmente;

Scenario 1: Impostare nuova posizione prescelta

• Impostare "Numero microfono", "Numero telecamera", "Numero posizione prescelta", muovere la telecamera alla posizione prevista, cliccare "Salva posizione prescelta";

informazioni

Se il numero della posizione prescelta viene salvato duplicato, prevale l'ultima posizione prescelta;

Scenario 2: Regolare posizione prescelta già impostata

• Inserire il "Numero microfono" da regolare, cliccare "Chiama posizione prescelta", la spia del microfono corrispondente si accende. Se la posizione prescelta è stata impostata prima, la telecamera si muoverà alla posizione prevista. È possibile muoverla nuovamente alla posizione specificata e quindi cliccare "Salva posizione prescelta", la spia del microfono corrispondente si spegne e questa operazione sovrascriverà il record precedente;

informazioni

• "Accendi/Spegni spia microfono" serve solo per indicare la posizione del microfono, non ha altri scopi;
• Dopo aver impostato il tracciamento della telecamera, non è necessario impostare di nuovo il tracciamento della telecamera quando si ricodifica l'ID;
• Per impostare di nuovo tutte le posizioni prescelte, cliccare "Cancella tutte le posizioni prescelte";
• Quando si usa con la matrice 4x4 integrata, il numero della telecamera deve essere 1, 2, 3, 4 e corrisponde rispettivamente all'HDMI1 IN, HDMI2 IN, HDMI3 IN, HDMI4 IN dell'ingresso della matrice;

Tracciamento della telecamera dal controllo centrale

• Se è installato un dispositivo di controllo centrale sul posto e si vuole controllare il collegamento della telecamera tramite il dispositivo di controllo centrale, è possibile collegare il computer centrale e il controllo centrale tramite rete. Il metodo specifico è il seguente:
• Collegare il computer centrale e il controllo centrale nella stessa rete;
• Impostare l'IP del controllo centrale a 192.168.10.222, porta 20000, protocollo UDP;
• Quando il microfono parla, il computer centrale invierà un messaggio UDP tramite rete a 192.168.10.222:20000, il contenuto del messaggio è l'ID del microfono acceso;

Registrazione

• Accedere alla console web del computer centrale;

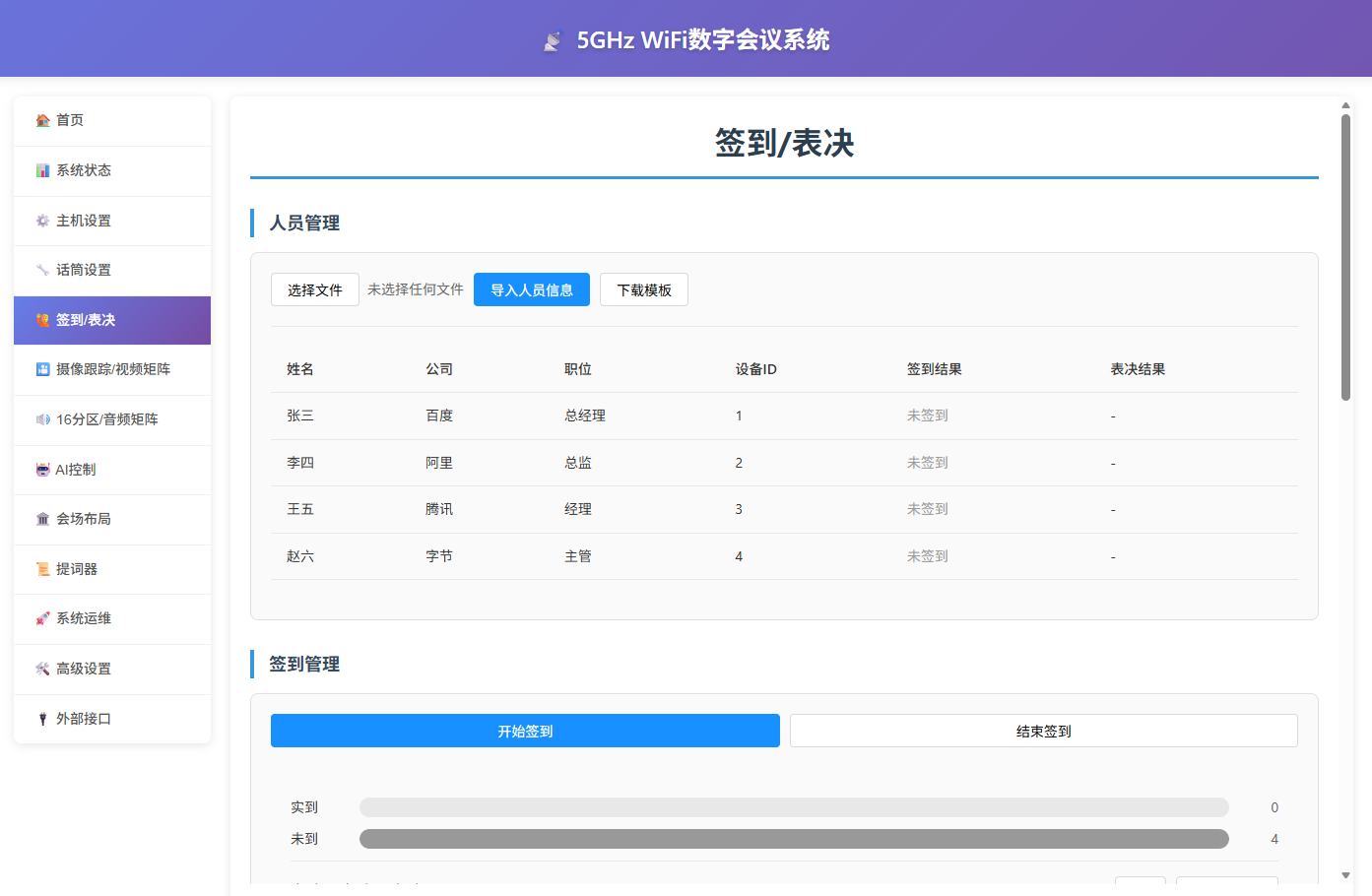

• Gestire i partecipanti
• Scaricare il modello---modificare nome, azienda, posizione, numero ID microfono corrispondente dei partecipanti---importare le informazioni delle persone;

• Avviare la registrazione

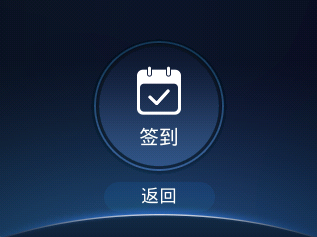

• Cliccare "Avvia registrazione", il display del microfono mostrerà la pagina di registrazione. Dopo che l'utente clicca per registrarsi, tornerà alla pagina iniziale indicando che la registrazione è riuscita:

• Terminare la registrazione

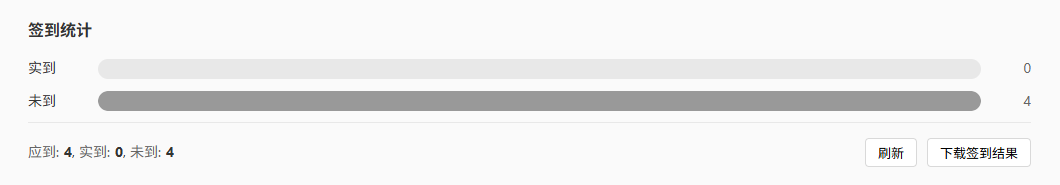

• Dopo che i microfoni si sono registrati uno per uno, cliccare "Aggiorna" per visualizzare i risultati della registrazione, come mostrato nella figura:

Votazione/Voto/Valutazione

• Accedere alla console web del computer centrale;
• Aggiungere votazione personalizzata

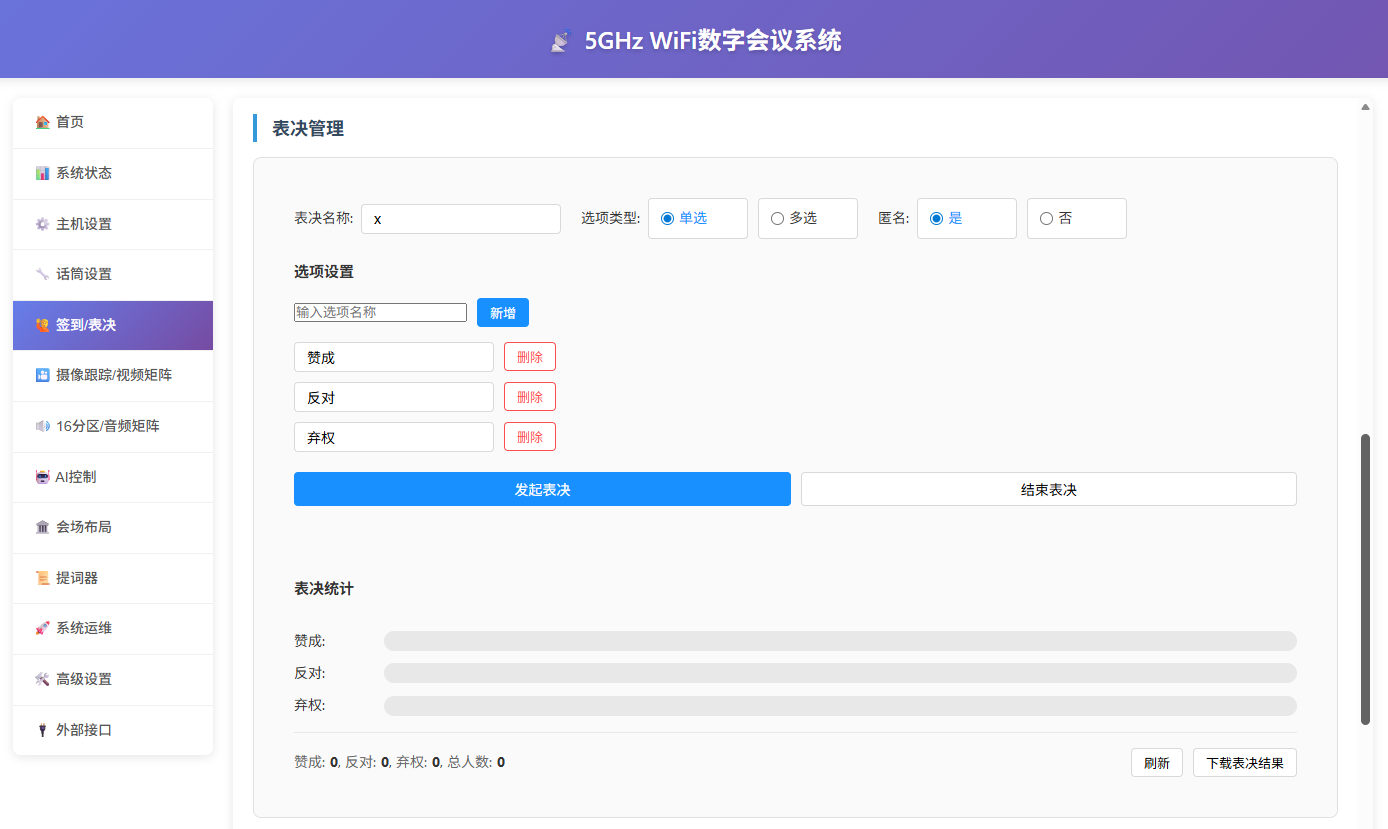

• Aggiungere una votazione/voto come mostrato nella figura, massimo 6 opzioni, ogni opzione non supera i 4 caratteri cinesi o 8 caratteri inglesi;

• Avviare il voto

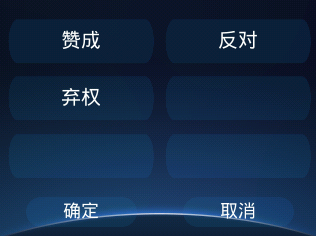

• Cliccare "Avvia voto", il display del microfono mostrerà la pagina di voto. Dopo che l'utente clicca l'opzione e conferma, non tornerà alla pagina iniziale (può scegliere di nuovo e confermare, prevale la scelta finale);

• Terminare la votazione

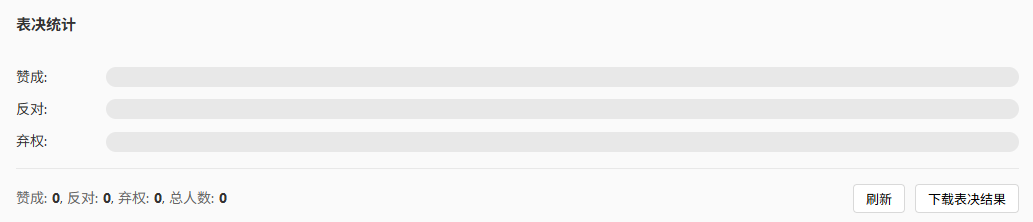

• Dopo che i microfoni hanno votato uno per uno, cliccare "Aggiorna" per visualizzare i risultati del voto, come mostrato nella figura:

Trascrizione vocale (opzionale)

• Entrare nella "Pagina impostazioni" del display del microfono---"Impostazioni microfono", tenere premuto il tasto "Impostazioni" per più di 5 secondi, il microfono può passare alla pagina di visualizzazione del testo della trascrizione vocale;

Integrazione SDK

Il computer centrale può fornire SDK con protocollo UDP/HTTP per l'invocazione da parte di dispositivi di terze parti, inclusi: query dello stato del computer centrale, ottenimento dell'elenco dei microfoni, registrazione, votazione, collegamento del voto, ecc. Per i dettagli, consultare l'ingegnere tecnico pre-vendita;

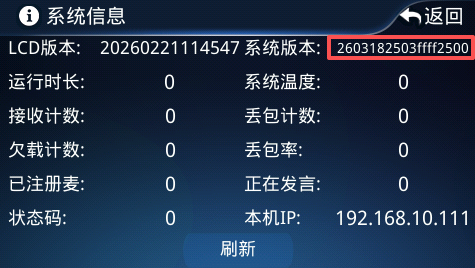

Pagina delle informazioni di sistema

I microfoni con display e il computer centrale usano la pagina delle informazioni per mostrare lo stato del sistema e le informazioni di manutenzione. La spiegazione di ogni campo è la seguente:

• Versione LCD: versione corrente del display;
• Versione sistema: versione corrente del sistema, può essere verificata qui dopo l'aggiornamento OTA;
• Indirizzo IP: indirizzo IP del microfono + primo carattere del nome del segnale AP;
• Ruolo: Presidente/Delegato/Interprete;

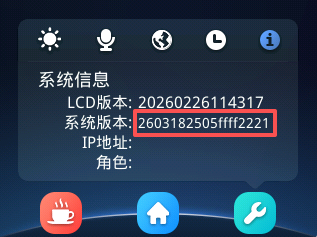

La definizione del formato della versione sistema è la seguente:

• 260318: timestamp della versione software;
• 25: numero univoco della versione software;
• 05: numero della versione hardware;
• ff: riservato;
• ff: riservato;
• 22: tipo di schermo LCD del microfono;
• 2: tipo di pulsante;
• 1: numero di batterie;

• Versione LCD: versione corrente del display;
• Versione sistema: versione corrente del sistema, può essere verificata qui dopo l'aggiornamento OTA;
• Tempo di funzionamento: durata cumulativa dopo l'accensione del sistema, in secondi;
• Temperatura sistema: temperatura dei componenti core del sistema, si consiglia non superare i 60 gradi;
• Conteggio ricezione: numero totale di pacchetti audio ricevuti dal computer centrale;
• Conteggio perdita pacchetti: numero totale di pacchetti persi durante la ricezione audio dal computer centrale;
• Conteggio sottocarico: numero totale di volte in cui i pacchetti audio sono stati richiesti dal computer centrale ma non sono arrivati in tempo;
• Tasso di perdita pacchetti: numero di pacchetti persi cumulativi / numero totale di audio ricevuti cumulativi, in 1/10000;
• Microfoni registrati: numero di microfoni collegati al computer centrale;
• In parola: numero di microfoni che stanno parlando attualmente;
• Codice stato: indica lo stato del sistema, consultare il capitolo delle spiegazioni dei codici stato;
• IP locale: indirizzo IP del computer centrale;

La definizione del formato della versione sistema è la seguente:

• 260318: timestamp della versione software;
• 25: numero univoco della versione software;
• 03: numero della versione hardware;
• ff: riservato;
• ff: riservato;
• 25: tipo di schermo LCD del computer centrale;
• 0: riservato;
• 0: riservato;
