Guide de démarrage rapide
Connexion du système
Suivez ces étapes pour connecter le système :
- Installez l'AP, les microphones et l'hôte à leur emplacement ;
- Connectez l'AP au commutateur POE (ou à l'alimentation POE) via un câble réseau ;
- Connectez le commutateur POE au port WIFI de l'hôte via un câble réseau ;
- Connectez les microphones filaires à l'hôte via les connecteurs aériens UNIT1-4 ou les ports RJ45 à l'aide de câbles dédiés (étape facultative) ;
- Connectez l'hôte aux équipements de sonorisation via des câbles audio ;
- Connectez l'hôte à la caméra ou au contrôleur central via un câble série RS232 ou RS485 ;
- Branchez le cordon d'alimentation sur l'interface d'alimentation de l'hôte ;
attention
- L'environnement d'installation et d'utilisation doit être propre, avec une température et une humidité appropriées, une bonne ventilation et ne pas obstruer les orifices de ventilation ;
- Tous les interrupteurs d'alimentation, prises, sockets et cordons d'alimentation des équipements doivent garantir une isolation sécurisée ;
- Connectez d'abord les périphériques externes, puis alimentez le système.
- En cas de problème, consultez la section « FAQ ». Si le problème persiste, contactez le service après-vente.

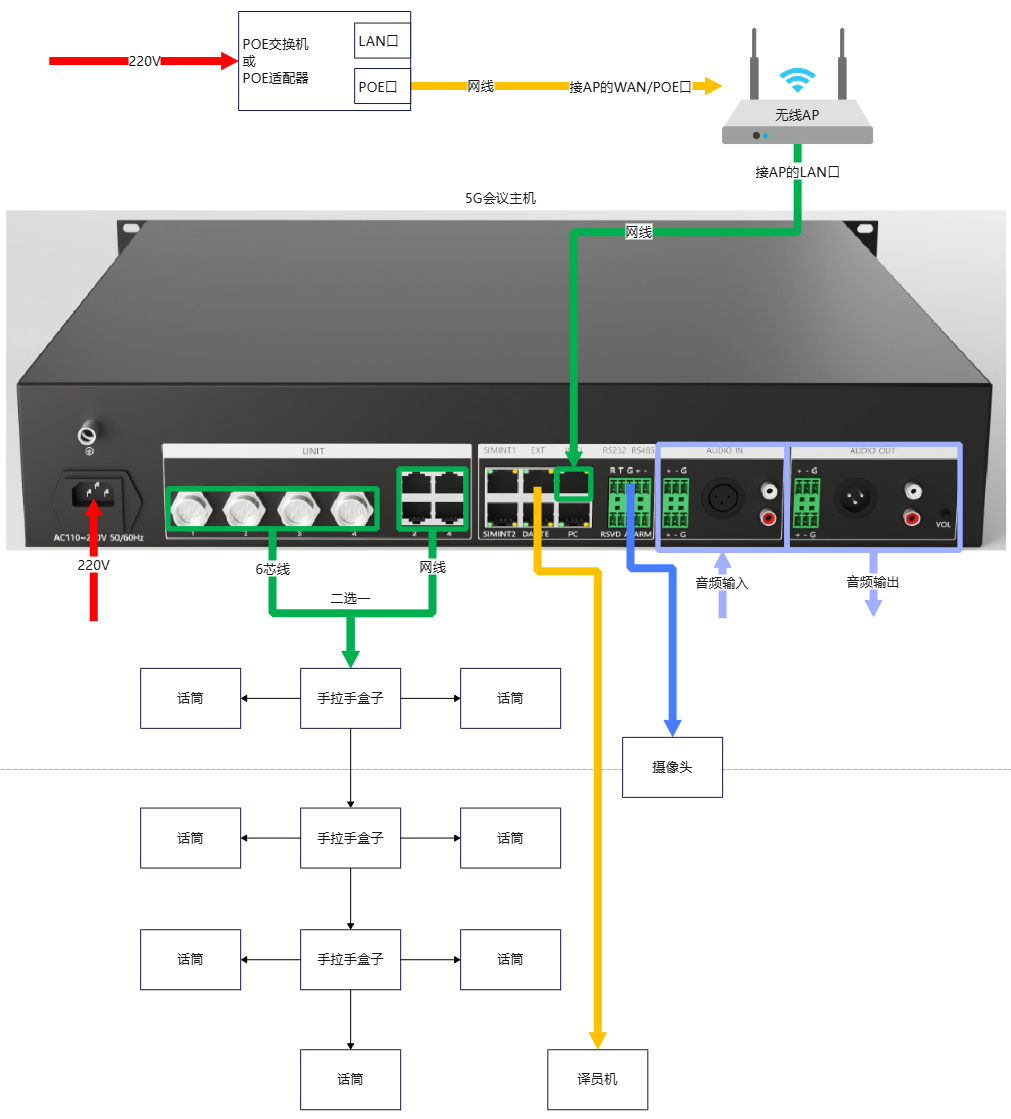

Topologie du système - AP à un port

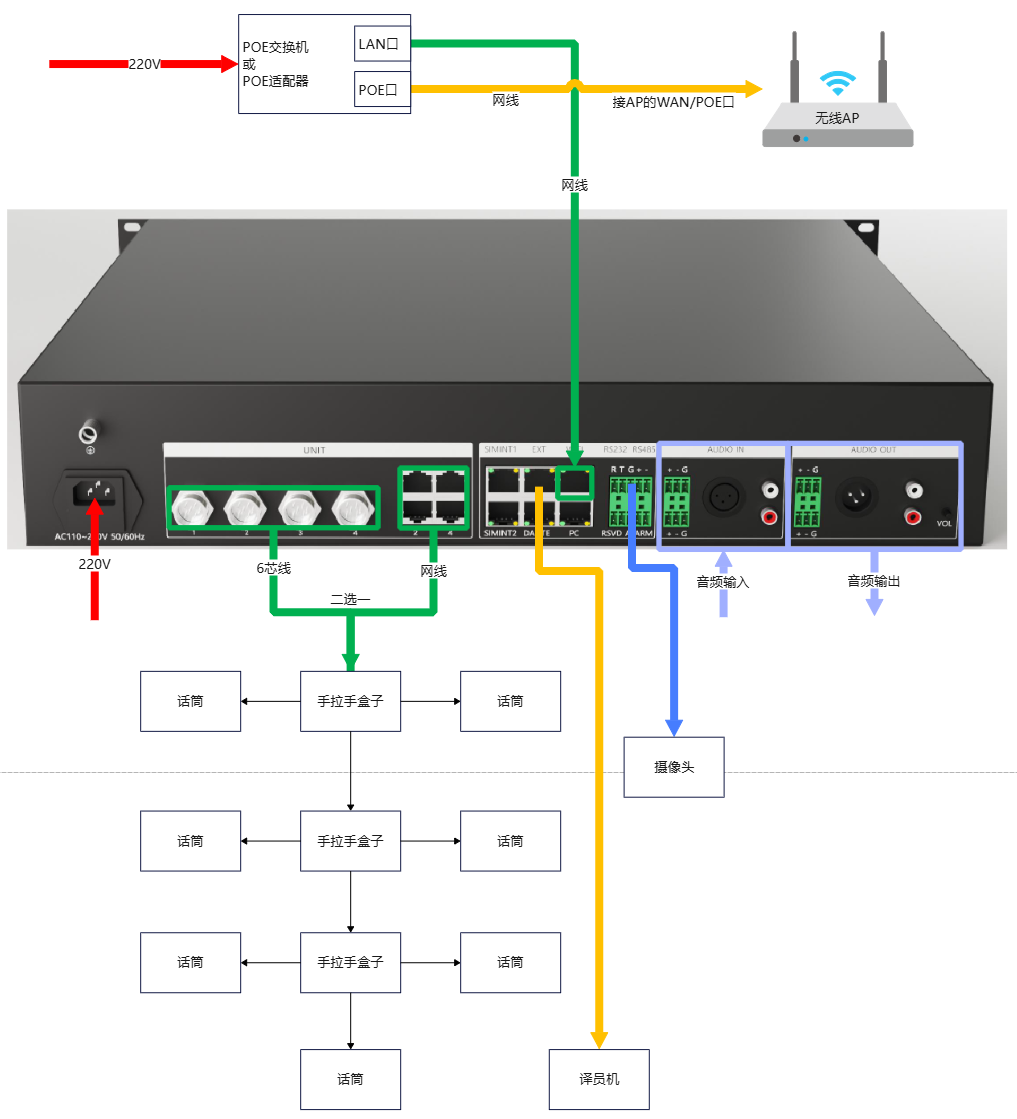

Topologie du système - AP à deux ports
Enregistrement du système
Ce système utilise un mécanisme de code d'enregistrement pour la gestion des autorisations. Voici les scénarios :
- Un nouveau dispositif bénéficie d'une période d'essai de trois mois par défaut après la gravure, calculée à partir de la date de gravure ;
- À l'expiration, vous pouvez décider si le client peut continuer à utiliser le système et pour combien de temps ;
- Lorsque le client confirme son achat ou que vous décidez de lui accorder une autorisation permanente, générez un code d'enregistrement permanent ;
Pour les points 2 et 3, utilisez le site https://zc.randvision.cn pour enregistrer.
Méthodes de saisie du code d'enregistrement :
Méthode 1 :
- Cliquez sur l'écran de l'hôte → « Paramètres » → « Code d'enregistrement », fournissez le code machine, le nombre de microphones et la durée d'essai au personnel du fabricant, puis saisissez le code d'enregistrement reçu dans le champ de saisie.
Méthode 2 (recommandée) :
- Connectez un ordinateur, un téléphone ou une tablette à l'AP ou au port EXT/LAN de l'hôte (soit sur le même réseau que l'hôte), ouvrez un navigateur et accédez à l'interface web de l'hôte à l'adresse http://192.168.10.111. Cliquez sur « Paramètres » → « Code d'enregistrement », collez le code et cliquez sur « Confirmer ».
info
Après saisie du code d'enregistrement, l'hôte redémarrera automatiquement.
Sélection du canal filaire (étape facultative)
- Cliquez sur l'écran de l'hôte → « Paramètres » → « Canal microphone filaire », puis sélectionnez si chaque canal est connecté via un connecteur aérien GX16 ou un port RJ45.
danger
Ne connectez pas d'équipements réseau standard aux ports UNIT RJ45 de l'hôte, cela pourrait endommager l'équipement.
Test de boucle simple
- Après avoir connecté tous les câbles conformément à la section « Connexion du système », allumez successivement l'AP, les microphones et l'hôte ;
- Boucle audio locale :
- Connectez une source audio à l'interface AUDIO IN de l'hôte et vérifiez si le son est audible sur AUDIO OUT ;
- Boucle réseau du microphone :
- Vérifiez que le microphone est connecté au réseau et à l'hôte, puis appuyez sur le bouton « Parler » du microphone pour effectuer un test vocal ;
info
- Lors du démarrage du microphone, les indicateurs du microphone et du bouton de parole s'allument jusqu'à ce que la connexion WiFi soit établie, puis ils s'éteignent ;
- Lors du démarrage de l'hôte, il attend qu'un câble réseau valide soit inséré dans le port WIFI. Une fois inséré, l'indicateur STATUS du panneau avant clignote à intervalles d'une seconde.
Définir le rôle du microphone
- Pour les microphones sans écran : maintenez enfoncé le bouton de parole pendant le démarrage pour changer de rôle (représentant → président → représentant → ...) ;

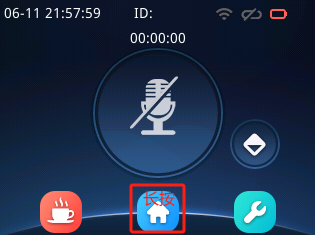

- Pour les microphones avec écran : après avoir accédé à la page d'accueil de l'écran, maintenez enfoncé le bouton « HOME » pendant plus de 5 secondes pour changer de rôle ;
info
Lors du démarrage du microphone président, tous les indicateurs clignotent rapidement 3 fois pour indiquer qu'il s'agit d'un microphone président.
Modes de conférence
- Libre : Les microphones des représentants et du président ne sont limités que par le nombre maximum d'orateurs autorisé ;
- Premier entré, premier sorti : Le dernier microphone à parler remplace le plus ancien. Un microphone représentant ne peut pas remplacer un microphone président ;
- Limité : Les microphones des représentants et du président ne sont limités que par le nombre maximum d'orateurs autorisé ;
- Demande : Le président peut parler sans restriction. Lorsqu'un représentant appuie sur le bouton de parole, une demande est envoyée à tous les présidents en ligne. Si un président approuve, le représentant peut parler. Si un président refuse ou si tous ignorent la demande, le représentant retourne à l'état d'attente ;
info
Actuellement, le mode demande ne permet qu'un représentant à la fois de soumettre une demande. Les autres demandes sont annulées automatiquement.
- Contrôle vocal AI : Tout microphone détectant une voix humaine s'allume automatiquement ;
Attribuer des ID
- Cliquez sur l'écran de l'hôte → « Paramètres » → « Attribuer ID », saisissez le numéro de départ et cliquez sur « Démarrer » ;
- Cliquez sur le bouton d'édition de chaque microphone pour compléter l'attribution d'ID ;
- À la fin, cliquez sur « Arrêter » sur l'écran de l'hôte ;
attention
- Si des numéros de microphone sont en conflit après le démarrage, éteignez tous les microphones et réattribuez un ID au microphone présentant le conflit.
- Si l'hôte n'est pas dans la même salle que la salle de conférence, accédez à l'interface web de l'hôte pour lancer l'opération d'attribution d'ID.
Configurer l'IP du microphone
- Si l'écran du microphone affiche « IP Conflict » ou si tous les indicateurs clignotent rapidement après le démarrage, cela signifie qu'il y a un conflit IP avec un autre microphone. Dans ce cas, éteignez les autres microphones, redémarrez le microphone concerné et configurez son IP via la console.
info
Cette méthode s'applique uniquement aux microphones filaires.
Parler/Quitter la parole
- Lorsque le réseau et l'hôte sont connectés (indiqué sur l'écran du microphone), cliquez sur l'icône microphone sur la page d'accueil pour parler ou quitter la parole ;
info
Si le microphone est équipé d'un interrupteur tactile ou d'un bouton poussoir, il peut également être utilisé pour parler ou quitter la parole.
Priorité du président
- Lorsque le microphone a le rôle de président, vous pouvez utiliser la fonction de priorité comme suit :
- Pour les microphones sans écran : maintenez enfoncé le bouton de parole pendant 3 secondes ;
- Pour les microphones avec écran : maintenez enfoncé le bouton de parole pendant 3 secondes ou cliquez sur l'icône de priorité sur l'écran ;
Régler l'heure du système
- Lorsque la console est connectée à l'hôte, l'hôte synchronise automatiquement son heure avec celle de l'ordinateur ou de la tablette sur laquelle la console est installée ;
- Vous pouvez également régler l'heure via l'écran de l'hôte → « Paramètres du système » → « Paramètres de l'heure » ;
astuce
Il suffit de régler l'heure sur l'hôte. Les microphones synchronisent automatiquement leur heure lorsqu'ils se connectent à l'hôte.
Paramètres multilingues
- Cliquez sur l'écran pour régler la langue ;
- Utilisez la console pour régler la langue de plusieurs appareils simultanément ;
astuce
Si vous souhaitez définir une langue par défaut en usine, il est recommandé d'utiliser la console.
