Inicio Rápido

Figura Figura

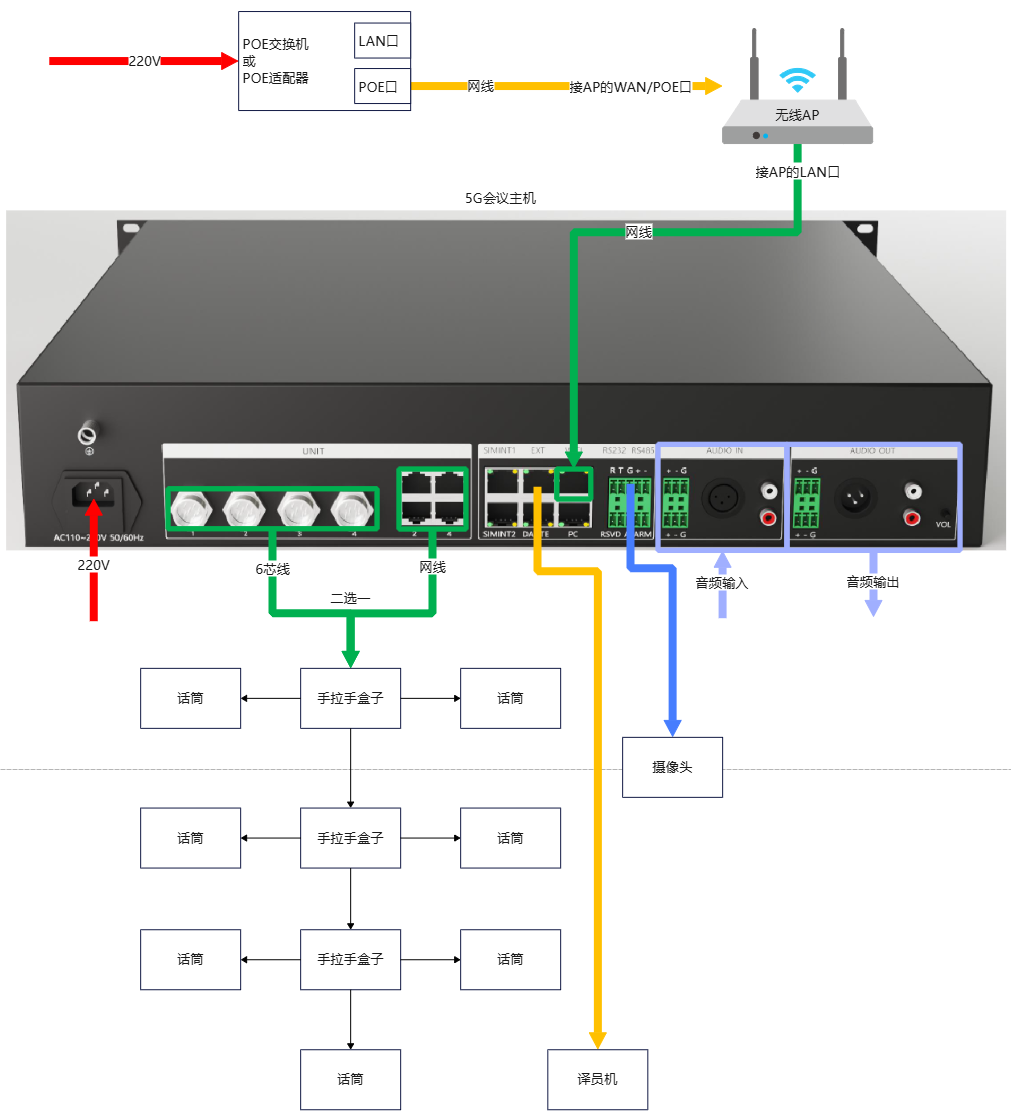

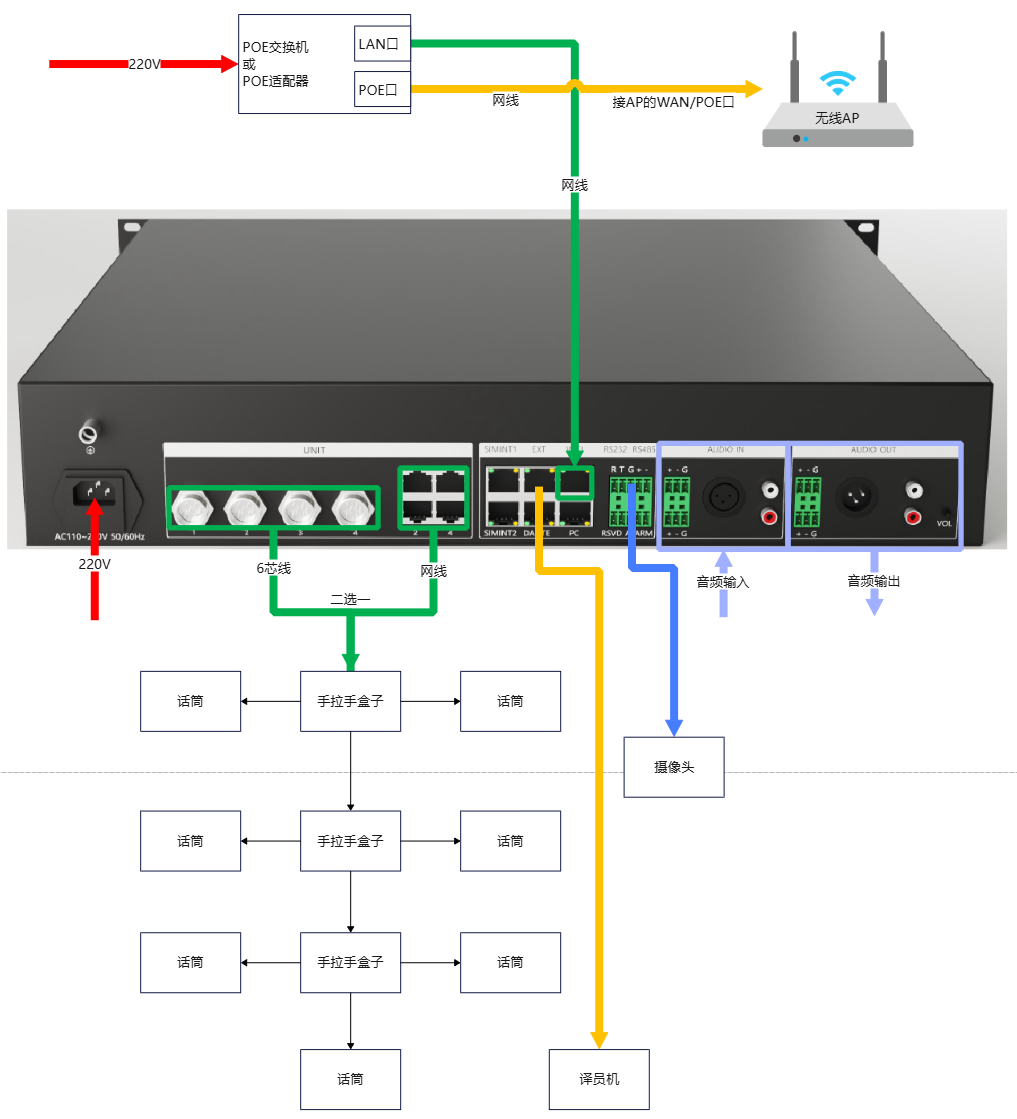

Conexión del Sistema​

Conecte el sistema siguiendo estos pasos:

  • Instale el AP, los micrófonos y la unidad principal en su lugar;
  • Conecte el AP al switch POE (o fuente de alimentación POE) mediante un cable de red;
  • Conecte el switch POE al puerto WIFI de la unidad principal mediante un cable de red;
  • Conecte los micrófonos cableados a los conectores aéreos UNIT1-4 o a los puertos RJ45 de la unidad principal mediante cables dedicados (paso opcional);
  • Conecte la unidad principal al equipo de sonido mediante cables de audio;
  • Conecte la unidad principal a la cámara o al control central mediante cables serie RS232 o RS485;
  • Conecte el cable de alimentación a la interfaz de energía de la unidad principal;
PRECAUCIÓN
  • El entorno de instalación y uso del sistema debe mantenerse limpio, con temperatura y humedad adecuadas, buena ventilación y sin obstruir los orificios de disipación de calor;
  • Todos los interruptores de energía, enchufes, tomas de corriente y cables de alimentación de los equipos del sistema deben garantizar la seguridad del aislamiento;
  • Conecte primero los dispositivos periféricos y, por último, encienda el sistema.
  • Si surge algún problema, consulte el capítulo "FAQ"; si no puede resolverlo, contacte al personal de servicio posventa del fabricante.

Registro del Sistema​

Este sistema utiliza un mecanismo de código de registro para la gestión de licencias. Las descripciones de los escenarios son las siguientes:

  • Los dispositivos nuevos tienen un período de prueba predeterminado de tres meses después de la programación, contado desde la fecha de programación;
  • Después de la expiración, puede decidir si permite que el cliente continúe con la prueba y por cuánto tiempo;
  • Una vez que el cliente confirma la compra, o cuando considere apropiado autorizar el uso permanente, genere un código de registro permanente;
  • Para los puntos 2 y 3 anteriores, utilice https://zc.randvision.cn para registrarse;

Métodos de introducción del código de registro:

Método 1:

  • Toque la pantalla de la unidad principal → "Configuración" → "Código de registro", proporcione el código de máquina, la cantidad de micrófonos y la duración de la prueba al personal del fabricante. Después de recibir la respuesta, toque el cuadro de entrada e introduzca el código de registro;

Método 2 (recomendado):

  • Conecte una computadora, un teléfono móvil o una tableta al AP o al puerto EXT/LAN de la unidad principal (es decir, en la misma red que la unidad principal), abra un navegador, inicie sesión en la interfaz web de la unidad principal en http://192.168.10.111, toque "Configuración" → cuadro de entrada de "Código de registro" en la página web, pegue el código y toque "Aceptar" para introducirlo rápidamente.
Nota

Después de introducir el código de registro, la unidad principal se reiniciará automáticamente.

Selección de Canal Cableado (Paso Opcional)​

  • Toque la pantalla de la unidad principal → "Configuración" → "Canal de micrófono cableado", toque para seleccionar si cada canal utiliza el conector aéreo GX16 o el puerto RJ45;
PRECAUCIÓN

No conecte dispositivos de red comunes a los puertos RJ45 UNIT de la unidad principal, ya que podría dañar el equipo.

Prueba de Bucle Simple​

  • Después de conectar los cables según el capítulo de Conexión del Sistema, encienda secuencialmente el AP, los micrófonos y la unidad principal;
  • Bucle de audio local:
    • Conecte la fuente de audio a la interfaz AUDIO IN de la unidad principal y compruebe si la interfaz AUDIO OUT tiene salida de sonido;
  • Bucle de red del micrófono:
    • Confirme que el micrófono está conectado a la red y a la unidad principal, luego toque el botón "Hablar" del micrófono para realizar la prueba de sonido;
Nota
  • Cuando el micrófono se enciende, se iluminan el indicador del brazo del micrófono y el indicador de habla hasta que se establece la conexión WIFI, momento en el que se apagan;
  • Cuando la unidad principal se enciende, esperará a que se inserte un cable de red válido en el puerto WIFI antes de funcionar normalmente; a partir de entonces, el indicador de estado STATUS del panel frontal parpadeará a intervalos de un segundo;

Figura

Configurar el Rol del Micrófono​

  • Para micrófonos sin pantalla, mantenga presionado el botón de hablar y encienda el micrófono para cambiar el rol (cambia en secuencia "Delegado → Presidente → Delegado → ...");

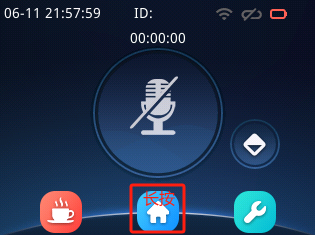

  • Para micrófonos con pantalla, acceda a la página de inicio de la pantalla del micrófono, mantenga presionado el botón "HOME" durante más de 5 segundos para cambiar el rol;
Nota

Cuando se enciende el micrófono del presidente, todos los indicadores parpadearán rápidamente 3 veces para indicar que este micrófono tiene el rol de presidente.

Modo de Conferencia​

  • Libre: los micrófonos de delegado y presidente solo están limitados por el número máximo de oradores;
  • FIFO (Primero en Entrar, Primero en Salir): el último micrófono en hablar desplazará al que habló primero; los micrófonos de delegado no pueden desplazar a los del presidente;
  • Limitado: los micrófonos de delegado y presidente solo están limitados por el número máximo de oradores;
  • Solicitud: el presidente puede hablar sin restricciones; después de que un delegado toque "Hablar", se envía una solicitud a todos los presidentes en línea; si algún presidente la aprueba, el delegado entra en estado de habla; si algún presidente la rechaza o todos la ignoran, el micrófono vuelve al estado de espera;
Nota

Actualmente, en el modo de solicitud solo se permite que un delegado inicie una solicitud a la vez; si otros delegados intentan iniciar una solicitud, se cancelará forzosamente.

  • Control por voz AI: cualquier micrófono se activa al captar la voz humana;

Asignar ID​

  • Toque la pantalla de la unidad principal → "Configuración" → "Asignar ID", toque para introducir el número inicial y toque "Iniciar";
  • Toque sucesivamente el botón de edición en la pantalla de cada micrófono para completar la numeración de ese micrófono;
  • Al finalizar, toque "Detener" en la pantalla de la unidad principal;
PRECAUCIÓN
  • Si después de encender hay números de micrófono repetidos, apague todos los micrófonos y vuelva a asignar la ID al micrófono que muestra el conflicto.
  • Si la unidad principal y la sala de conferencias no están en la misma habitación, puede acceder a la interfaz web de la unidad principal a través de la red e iniciar la operación de asignación de ID desde allí.

Configurar la IP del Micrófono​

  • Si la pantalla del micrófono muestra "Conflicto de IP" o todos los indicadores parpadean rápidamente después de encender, significa que hay un conflicto de IP con otro micrófono. En este caso, se recomienda apagar los demás micrófonos, reiniciar este micrófono y configurar la IP de este micrófono individualmente desde la consola;
Nota

Este método solo es aplicable a micrófonos cableados.

Hablar / Dejar de Hablar​

  • Cuando la pantalla del micrófono muestra que la red está conectada y la unidad principal está conectada, toque el icono del micrófono en la página de inicio para hablar o dejar de hablar;
Nota

Si el micrófono tiene un interruptor táctil o un botón de contacto ligero, también puede usarse para hablar o dejar de hablar.

Prioridad del Presidente​

  • Cuando el rol del micrófono es presidente, puede utilizar la función de prioridad. Los métodos de operación son los siguientes:
    • Para micrófonos sin pantalla, mantenga presionado el botón de hablar durante 3 segundos para activar la función de prioridad;
    • Para micrófonos con pantalla, mantenga presionado el botón de hablar durante 3 segundos o toque el icono de prioridad en la pantalla para activar la función de prioridad;

Configurar la Hora del Sistema​

  • Cuando la consola está conectada a la unidad principal, esta sincronizará la hora con la computadora o tableta donde se ejecuta la consola;
  • También puede configurar la hora a través de la pantalla de la unidad principal → "Configuración del sistema" → "Configuración de hora";
Nota

Solo es necesario configurar la hora de la unidad principal; los micrófonos sincronizarán automáticamente la hora al conectarse a la unidad principal.

Configuración de Idiomas​

  • Toque la pantalla para configurar el idioma;
  • Utilice la consola para configurar el idioma de forma masiva;
Nota

Si es necesario configurar permanentemente el idioma de fábrica, se recomienda utilizar la consola para hacerlo.
