Configuración Avanzada

Gestión de Telescopios​

  • Conecte la computadora a la AP inalámbrica (referencia de contraseña de cuenta aquí) y asegúrese de que la computadora está en la misma sección IP que el host;

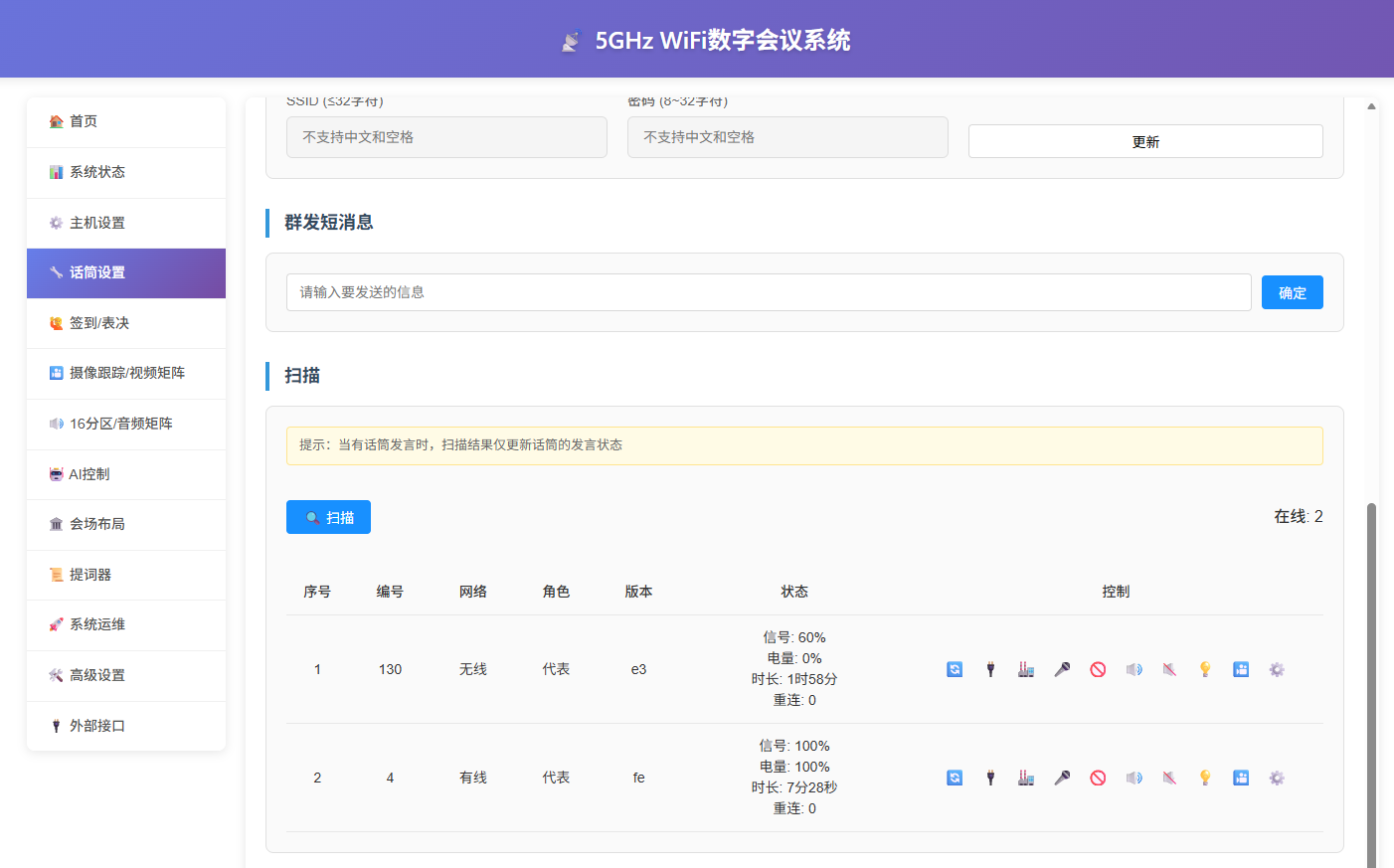

  • b) Abrir el backstage de la web del host -- "Configuración del ciclo" -- "Escaneo" -- 3 segundos para escanear y operar el micrófono;

Figure

Cambiar el nombre y la contraseña de WIFI​

  • Abrir todos los nombres de WIFI;

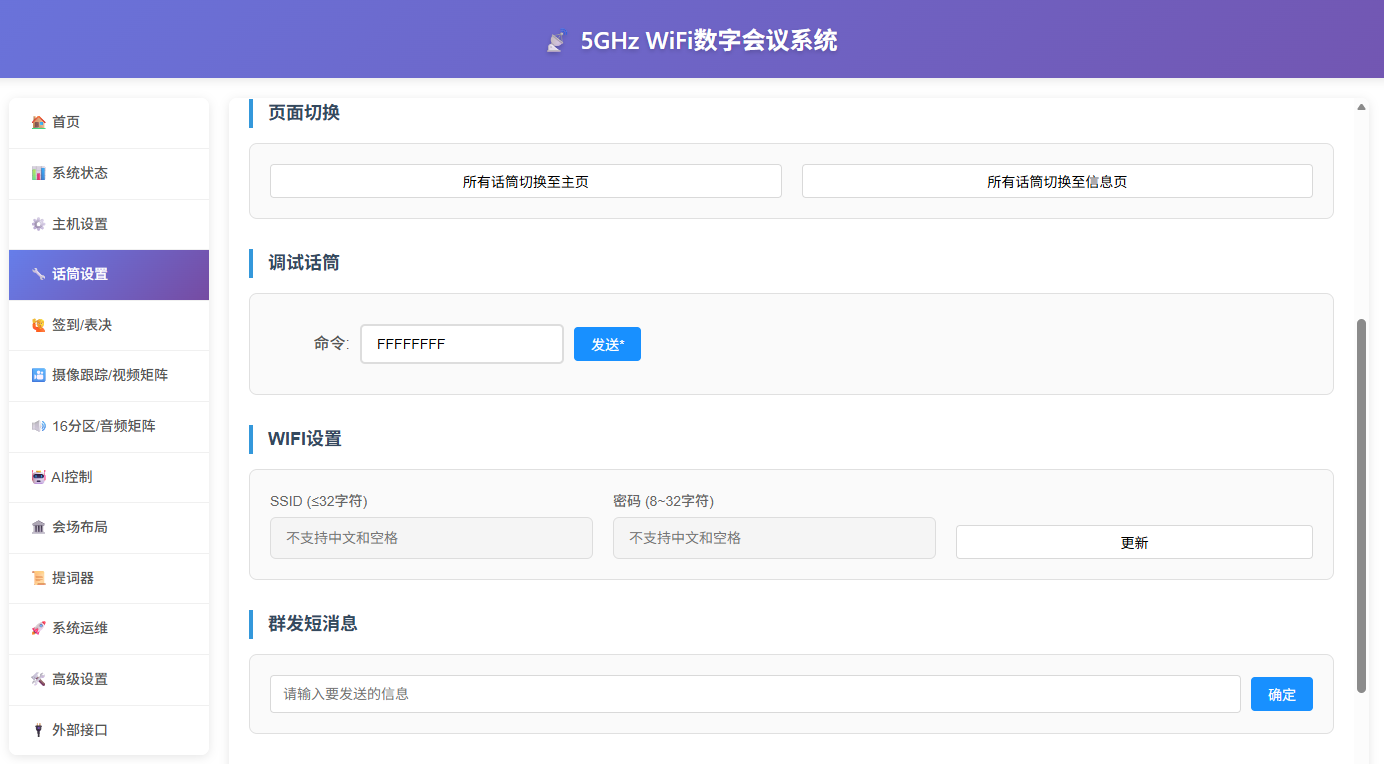

  • Abrir el backstage de la web del host -- "Configuración de cable" -- "Configuración de WIFI" ;

Figure

Escena 1: Sólo hay un AP en el campo, estableciendo AP como el nuevo SSID y contraseña

  • Introduzca el nuevo SSID y la contraseña en la página anterior, haga clic en " Actualizar " , y vuelva a conectar automáticamente el nuevo SSID cuando se actualice el micrófono;
  • Introduzca el AP entre bastidores y configurarlo como el nuevo SSID y contraseña;
  • Configure nuevos AP SSID y contraseñas y reinicielos;
  • Confirma que AP ya está funcionando y reinicia los micrófonos, que se conectarán al nuevo SSID;

Escenario 2: 2 APs en el sitio, quitar los APs antiguos y reemplazar los nuevos APs

  • Introduzca el nuevo AP entre bastidores y configurarlo como un nuevo SSID y contraseña;
  • Esperar a que se estabilicen las nuevas señales AP (se pueden escanear ordenadores o teléfonos móviles);
  • Introduzca un nuevo SSID y contraseña en la página anterior, haga clic en " Actualizar " , e intente automáticamente reconectar el nuevo AP cuando se actualice el micrófono;
  • Apague la vieja fuente de energía AP;

Escenario 3: múltiples AP en el campo para separar y establecer diferentes SSID;

  • Cierre los otros AP primero y mantenga sólo un AP abierto;
  • a) Llevar a cabo todas las acciones de la hipótesis 1 en secuencia;
  • Todas las operaciones correspondientes a la hipótesis de reejecución del AP restante 3;
aviso
  • Si se confirma que la nueva señal AP es estable (se puede escanear el ordenador o el teléfono celular), el micrófono nunca se conecta al nuevo AP, así que por favor reinicielo y permanezca conectado;
  • Si el SSID y la contraseña van a ser restaurados al sitio, se hace referencia al capítulo “Regreso de la planta”;

Extensiones MultiAP​

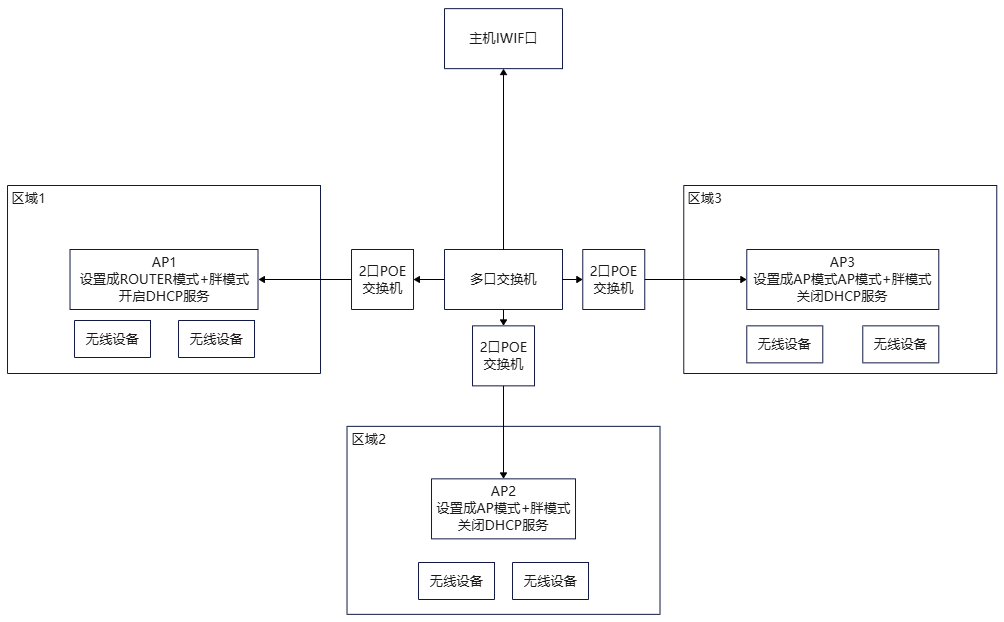

Cuando las salas de conferencias son demasiado grandes o si quieren conectar varias salas de conferencias a la misma computadora central, se pueden utilizar extensiones multiAP para ampliar el acceso a la 5G WIFI AP, como se ilustra en los mapas siguientes (por ejemplo):

Figure

aviso

En este método de red, no hay acceso a otros routers disponibles en el interruptor;

Los procesos operativos específicos son los siguientes:

  • Cerrar AP2, AP3...APn, abrir AP1, importar directamente fuera de la configuración de la planta

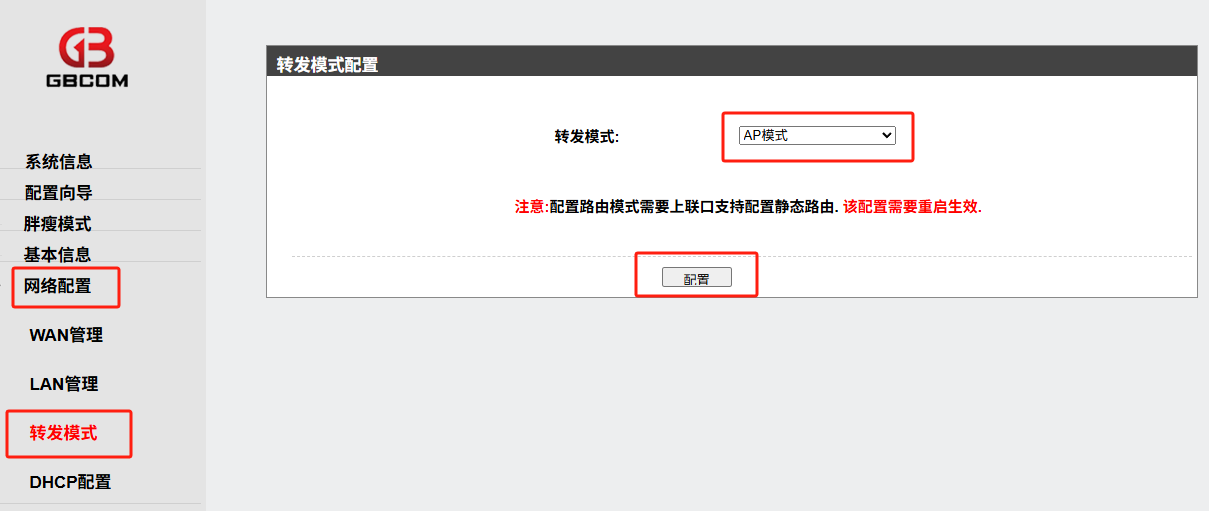

  • Cierra AP1, abre AP2, primero importa fuera de la configuración de la planta y luego relogiza, y luego cambia AP a "modo AP" como se muestra en la figura de abajo, confirmando que es suficiente;

Figure

  • La misma configuración que AP3...APn;

Ocultar la red WIFI​

El nombre WIFI se puede ocultar en respuesta a las necesidades de la unidad secreta, y lo siguiente es el método de funcionamiento:

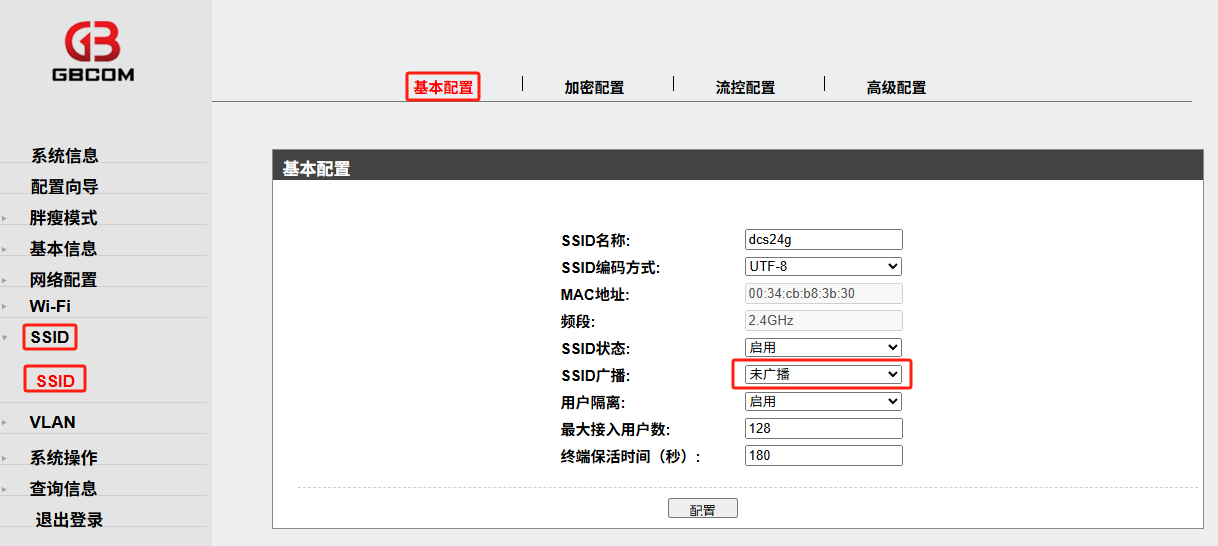

  • Ocultar 2.4G WIFI

Figure

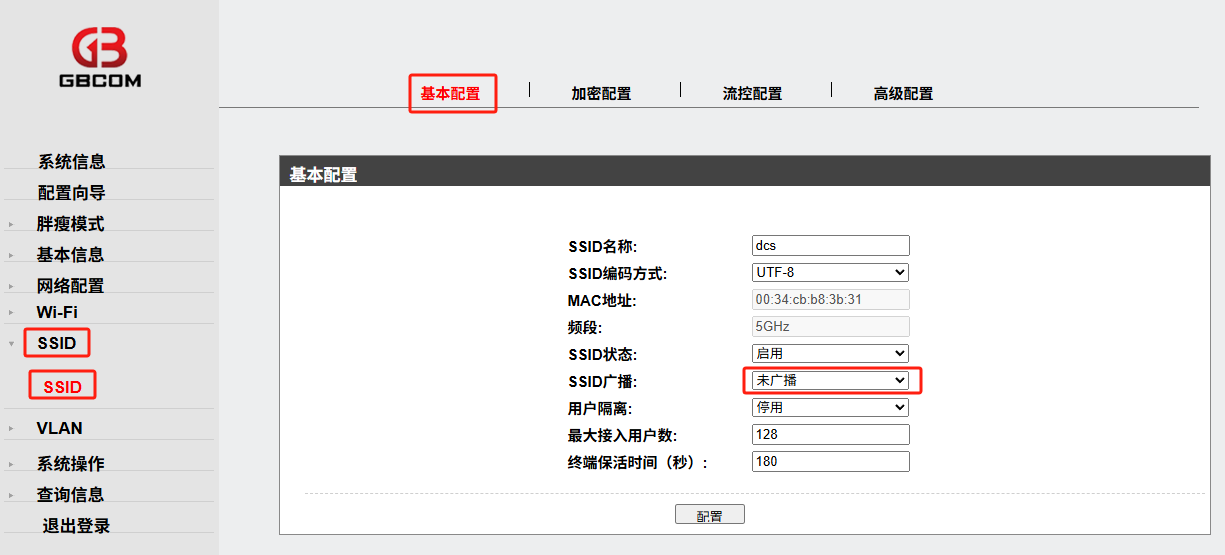

  • Ocultar 5G WIFI

Figure

El anfitrión está haciendo un seguimiento de vídeo.​

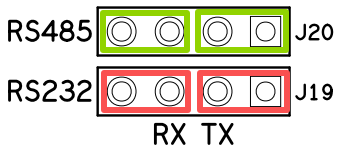

  • Establecer la tapa de salto en la placa principal y seleccionar el protocolo de control entre las cámaras;

Seleccione RS485: Sección verde de ancho corto y desconexión de la sección roja; Seleccione RS232: Rojo de ancho corto y verde de ruptura;

Figure

  • interfaces RS232 con cámaras (o RS485 con múltiples cámaras, nota + pares +, -- pares — irreversibles);
  • Conexión de ordenador a la misma red que el mainframe;

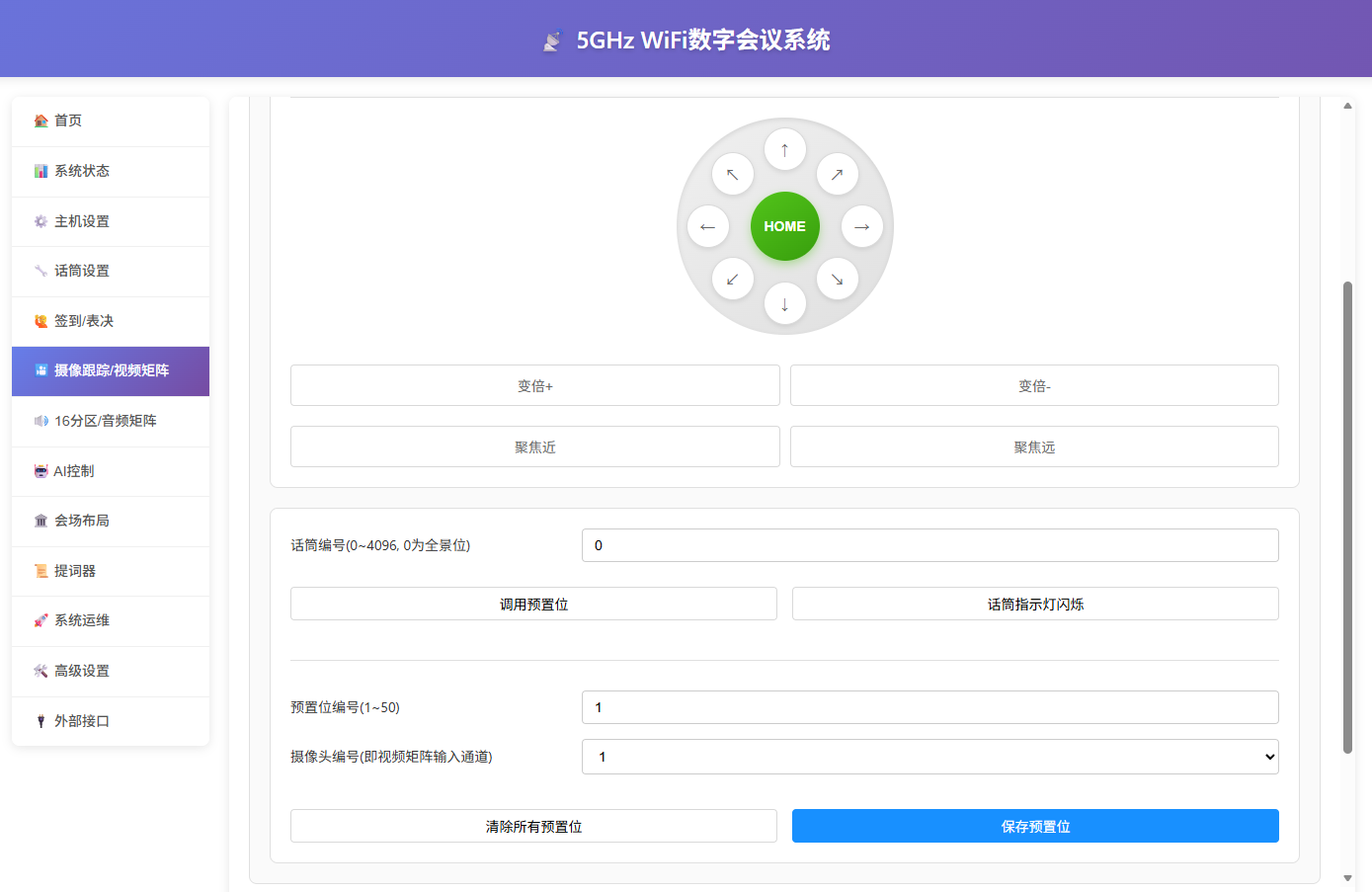

  • Abra el backstage de la web del host -- "Cámara Track/Video Matrix", como se muestra en la figura de abajo;

Figure

  • Configure el número de cámara (requerido con el número en el extremo de la cámara), la velocidad de puerto, el protocolo de la cámara, y luego haga clic en el botón PTZ derecho para confirmar si la cámara puede moverse normalmente;

Escenario 1: Establecer un nuevo preset

  • Establecer el " número de teléfono " , " número de cámara " , " número de bits preestablecido " , mover la cámara a la posición prevista y hacer clic en " Guardar preestablecido " ;
info

Si se repite el número preestablecido, prevalecerá el último preestablecido;

Escenario 2: Ajuste los ajustes preestablecidos

  • Ingrese el " número de teléfono " que desea ajustar, haga clic en " Call preset " , correspondientemente, se enciende la luz luminosa, y si se ha configurado una posición preestablecida, la cámara se moverá a la posición preestablecida, y se moverá de nuevo a la posición asignada, y luego haga clic en " Guardar preset " , correspondientemente, la luz se extinguirá, mientras que la operación sobrescribirá el registro anterior;
info
  • b) “Cerrar/cierrar la señal del micrófono” sólo se utiliza para apoyar la ubicación del micrófono y no se utiliza para ningún otro propósito;
  • Una vez completado el conjunto de seguimiento de vídeo, la reprogramación del ID no requiere la reprogramación del seguimiento de vídeo;
  • Si desea restablecer todos los presets, haga clic en " Borrar todos los presets " ;
  • Cuando se utilice la matriz 4x4, los números de la cámara serán 1, 2, 3 y 4 y corresponderán a HDMI1 IN, HDMI2 IN, HDMI3 IN, HDMI4 IN;

Control de seguimiento de la cámara.​

  • Si el sitio está equipado con un dispositivo de control adicional, la conexión de la cámara es controlada por el dispositivo de control, el host y el control se pueden acoplar a través de la red, como sigue:
  • b) Conectar el anfitrión y el control central a la misma red;
  • Establecer el IP controlado en 192.168.10.222, puerto 20000, acordado con UDP;
  • En el caso de un altavoz en el micrófono, el anfitrión enviará el mensaje UDP a través de la web a 192.168.10.222:20000, siendo el mensaje el identificador del trigo;

Firme aquí.​

  • Acceso al backstage de la web del mainframe;
  • Participantes directivos

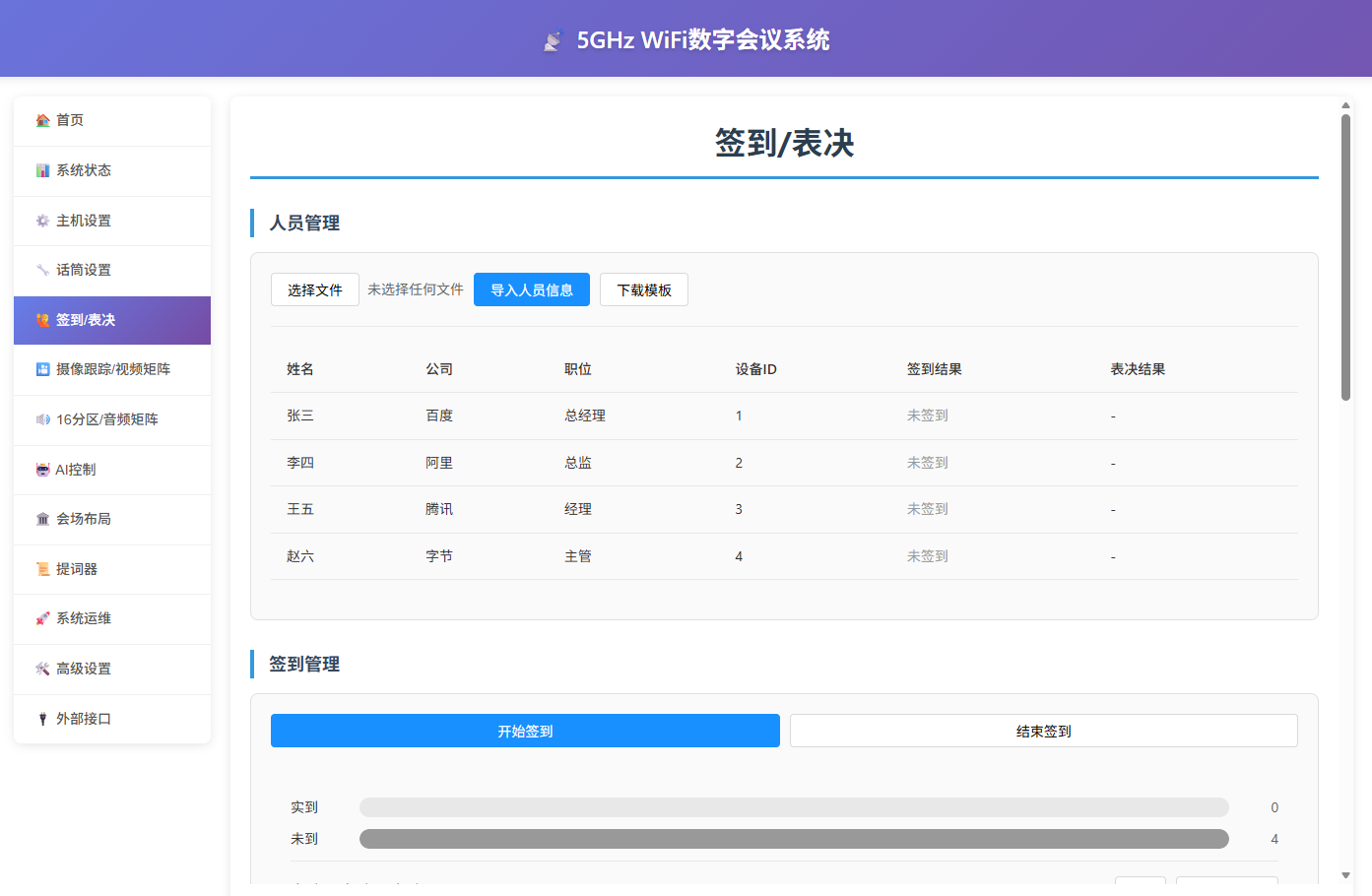

  • Descargar plantillas -- editar los nombres, empresas, posiciones, identificaciones correspondientes de los participantes -- importar información del personal;

Figure

  • Firma de lanzamiento

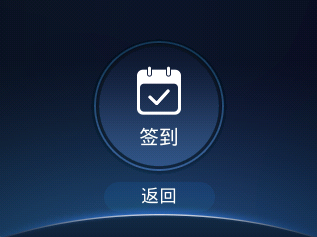

  • Haga clic en " Iniciar sesión " , en cuyo punto la pantalla muestra el inicio de sesión en la página, y el usuario devuelve la primera página como un éxito de inicio de sesión:

Figure

  • Firme aquí al final.

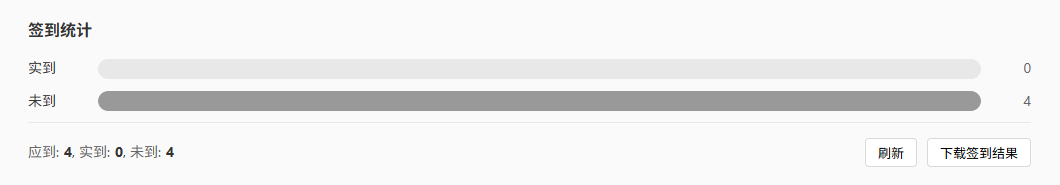

  • Una vez que el micrófono ha sido firmado, los resultados se pueden mostrar haciendo clic en " Actualizador " , como se muestra en el siguiente gráfico:

Figure

Votación/votación/rating​

  • Acceso al backstage de la web del mainframe;
  • Nueva votación personalizada

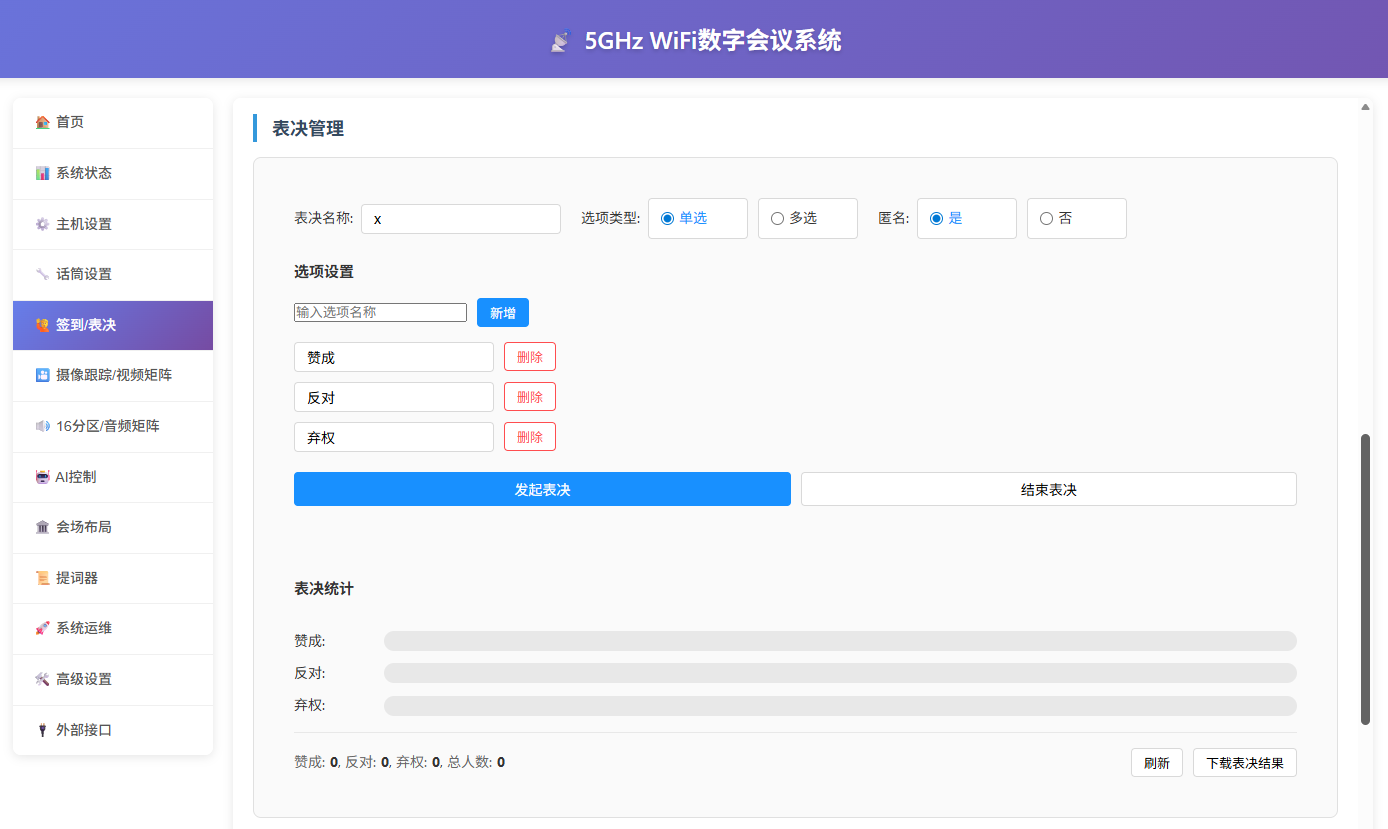

  • Añádase un nuevo voto a la figura siguiente, con un máximo de seis opciones, con no más de cuatro caracteres por opción en chino y no más de ocho caracteres por opción en inglés;

Figure

  • Lanzamiento de una votación

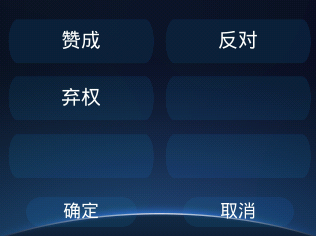

  • Haga clic para " iniciar una votación " , en cuyo punto se mostrará la página de votación en la pantalla de la pantalla del micrófono, y después de que el usuario haga clic en la opción y la determine, la primera página no será devuelta (puede ser re-seleccionada y determinada, sujeto a la selección final);

Figure

  • Fin de la votación

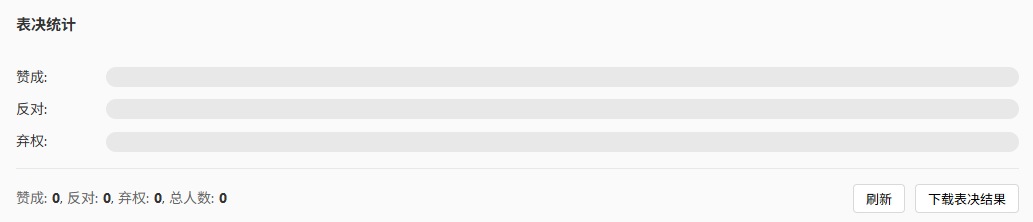

  • Los resultados de la votación se mostrarán pulsando en el botón “renovado” después de que el orador haya votado uno por uno, como se indica en el gráfico que figura a continuación:

Figure

Transliteración de voz (selección)​

  • Introduzca la pantalla " Configuración de la página " -- " Configuración del micrófono " , presione el botón " Configuración " durante más de cinco segundos para cambiar a una página de visualización de texto de voz a texto;

Atraque SDK.​

El anfitrión puede proporcionar el protocolo SDK de UDP/HTTP para equipos de terceros, que pueden ser requeridos, entre otras cosas, para consultar el estado del anfitrión, obtener una lista de micrófonos, firmar, votar, enlaces de votación, etc., para obtener más información, para consultar con el ingeniero técnico de preventa;

Página de información del sistema​

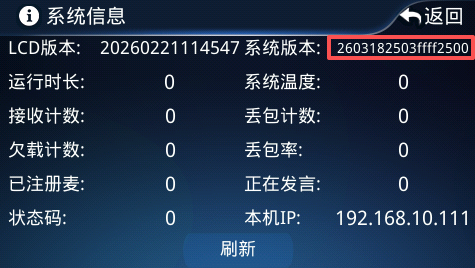

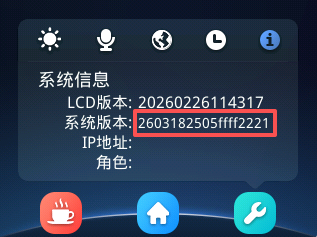

Utilice páginas de información con pantallas y hosts para mostrar el estado del sistema, la información de transporte y el significado de cada campo se explica de la siguiente manera:

Figure

  • Versión LCD: versión de la pantalla de visualización actual;
  • Versión del sistema: versión del sistema actual, que se puede verificar aquí después de la actualización de la OTA;
  • Dirección IP: primer carácter de la dirección IP + nombre de la señal AP;
  • Función: Presidente/representante/traductor;

El formato de la versión del sistema se define de la siguiente manera:

  • 260318: Sello de tiempo para la versión de software;
  • 25: Versión de software con un número único;
  • 05: Número de versión de hardware;
  • ff: Reservados;
  • ff: Reservados;
  • 22: Tipo de pantalla de cristal líquido del micrófono;
  • 2: Tipo de llave;
  • 1: Número de baterías;

Figure

  • Versión LCD: versión de la pantalla de visualización actual;
  • Versión del sistema: versión del sistema actual, que se puede verificar aquí después de la actualización de la OTA;
  • a) Duración del funcionamiento: la duración acumulada del sistema, en segundos, después de que se haya activado;
  • Temperatura del sistema: temperatura de las partes centrales del sistema, recomendada para no superar los 60 grados;
  • Conteo del receptor: Número total de paquetes de datos de audio recibidos acumulados por el anfitrión;
  • a) Paquetes desplegables: la cantidad total de paquetes acumulados cuando el anfitrión recibió audio;
  • Conteo de la carga inferior: totales acumulados requeridos por el host pero no entregados a tiempo para los paquetes de datos de audio;
  • Tasa de caída: número acumulado de paquetes caídos/número total acumulado de audio recibido en 1 por 10.000;
  • Trigo registrado: número de micrófonos conectados a la computadora central;
  • Hablando: número de micrófonos actualmente en el suelo;
  • Código de estado: Indica el estado del sistema, véase la sección de código de estado;
  • IP del host: dirección IP del host;

El formato de la versión del sistema se define de la siguiente manera:

  • 260318: Sello de tiempo para la versión de software;
  • 25: Versión de software con un número único;
  • 03: Número de versión de hardware;
  • ff: Reservados;
  • ff: Reservados;
  • 25: Tipo de pantalla de cristal líquido huésped;
  • 0: Reservados;
  • 0: Reservados;
