Schnellstartanleitung

Abbildung Abbildung

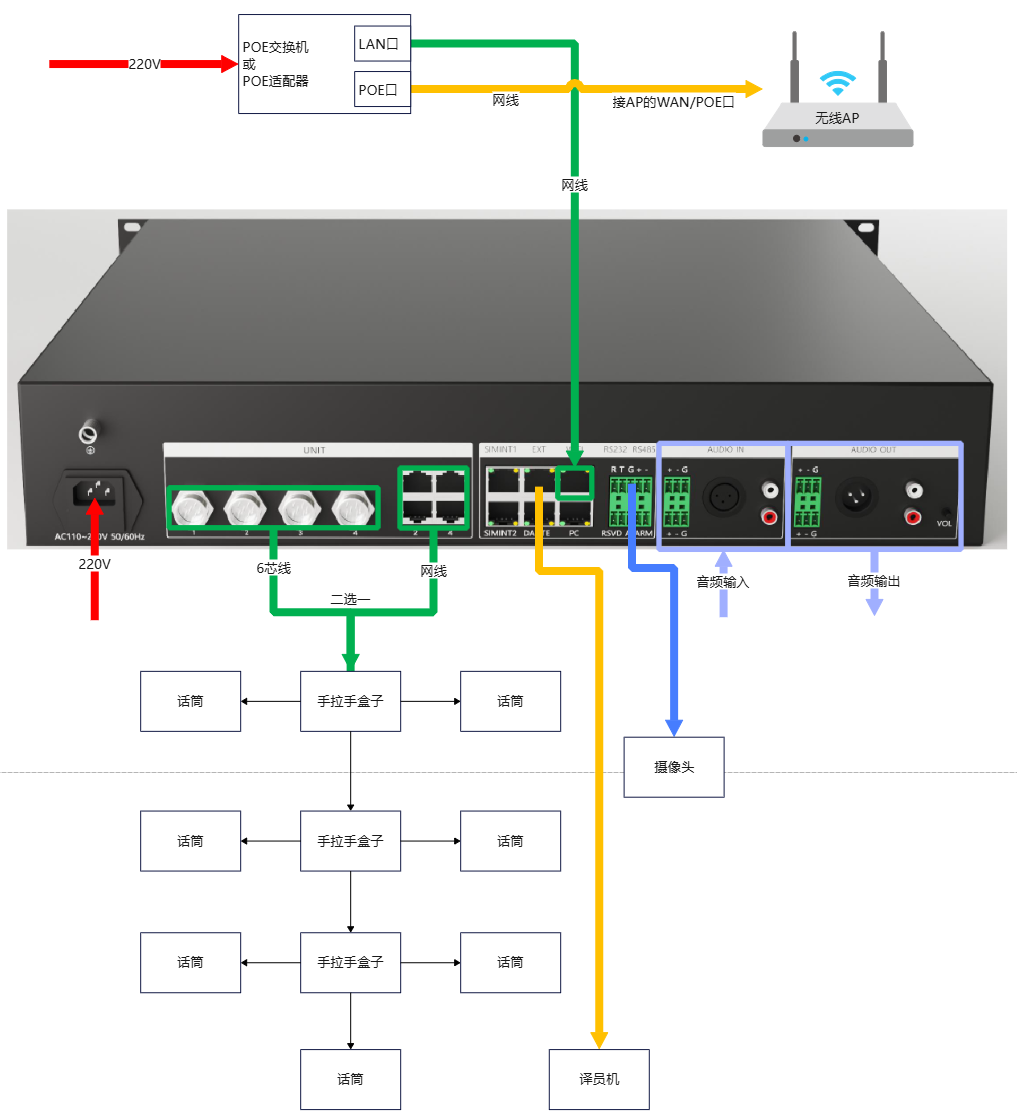

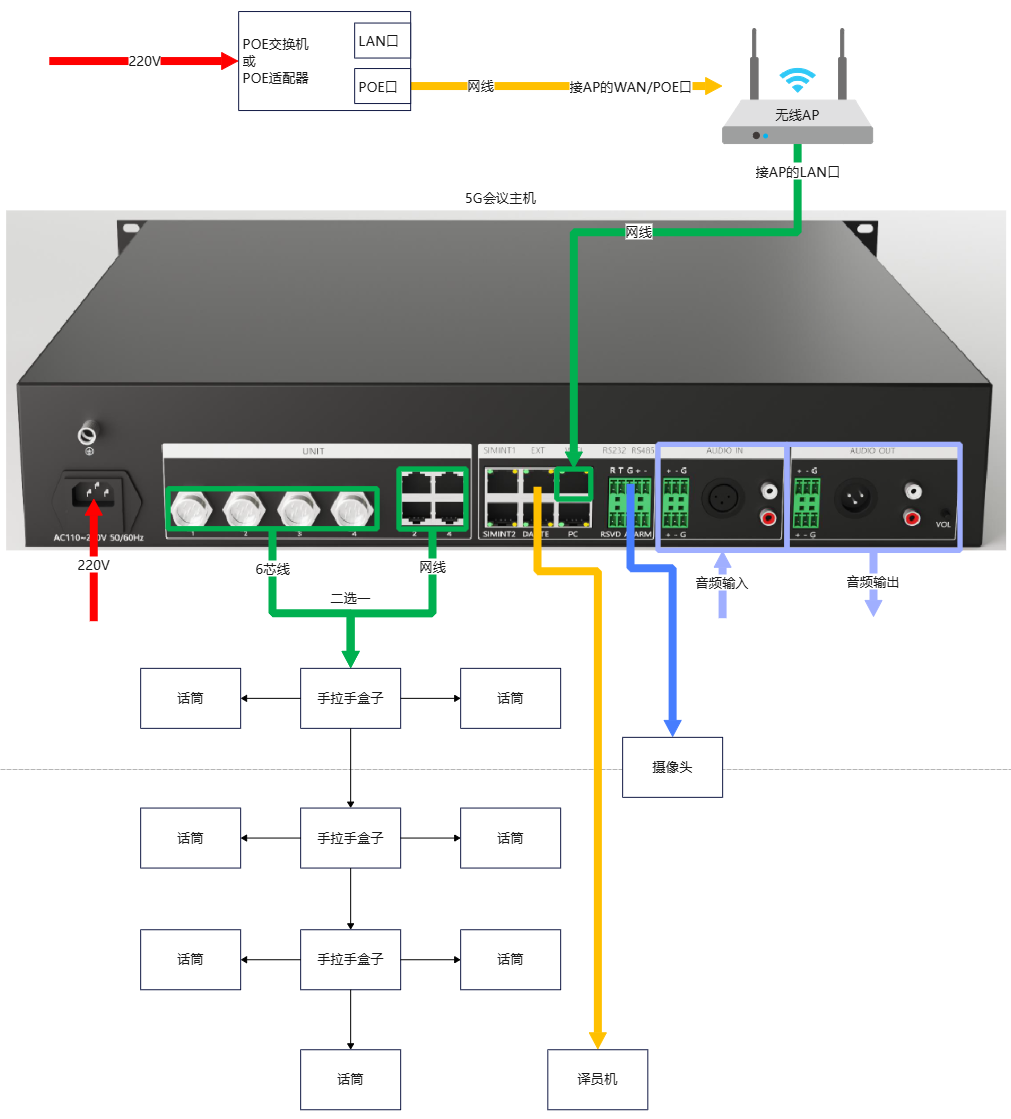

Systemverbindung​

Verbinden Sie das System nach folgenden Schritten:

  • Installieren Sie AP, Mikrofone und Hauptgerät an ihrem Platz;
  • Verbinden Sie den AP über ein Netzwerkkabel mit dem POE-Switch (oder der POE-Stromversorgung);
  • Verbinden Sie den POE-Switch über ein Netzwerkkabel mit dem WIFI-Port des Hauptgeräts;
  • Verbinden Sie kabelgebundene Mikrofone über spezielle Kabel mit den UNIT1-4-Aviation-Steckern oder RJ45-Ports des Hauptgeräts (optionaler Schritt);
  • Verbinden Sie das Hauptgerät über Audiokabel mit der Beschallungsanlage;
  • Verbinden Sie das Hauptgerät über RS232- oder RS485-Seriellkabel mit der Kamera oder der Zentralsteuerung;
  • Schließen Sie das Netzkabel an die Stromversorgungsschnittstelle des Hauptgeräts an;
ACHTUNG
  • Die Installations- und Nutzungsumgebung des Systems sollte sauber und bei angemessener Temperatur und Luftfeuchtigkeit gehalten werden, gut belüftet sein und keine Lüftungsöffnungen blockieren;
  • Alle Netzschalter, Stecker, Steckdosen und Netzkabel der Geräte im System müssen elektrisch sicher sein;
  • Schließen Sie zuerst die Peripheriegeräte an und schalten Sie das System danach ein.
  • Bei Problemen lesen Sie bitte das Kapitel „FAQ“. Falls das Problem nicht gelöst werden kann, wenden Sie sich an den Kundendienst des Herstellers.

Systemregistrierung​

Dieses System verwendet einen Registrierungscode-Mechanismus zur Lizenzverwaltung. Die Szenarienbeschreibungen lauten wie folgt:

  • Neue Geräte haben nach dem Flashen eine standardmäßige dreimonatige Testphase, gerechnet ab dem Datum des Flashens;
  • Nach Ablauf kann entschieden werden, ob der Kunde die Testphase fortsetzen darf und wie lange;
  • Nachdem der Kauf vom Kunden bestätigt wurde oder wenn eine dauerhafte Nutzung als angemessen erachtet wird, wird ein dauerhafter Registrierungscode generiert;
  • Für die Punkte 2 und 3 oben kann unter https://zc.randvision.cn registriert werden;

Methoden zur Eingabe des Registrierungscodes:

Methode 1:

  • Tippen Sie auf das Display des Hauptgeräts → „Einstellungen“ → „Registrierungscode“, geben Sie den Gerätecode, die Mikrofonanzahl und die Testdauer an das Personal des Herstellers weiter. Nach Erhalt der Antwort tippen Sie auf das Eingabefeld und geben den Registrierungscode ein;

Methode 2 (empfohlen):

  • Verbinden Sie einen Computer, ein Mobiltelefon oder ein Tablet mit dem AP oder dem EXT/LAN-Port des Hauptgeräts (d. h. im selben Netzwerk wie das Hauptgerät), öffnen Sie einen Browser, melden sich bei der Web-Oberfläche des Hauptgeräts unter http://192.168.10.111 an, klicken Sie auf „Einstellungen“ → „Registrierungscode“ auf der Webseite, fügen Sie den Code ein und klicken Sie auf „OK“, um ihn schnell einzugeben.
Hinweis

Nach Eingabe des Registrierungscodes startet sich das Hauptgerät automatisch neu.

Kabelkanalauswahl (optionaler Schritt)​

  • Tippen Sie auf das Display des Hauptgeräts → „Einstellungen“ → „Kabelmikrofon-Kanal“ und wählen Sie für jeden Kanal aus, ob er mit dem GX16-Aviation-Stecker oder dem RJ45-Port verbunden ist;
ACHTUNG

Schließen Sie keine gewöhnlichen Netzwerkgeräte an die UNIT RJ45-Ports des Hauptgeräts an, da dies zu einer Beschädigung der Geräte führen kann.

Einfacher Loopback-Test​

  • Schalten Sie nach dem Anschließen der Kabel gemäß dem Kapitel „Systemverbindung“ nacheinander den AP, die Mikrofone und das Hauptgerät ein;
  • Lokaler Audio-Loopback:
    • Schließen Sie die Audioquelle an die AUDIO IN-Schnittstelle des Hauptgeräts an und testen Sie, ob an der AUDIO OUT-Schnittstelle ein Tonsignal ausgegeben wird;
  • Mikrofon-Netzwerk-Loopback:
    • Stellen Sie sicher, dass das Mikrofon mit dem Netzwerk und dem Hauptgerät verbunden ist, und tippen Sie dann auf die „Sprechen“-Taste des Mikrofons, um einen Soundtest durchzuführen;
Hinweis
  • Wenn das Mikrofon eingeschaltet wird, leuchten die Mikrofonarm-Anzeige und die Sprechanzeige auf, bis die WIFI-Verbindung hergestellt ist, dann erlöschen sie;
  • Wenn das Hauptgerät eingeschaltet wird, wartet es auf den Einsteck eines gültigen Netzwerkkabels in den WIFI-Port; erst danach läuft es normal. Danach blinkt die STATUS-Anzeige auf der Frontplatte im Abstand von 1 Sekunde.

Abbildung

Mikrofonrolle festlegen​

  • Für Mikrofone ohne Display: Halten Sie die Sprechtaste gedrückt und schalten Sie das Mikrofon ein, um die Rolle zu ändern („Delegierter → Vorsitzender → Delegierter → ...");

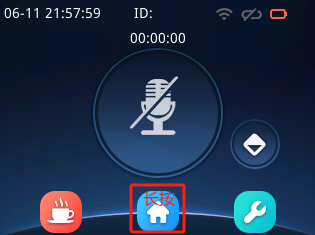

  • Für Mikrofone mit Display: Wechseln Sie auf die Startseite des Mikrofondisplays, halten Sie die „HOME“-Taste länger als 5 Sekunden gedrückt, um die Rolle zu ändern;
Hinweis

Wenn ein Vorsitzendenmikrofon eingeschaltet wird, blinken alle Anzeigen 3 Mal schnell, um anzuzeigen, dass dieses Mikrofon die Vorsitzendenrolle innehat.

Konferenzmodus​

  • Frei: Delegierten- und Vorsitzendenmikrofone unterliegen nur der Begrenzung der maximalen Sprecherzahl;
  • FIFO (First In First Out): Das zuletzt sprechende Mikrofon verdrängt das am frühesten sprechende Mikrofon; Delegiertenmikrofone können kein Vorsitzendenmikrofon verdrängen;
  • Limitiert: Delegierten- und Vorsitzendenmikrofone unterliegen nur der Begrenzung der maximalen Sprecherzahl;
  • Anfrage: Die Vorsitzendenrede ist unbegrenzt; nachdem ein Delegiertenmikrofon auf „Sprechen“ getippt hat, wird eine Anfrage an alle online Vorsitzenden gesendet. Wenn ein Vorsitzender zustimmt, wechselt das Delegiertenmikrofon in den Sprechzustand; wenn ein Vorsitzender ablehnt oder alle Vorsitzenden die Anfrage ignorieren, kehrt das Mikrofon in den Bereitschaftszustand zurück;
Hinweis

Derzeit ist im Anfragemodus gleichzeitig nur ein Delegiertenmikrofon berechtigt, eine Anfrage zu senden; bei anderen Delegiertenmikrofonen wird die Anfrage zwangsweise abgebrochen.

  • AI-Sprachsteuerung: Ein beliebiges Mikrofon schaltet sich ein, wenn es menschliche Sprache aufnimmt;

ID zuweisen​

  • Tippen Sie auf das Display des Hauptgeräts → „Einstellungen“ → „ID zuweisen“, geben Sie die Startnummer ein und tippen Sie auf „Start“;
  • Tippen Sie nacheinander auf die Bearbeitungstaste des Displays jedes Mikrofons, um die ID dieses Mikrofons zuzuweisen;
  • Tippen Sie nach Abschluss auf „Stopp" im Display des Hauptgeräts;
ACHTUNG
  • Wenn nach dem Einschalten Mikrofon-IDs doppelt vorhanden sind, schalten Sie alle Mikrofone aus und weisen dem Mikrofon mit der Konfliktmeldung die ID erneut zu.
  • Wenn sich das Hauptgerät und der Konferenzraum nicht im selben Raum befinden, können Sie über das Netzwerk auf die Web-Oberfläche des Hauptgeräts zugreifen und den ID-Zuweisungsvorgang von dort aus starten.

Mikrofon-IP festlegen​

  • Wenn das Mikrofondisplay „IP Conflict" anzeigt oder nach dem Einschalten alle Anzeigen des Mikrofons schnell blinken, besteht ein IP-Konflikt mit einem anderen Mikrofon. Schalten Sie in diesem Fall die anderen Mikrofone aus, starten Sie dieses Mikrofon neu und legen Sie die IP dieses Mikrofons einzeln über die Konsole fest;
Hinweis

Diese Methode gilt nur für kabelgebundene Mikrofone.

Sprechen / Sprechen beenden​

  • Wenn auf dem Mikrofondisplay „Netzwerk verbunden" und „Hauptgerät verbunden" angezeigt wird, tippen Sie auf das Mikrofonsymbol auf der Startseite, um zu sprechen / das Sprechen zu beenden;
Hinweis

Falls das Mikrofon mit einem Touch-Sensor oder einem Tastsensor ausgestattet ist, kann dieser ebenfalls zum Sprechen / Beenden des Sprechens verwendet werden.

Vorsitzendenpriorität​

  • Wenn die Mikrofonrolle „Vorsitzender" ist, kann die Prioritätsfunktion verwendet werden. Die Bedienung ist wie folgt:
    • Für Mikrofone ohne Display: Halten Sie die Sprechtaste 3 Sekunden lang gedrückt, um die Prioritätsfunktion auszulösen;
    • Für Mikrofone mit Display: Halten Sie die Sprechtaste 3 Sekunden lang gedrückt oder tippen Sie auf das Prioritätssymbol im Display, um die Prioritätsfunktion auszulösen;

Systemzeit einstellen​

  • Wenn die Konsole mit dem Hauptgerät verbunden ist, synchronisiert das Hauptgerät die Uhrzeit mit dem Computer oder Tablet, an dem die Konsole ausgeführt wird;
  • Die Uhrzeit kann auch über das Display des Hauptgeräts → „Systemeinstellungen" → „Zeiteinstellung" eingestellt werden;
Hinweis

Es reicht aus, nur die Uhrzeit des Hauptgeräts einzustellen; die Mikrofone synchronisieren die Zeit automatisch, wenn sie mit dem Hauptgerät verbunden werden.

Spracheinstellung​

  • Tippen Sie auf das Display, um die Sprache einzustellen;
  • Verwenden Sie die Konsole, um die Sprache für mehrere Geräte gleichzeitig festzulegen;
Hinweis

Falls die Sprache werkseitig dauerhaft festgelegt werden soll, wird empfohlen, dies über die Konsole einzustellen.
